Cómo instalar un ventilador de refuerzo horno barato (5 / 8 paso)

Paso 5: Ejecutar el cable para el horno

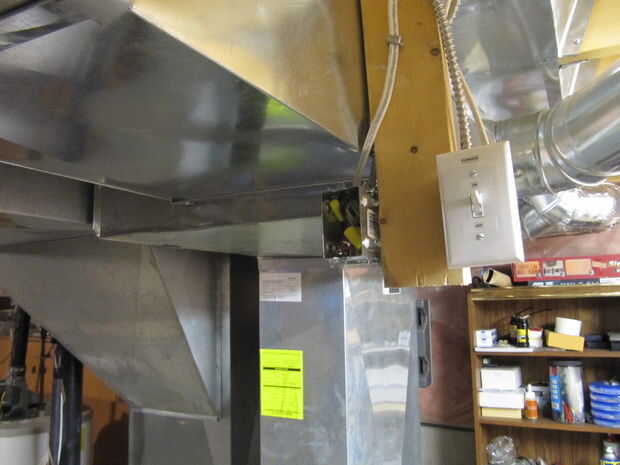

Encontrar un lugar donde usted quiere activar/desactivar el interruptor y el cable de 14-2 al ventilador.

No tire del cable en la caja de conexiones, aproximadamente 4", quitar la envoltura plástica y tira el extremo de los cables de 1/2". Sujete el cable apretando la pinza en el cuadro.

Lo mismo para los cables del ventilador. Tuerza los extremos pelados del cable común con el cable blanco y luego girando hacia la derecha gire el marrette en los extremos.
Conecte el cable negro a amarillo o rojo siguiendo el procedimiento anterior.

El alambre desnudo y el cable de tierra van juntos y se unen a la caja. Puede conectar directamente a la caja o utilizar una "cola de cerdo" cable desnudo con un extremo conectado a la caja y el otro para el cable desnudo del horno y el suelo desde el ventilador.

Nota:
El cable negro siempre es el cable vivo (por código). Una forma de recordar que uno está vivo es que la muerte es negra y si está molestando con un alambre vivo que la peste negra está a la vuelta de la esquina.
Si necesita utilizar un cable de color diferente a envolver un trozo de cinta de electricista negro que indican que el cable es directo.

Tire el 14-2 en la caja del interruptor y preparación para el enganche hasta el interruptor quitando el revestimiento plástico y rayas de los extremos.

Grapa del cable una vez que hayas terminado con las conexiones.
