Cómo instalar un indicador de "la puerta del garage" (1 / 4 paso)

Paso 1: Identificar una ubicación del interruptor

El primer paso será determinar donde usted puede poner un interruptor para cerrar el indicador LED del.

Cuando miré en mi puerta, me di cuenta de que dejó de una pieza de moldura galvanizado en la parte superior de la puerta justo al lado del ángulo de hierro utilizado para colgar las pistas de la puerta cuando la puerta estaba en la posición completamente abierta.

Compré una simple esquina o soporte en "L" y había montado desde el perno que conecta la pista de la rueda de la puerta para el soporte de hierro de ángulo vertical. Un simple Radio Shack "normalmente abierto/momentáneo cierre" botón se montaron en el otro lado de la abrazadera de la esquina, con el interruptor por supuesto hacia la parte superior de la puerta.

Doblando ligeramente el soporte, he podido asegurar que el interruptor estaba totalmente deprimido cada vez que la puerta se abrió totalmente.

Este arreglo puede funcionar para usted, o usted podría tener que improvisar un poco. Por supuesto quiere montar el interruptor de manera que está en la posición de "cerrado" cuando la puerta está abierta.

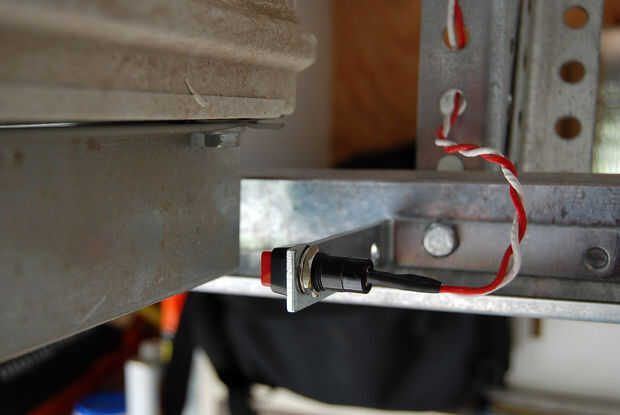

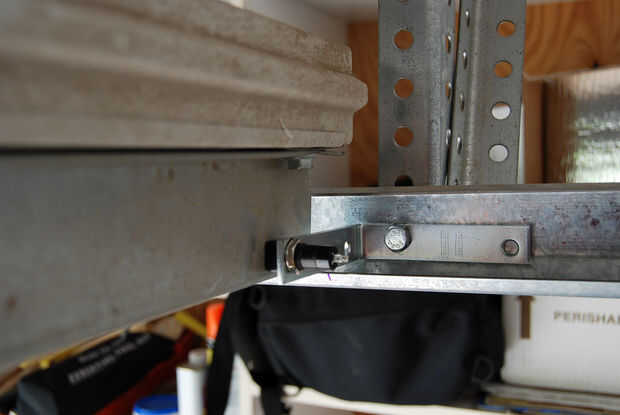

Nota: en la imagen siguiente, dejé el movimiento de la puerta antes de él alcanza la posición totalmente abierta para que pudiera ver la orientación del interruptor en la parte superior de la puerta. Cuando la puerta está completamente abierta, el botón rojo está totalmente deprimido, y el circuito esta cerrado. (Ver cuadro 2 abajo).
