Cómo: imprimir 3D con una impresora 3D de UPrint FDM de Stratasys (3 / 7 paso)

Paso 3: Preparación de la modelo

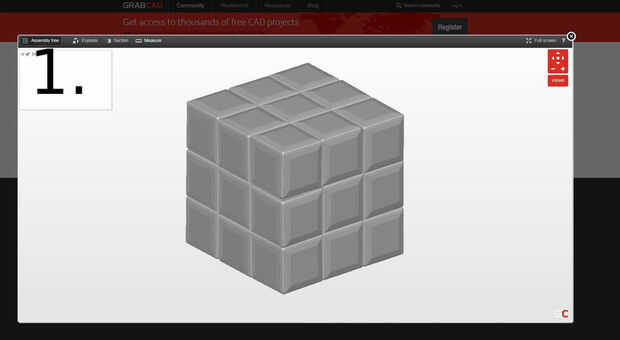

Después de buscar en GrabCad para un poco, encontramos un modelo bien hecho de un cubo de Rubik (imagen 1) que puede imprimirse correctamente. Casi todas las funciones de imprimir bien en UPrint excepto bordes finos, como la de una lámina de cuchillo o una punta afilada en un cono. Estas características son problemáticas debido a los límites de la resolución de la UPrint y deben evitarse. Después de descargar el modelo, puede utilizar un programa de CAD para hacer cualquier modificación deseada o personalizaciones. Entonces, salvar su modelo como una. Archivo STL. Este es el archivo que la UPrint reconoce y construye sus coordenadas de posicionamiento de.

Resumen

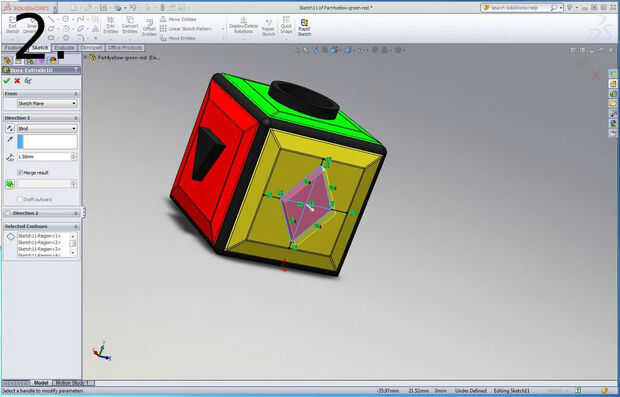

  1. Importar los archivos descargados en un programa de CAD, o abrir sus modelos generados previamente. Se trata de las modificaciones finales a las partes antes de la impresión. (Imagen 2)

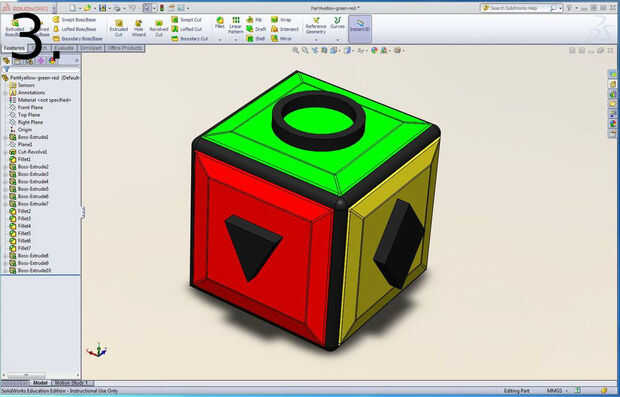

  2. Verificar que el modelo si está libre de bordes finos, tales como la hoja de un cuchillo o la punta afilada de un cono. Si tiene bordes afilados debe cuadrado, por lo que no hay ninguna característica con un espesor de una sola línea. Bordes cuadrados están perfectamente bien, pero filos y bordes finos de razor no funciona. (imagen 3)
  3. Verificar que todos los modelos de parte se acoplarán entre sí como se pretendía (si el montaje llevará a cabo después de la impresión). (Imagen 3)
  4. Verificar que la parte/s se imprime no más de 8 "x 6" x 6", este es el tamaño máximo que puede manejar la impresora.

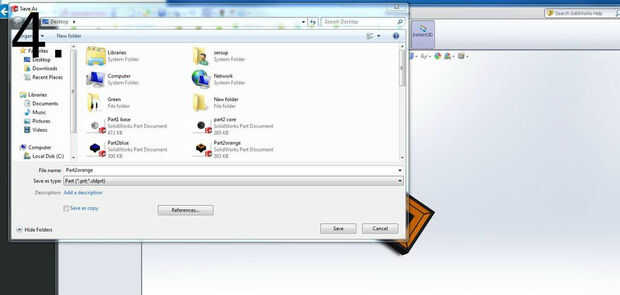

  5. Guardar. STL archivo/s a una carpeta, situado en un lugar fácilmente accesible. (imagen 4)
