Cómo he construido un aerogenerador produce electricidad (11 / 15 paso)

Paso 11: Conectar la electrónica

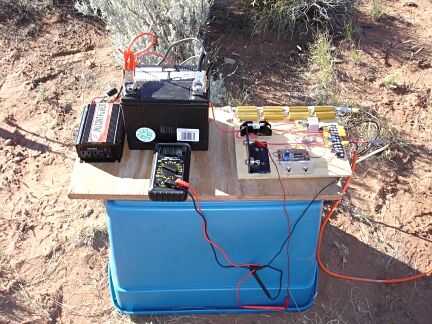

La primera foto de abajo muestra la configuración electrónica. La batería, inversor, medidor y prototipo cargan controlador están todos sentados en un tablero de contrachapado en la parte superior un recipiente de plástico azul. Conecte una extensión en el inversor y haga funcionar poder volver a mi campamento. Mucha más información de la configuración electrónica se puede encontrar en mi sitio web en http://www.mdpub.com/Wind_Turbine/

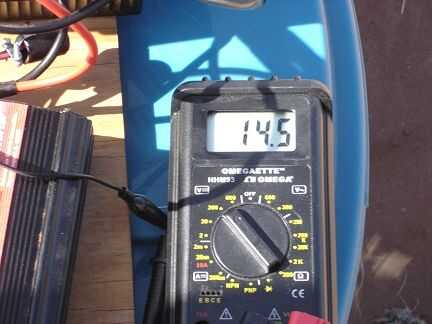

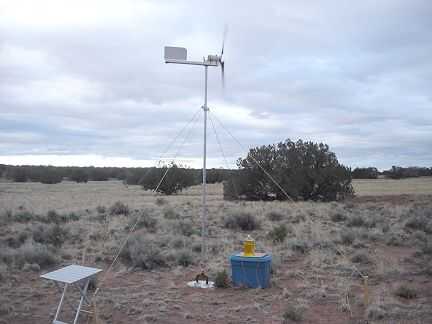

Una vez que el viento empieza a soplar, la cabeza de la turbina quede alrededor de él y comienza a girar hacia arriba. Gira para arriba rápidamente hasta que la tensión de salida supera el voltaje de la batería más la caída de diodo de bloqueo (alrededor de 13,2 voltios, dependiendo del estado de carga de la batería). realmente está funcionando sin carga hasta ese punto. Una vez que se excede el voltaje, la turbina tiene repentinamente una carga como comienza la descarga de energía en la batería. Una vez bajo carga, los rpm ligeramente aumentan como aumenta la velocidad del viento. Viento más significa más corriente en la batería lo que significa más carga en el generador. Por lo que el sistema es más o menos autónomo. Vi no hay signos de sobre-bailar. Por supuesto en vientos de fuerza de tormenta, todas las apuestas están apagadas.

Cambiar el controlador a la descarga de energía en la carga ficticia hizo un buen trabajo de la turbina de frenado y desaceleración lo camino incluso en ráfagas más fuertes. Realmente se ponga en cortocircuito la salida de la turbina es un freno aún mejor. Trae la turbina a un alto ahora, incluso en vientos fuertes. Cortocircuitos en la salida es cómo hice la turbina segura para subir y bajar, así que no conseguir rebanado y picado por las cuchillas de giro. Montaje ADVERTENCIA sin embargo, toda la cabeza puede todavía swing alrededor y crack en el noggin si el viento cambia de dirección mientras se trabaja en estas cosas. Así que ten cuidado ahí fuera.
