Paso 5: Cableado - Audio

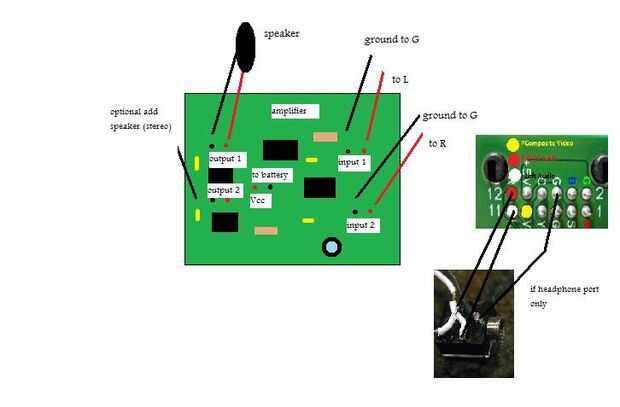

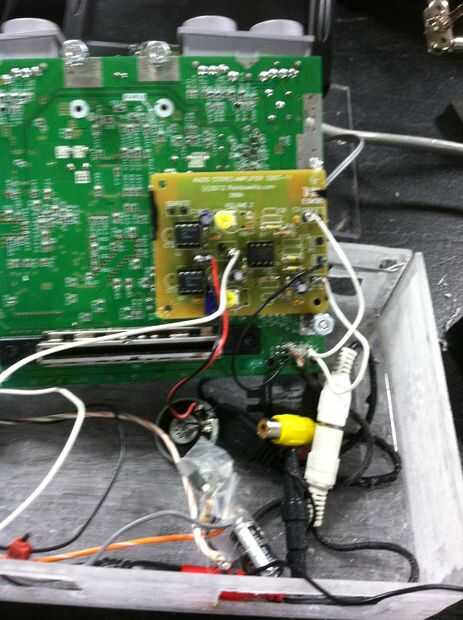

Otra vez si su uso de una pantalla de ps-one el amplificador y altavoces (estéreo) se construye para ver una guía sobre cómo esto del alambre para el N64 portable. Si usted sólo utiliza una pantalla compuesta de entrada más probable es que no tiene audio por lo que se va a tener que hacer nuestra propia configuración con un amplificador y altavoz o altavoces si quieres sonido estéreo. se puede tomar un circuito de amplificador de sobre todo cualquier viejo dispositivo de electrónica que contiene altavoces o usted podría comprar uno para $15 dependiendo de la calidad de sonido que desee. Si no quieres altavoces externos y sólo un conector para auriculares sólo puede soldar el suelo de los auriculares a uno de los pines G detrás de la AV puerto de la Junta de N64 y las dos clavijas de los auriculares con los pernos de L/R de la N64. uno de los pines va a L y uno va a R, aquí no importa que uno va a que. Con el circuito del amplificador (para altavoces externos) puede seguir adelante y soldadura el altavoz tiene la etiqueta de salida 1 en el amplificador, el amplificador debe etiquetarse con - y + y coordinación que con la tierra y el poder los cables de altavoces si quieres 2 altavoces (estéreo) de la soldadura de otro altavoz a la salida 2 del amplificador, asegúrese de tener suficiente cable para el altavoz llegar a donde usted lo desee en el caso de donde el amplificador será, ahora el pin de L en la N64 a uno de los pines de entrada del amplificador y R de la soldadura a la clavija de entrada del othe de la soldadura y soldar nuevamente el pasador G con un conector de tierra del amplificador. El amplificador también necesita su propia energía así que de nuevo iban a Conecte el rotulado Vcc o alimentación del amplificador y de tierra a la batería en paralelo con el resto de componentes de los pasos anteriores. Todo esto es nuevo en el diagrama anterior. También se podría añadir un potenciómetro en serie con la potencia que el amplificador de control de volumen.
