Cómo hacer una placa de fuerza DIY (2 / 3 paso)

Paso 2: Configurar el circuito

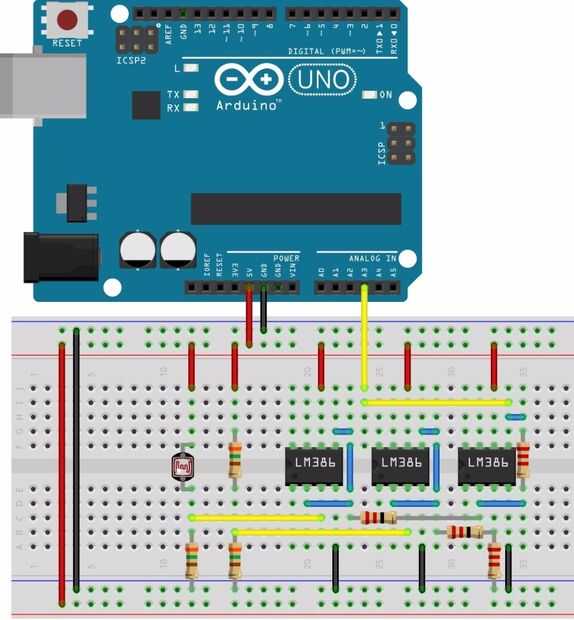

La señal creada por la galga de tensión es un cambio en la resistencia. La manera simple de medir el cambio es crear un divisor del voltaje. Por poner otra resistencia equivalente en serie con éste y mida la tensión entre los dos, como los cambios de resistencia, así será también la tensión. Así que empieza poniendo una resistencia de 350 ohm en paralelo. Usted puede encontrar rápidamente que la señal es muy pequeña, tendremos una mejor configuración para medirlo.

En particular, la señal cambia de unos 2.500 a 2.503. Si sólo podría medir el cambio y deshacerse de esos molestos 2.5... para ello vamos a configurar un circuito en paralelo y que uso para comparar con. Poner dos resistencias de 350 ohmios en serie y medir la tensión entre los dos. Ahora es sólo un cambio entre 0 y 0, 003... bien, ahora el cambio es evidente, pero todavía es muy pequeño, vamos a hacerlo más grande.

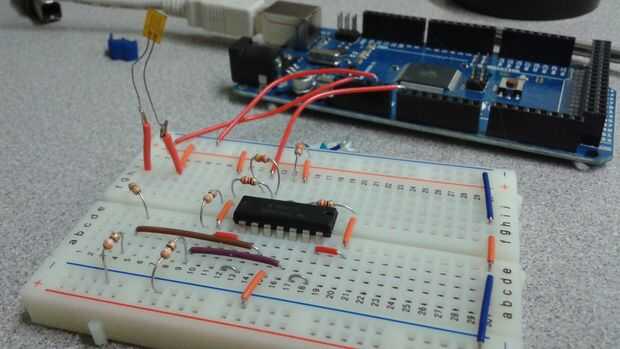

Pasar las dos señales por seguidores de voltaje para que la señal, que es muy pequeña, no afectada por la amplificación. Ahora vamos a restar y amplificar la señal. Los seguidores de voltaje en el subtractor y amplificarlo por 1000 x. Para hacer esto Conecte seguidor de un voltaje positivo a través de un resistor pequeño y luego a la tierra por un resistor 1000 x mayor y el otro al negativo por una resistencia y a la salida por 1000 x mayor resistencia.

SNAP para arduino , es una gran manera de ver la salida de los sensores y un buen lugar para comenzar si usted nunca ha programado antes. Alternativamente, puede utilizar sólo el arduino IDE para muy de alta velocidad / alta salida de precisión.
