Paso 4: Montaje y cableado en el protoboard
Materiales:
Protoboard
2 interruptores de botón
resistencias de 2-10k ohm
Cables de puente
Arduino
Herramientas:
Ninguno :)

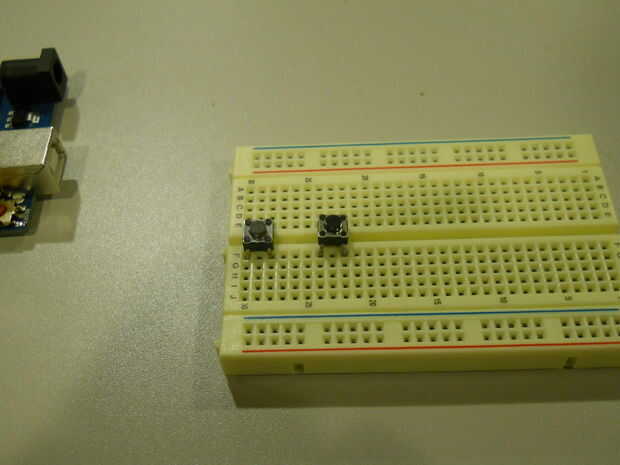

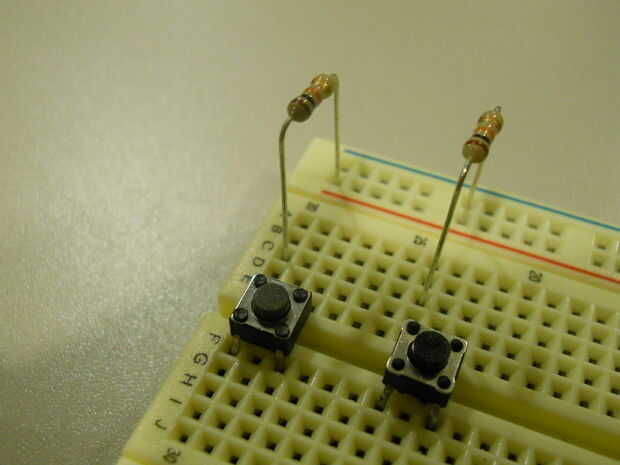

En primer lugar, coloque los dos pulsadores en el protoboard

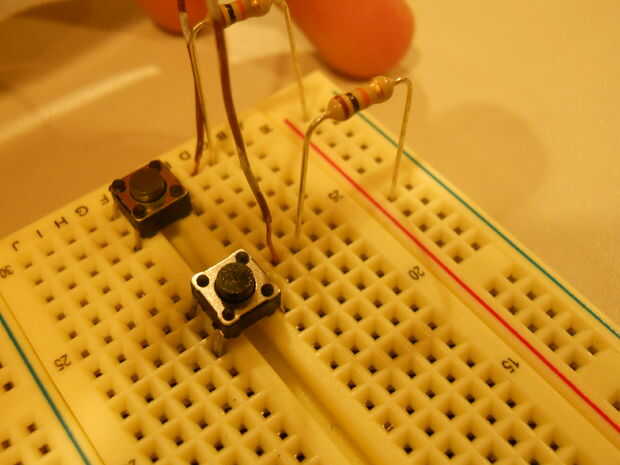

Tome las resistencias y en un extremo, coloque en una columna con el interruptor y el otro extremo en el interior riel de la protoboard.

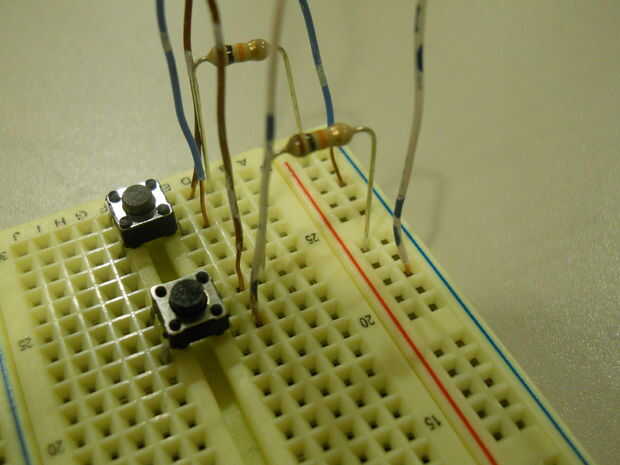

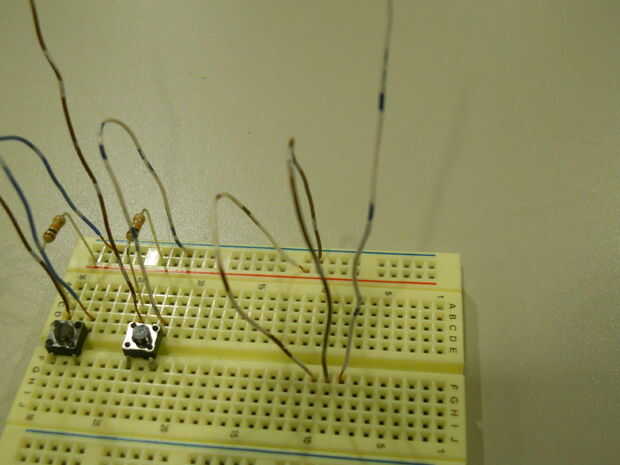

uso un jumper wire co Conecte el otro extremo de la tecla al dedo del pie fuera de carril de la placa.

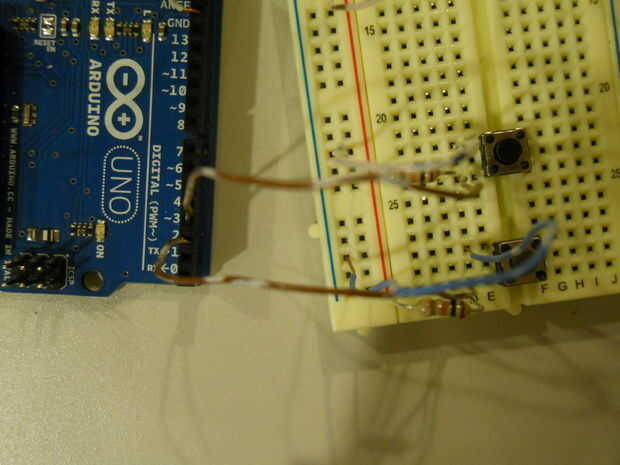

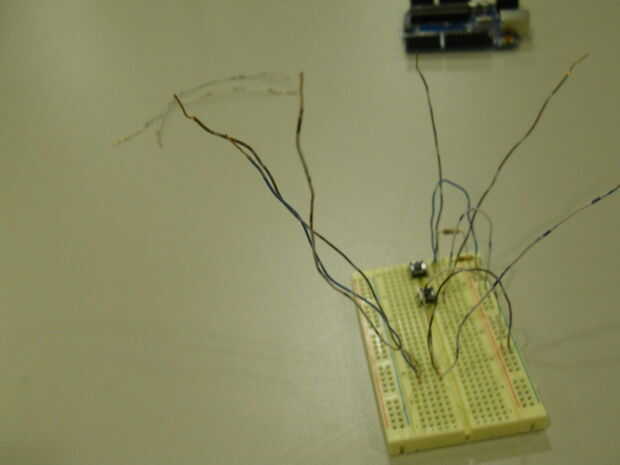

En la columna con el botón y el resistor, coloque otro cable puente y conectar al pin 2 o 3 en el arduino. Pin 2 es para el interruptor de la izquierda y el pin 3 es para el interruptor de la derecha.

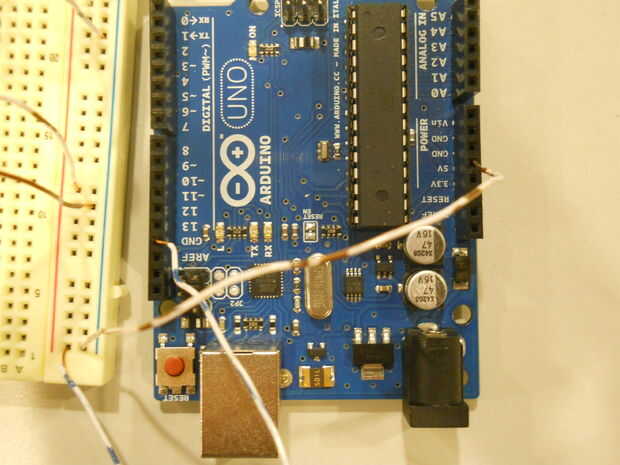

Conectar el interior carril de la placa con el conector de tierra y el carril exterior de la placa a los 5V pin en el arduino.

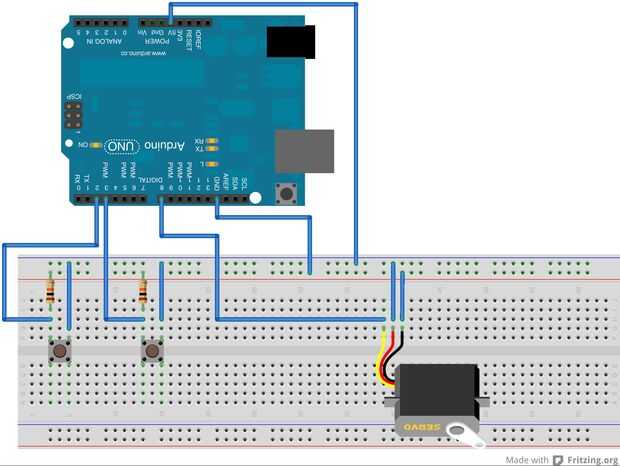

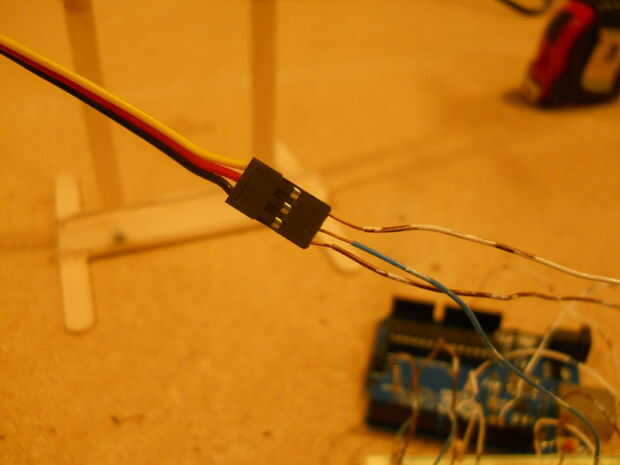

Conecte el cable negro del servo al interior riel usando los cables de puente, el cable rojo en el riel exterior utilizando un puente de alambre y el cable amarillo del servo al pin 8 del arduino.
Ahora, todo lo que tienes que hacer es cargar el código en el arduino.
