Cómo hacer una fuente de alimentación de Molex (4 / 6 paso)

Paso 4: Conectar todo

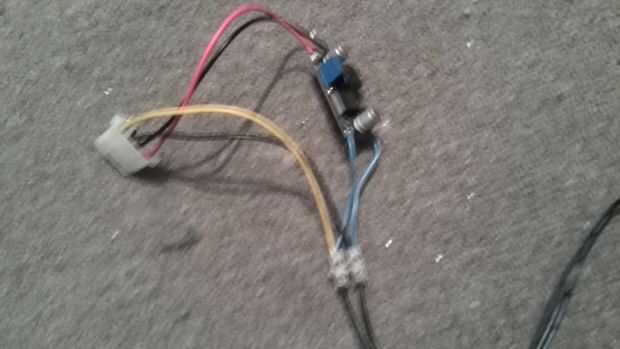

Una vez que ha conectado el enchufe molex al regulador de voltaje, entonces usted puede conectar el amarillo y el otro cable negro.

ASEGÚRESE DE CONECTAR EL CABLE AMARILLO AL CABLE QUE VIENE DEL LADO POSITIVO DE LA ENTRADA DEL REGULADOR Y EL NEGRO A LA ENTRADA NEGATIVA!!!

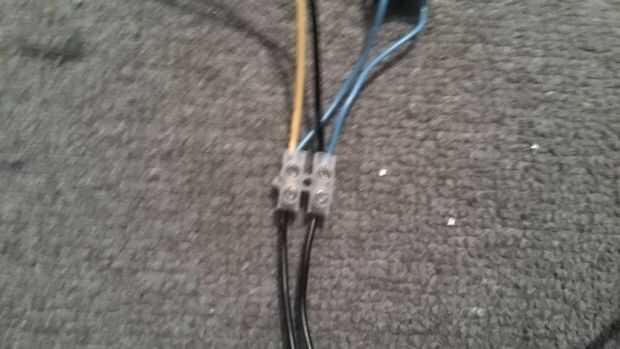

He simplemente trenzados los cables entre sí como la voluntad se va a un conector terminal de bloque, no es necesario soldar.

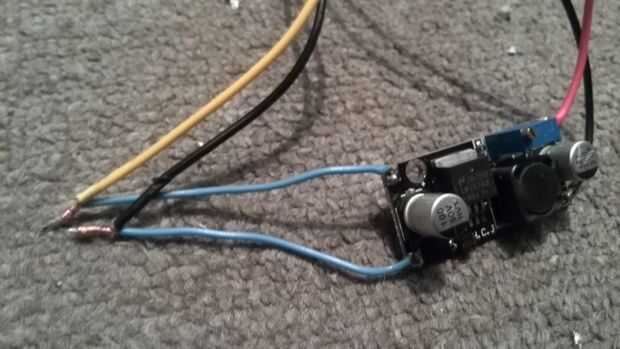

Así el cable amarillo va hacia el enchufe molex, así que 1 cable negro, a continuación, la señal va al regulador de voltaje, donde se regula a 5 V DC y luego el cable rojo sale de eso y también lo hace el otro negro
