Cómo hacer una fuente de alimentación de baja potencia de desechados reproductor de DVD (1 / 3 paso)

Paso 1: Vaciar, desconectar y abrir la carcasa

Vamos a presumir que seleccionado un DVD descartado para este proyecto, como lo hice también.

Compruebe para asegurarse de que quedan sin DVD o CD en la bandeja. Encenderlo y luego desenchúfelo de la toma de corriente. De esta forma se descargue los condensadores y prevenir una mordedura repugnante en los dedos. En cualquier caso, no toque los componentes electrónicos o los alambres a menos que estés absolutamente seguro de que todos los componentes se han descargado.

Así que ahora, desatornille la carcasa (que probablemente no podía esperar y ya lo hizo)

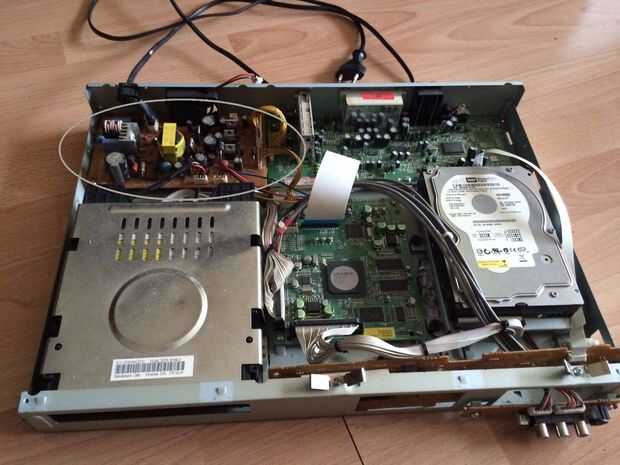

Tomar una foto del interior para su referencia. Localizar el poder PCB (printed circuit board). Por lo general este es un PCB separado en la que el cable de alimentación conduce a. He marcado con una elipse, ver foto. Algunos cables utilizan conectores, otros se sueldan. Si no hay PCB de alimentación separada, yer mala suerte. O encontrar una carcasa más grande para dar cabida a circuitboard todo, pero luego pudo así mantener todo el aparato de DVD y tienen los cables que sale de la ranura de la bandeja de DVD ;-)

Nota: las fotos en los pasos 1 y 2 de este Instructable son de una grabadora de HD, pero utiliza un reproductor de DVD. Los enfoques de principio y trabajo son los mismos. He construido este proyecto algún tiempo antes de este Instructable por lo tanto no pude hacer fotos desde el lector de DVD original ya.
