Paso 3: Conexión de los LEDs:
Se sugieren los colores de alambre para evitar la confusión pero puedes usar otros colores si lo desea, no importa la electricidad! Por ejemplo puede utilizar rojo y negro como lo sugiere pero sustituto amarillo y blanco para el azul y el verde sugeridas.

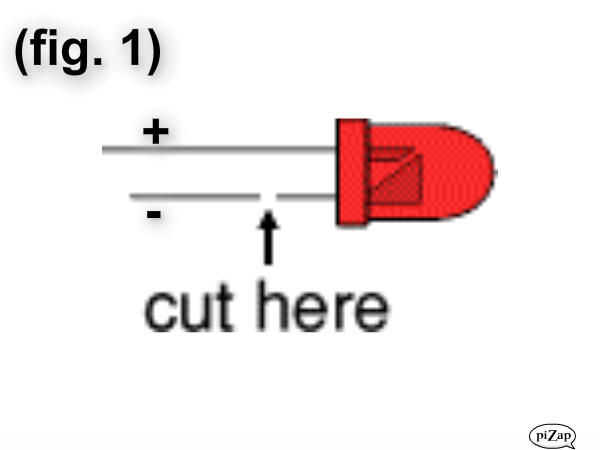

7) cortar todos los cables cortos de los LED a ser muy breve para hacer:(fig 1) más fácil identificación
8) cable rojo conecte a la larga conduce de D1, D2 y D3.
Recuerde soldar alambres cerca del cuerpo del LED para que el plomo largo puede recortarse corta posteriormente.
9) cable conectar negro para vincular el corto conduce de D16 y D17, D18.
10) utilizar 3 trozos de azul del alambre para conectar:
Corto - D7 D10 largo
Corto - D8 D11 largo
Corto - D9 D12 largo
11) uso 12 pedazos de verde alambre para conectar:
Corto - D1 D4 largo
Corto - D4 D7 largo
Corto - D2 D5 largo
Corto - D5 D8 largo
Corto - D3 D6 larga
Corto - D6 D9 largo
D10 corto - D13 largo
D13 corto - D16 largo
Corto - D11 D14 largo
D14 corto - D17 largo
D12 corto - D15 larga
D15 corto - D18 largo
12) Conecte el cable rojo de la placa de circuito en el cableado rojo en el corazón de San Valentín
(conectar a cualquier punto conveniente).
13) Conecte el negro cable de la placa de circuito en el cableado negro en el corazón de San Valentín
(conectar a cualquier punto conveniente).
14) conectar los 3 cables azules de los circuitos a cada uno de los 3 azul los cables en el corazón de San Valentín,
se puede conectar en cualquier orden.
15) Revise cuidadosamente todos los cables.
16) recortar el largo lleva LED.
17) Conecte el 4060B en su titular.
18) conectar una batería de 9V y encender.
19) con un destornillador pequeño, ajuste la resistencia variable preset 47 del k para dar un adecuado
velocidad de destellos de los LEDs.

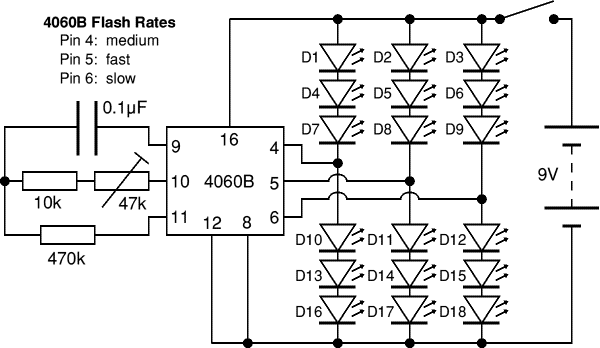

Vea el diagrama esquemático!
