Cómo hacer una chaqueta de emoticono con pantalla LCD (5 / 7 paso)

Paso 5: montaje

Finish connections:

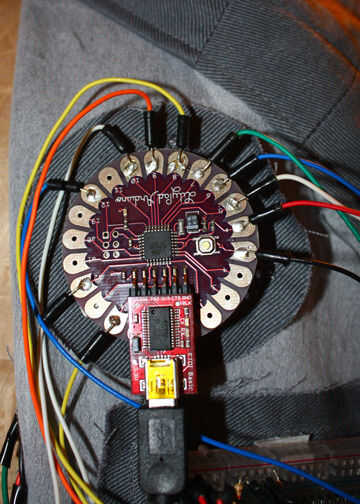

1. una vez que todo está funcionando, el botón de la soldadura y los cables del sensor de la fuerza a los pins de entrada en el lilypad
2. sacar las pinzas, no corte el cable todavía, de la bobina, tira al aire libre terminan un poco menos de 1/2 pulgada
3. girar el extremo abierto del alambre en un pequeño círculo y doblar el alambre en uno de los pines del sensor
4. Ponga cinta un poco en el perno y el alambre para aislarlo de los otros pines.
5. hacer lo mismo con el otro conector del sensor con cable de otro color, el abrigo de los pines con una pequeña cinta para mantener las conexiones en su lugar.
6. Corte los cables a la longitud, suficiente para subir el manga, cuello posterior y a la Junta.  Licencia adicional.
7. hacer lo mismo con el otro sensor, pero solo deje suficiente cable para subir la manga y plug en el tablero.  Licencia adicional.
8. ahora corte suficiente cable para conectar el botón, dejando extra.
9. trence los cables firmemente para completar el cable del botón y envuélvalo con cinta un poco cada uno de los cables para aislarlos

Coser los botones :
1. Corte el ctrl, espacio y botones de comando.  Deja un poco extra alrededor de los bordes para coser en.
2. Corte una pulgada de los extremos de la barra de espacio para fijar los sensores.

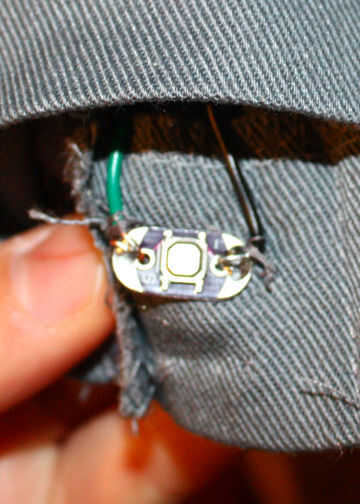

3. cosa el botón lilypad con un hilo en el brazalete, en el interior.
punta: mantenga el botón en la parte axilar de la banda para permitir el acceso pero no interferir con los sensores

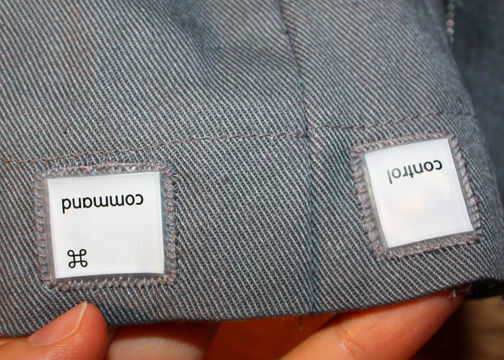

4. coser el botón ctrl sobre el área del botón en el exterior, para que puedas percibir dónde está el botón.
5. ver donde el dedo pulgar y dedo índice naturalmente apretón el manguito en cada brazo, marcar, coser los botones de comando en el exterior sobre las marcas

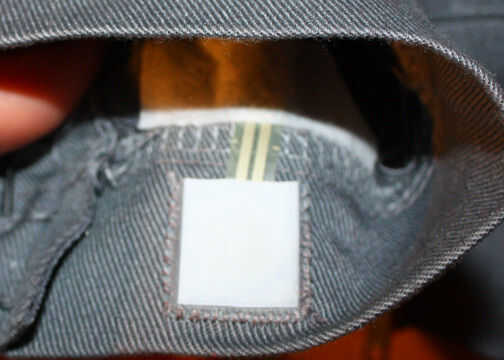

6. con una de las piezas de la barra de espacio, la cosa en el interior manguito, emparejar para arriba con el botón de comando con la abertura hacia arriba la manga.  No coser la parte superior cerrada, va a mantener el sensor de fuerza en su lugar.

Mantener los cables en su lugar:
1. recorte de luz interfaz para que coincida con las piezas delanteras de la chaqueta.  Siga las instrucciones del fabricante para la interconexión en la camisa de hierro.
2. Corte unas tiras de entretela, aproximadamente 1,5 de ancho x 5 alto pesado
3. Mueva la camisa adentro hacia afuera

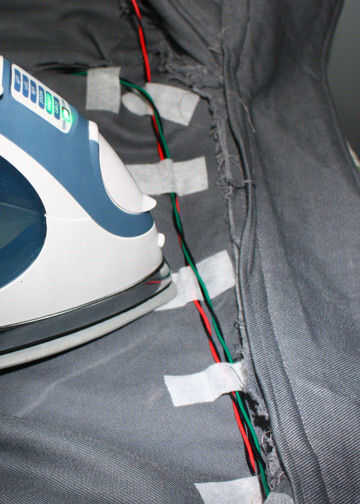

4. Pase los cables alrededor de la chaqueta y las tiras de entretela de hierro sobre el alambre para crear una pista para que puedan permanecer en el lugar.
punta: mantener la tela tensa y no hierro sobre el alambre, sólo en los bordes de la interfaz, con la punta de la plancha

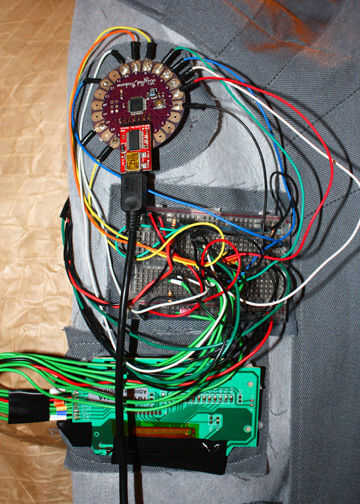

Instalar:
1. cortar donde desea colocar la pantalla usando el cuchillo y tabla para cortar, así la pantalla viene a través.  Coser alrededor de la comprobación de apertura y fray los bordes.
2. sobre tela de algodón extra, trazar las formas de la batería, Lilypad, protoboard y LCD.
3. coser las piezas de la tela donde desea colocar los elementos en el interior de la chaqueta.  te recomiendo las siguientes (diseño como si frente a la prenda):

< lilypad >
tablero de < >
< LCD >
< batterypack >

4. cortar los puntos de gancho y lazo por la mitad y colocarlos en la parte posterior de las piezas, pegar el otro lado a los lugares correspondientes en el interior de la parte delantera de la chaqueta.
5. conectar todas sus conexiones restantes a los sensores de fuerza y botón, sólo Conecte la batería cuando todo está conectado.
punta: Conecte primero la tierra (negro) a-tira en la protoboard y la potencia (roja) a las + tira
