Paso 10: Montaje Final (también conocido como el momento de la verdad)

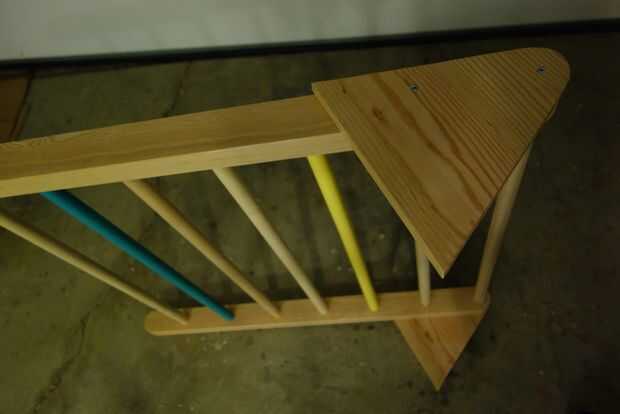

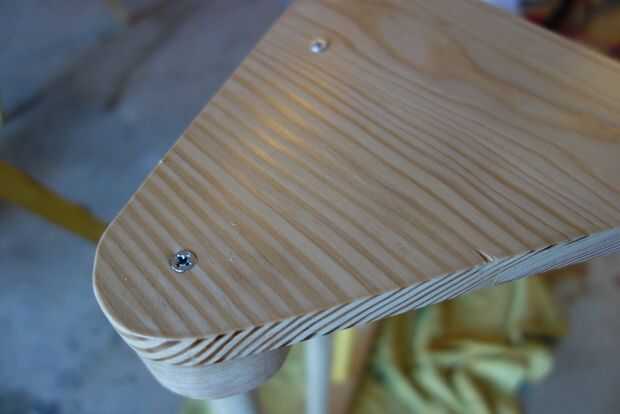

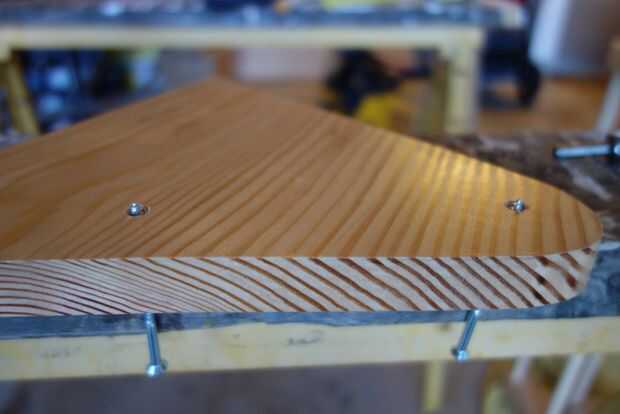

Atornille la pieza pivotante a uno de los carriles de lado largo a través de los orificios. Puse los tornillos por lo que sólo están asomando de la parte inferior de la pieza de pivote, que me ayuda a localizar los orificios en el riel lateral. Cuando los tornillos se debe sentir bastante sólido. Hacer lo mismo con la otra pieza de pivote en el otro lado de la larga escalera.
Colocación de perno
Establece la escala larga para una sola pieza pivote está en el piso y la otra es paralela al piso. Deslice a algunos espaciadores (izquierda madera de cortar las piezas de pivote), debajo de la pieza de pivote y dos debajo de la baranda del lado de la escalera.

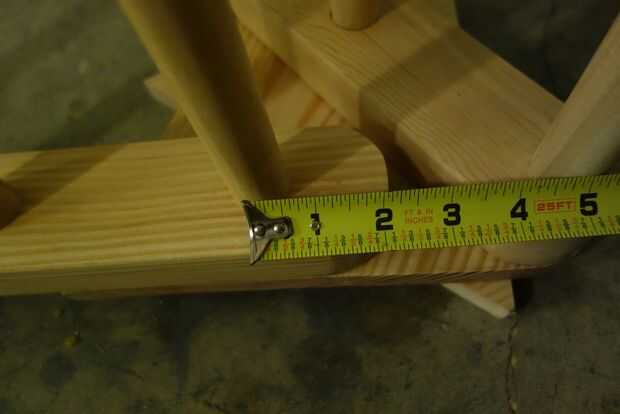

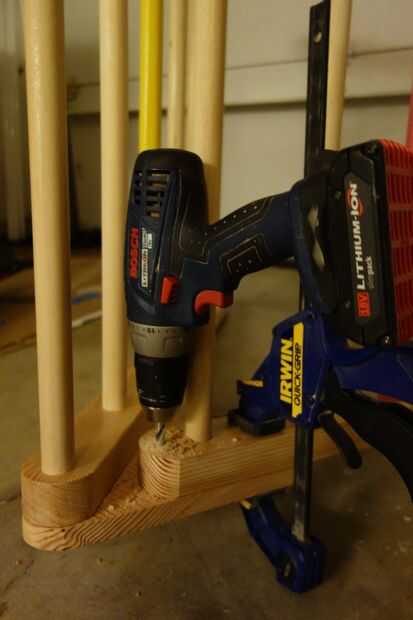

Ahora deslice la escala corta entre las dos piezas de pivote, ajuste de la baranda del lado es paralela al lado de la pieza de pivote, y los rieles superiores en cada escala son 5" aparte en el centro (es decir, del centro de pasador a pasador centro, no taco borde a borde de espigas). Taladre un agujero con una broca de 21/64 (11/32 hará si tienes que en lugar de otro) para el perno a través del riel de lado de la escalera y también a través de la pieza de pivote en el punto marcado. Facilitar la broca en suavemente hacia el final para evitar que se astille en el pivote. (Parar cuando sientas aire seguido de hormigón...)

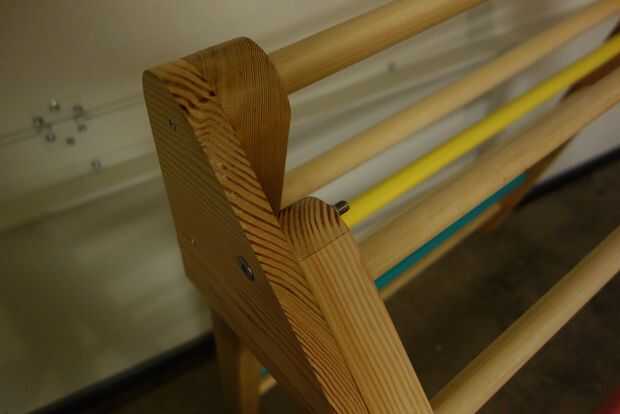

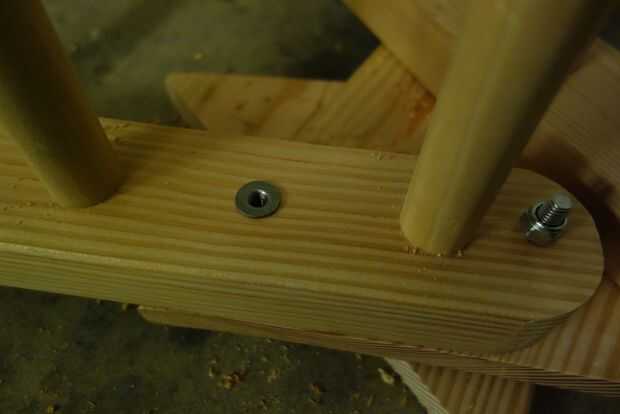

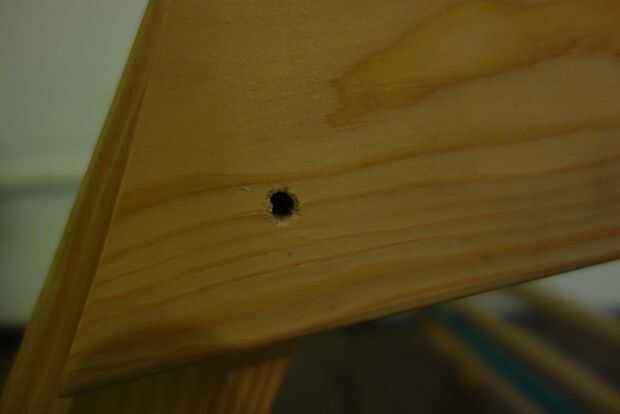

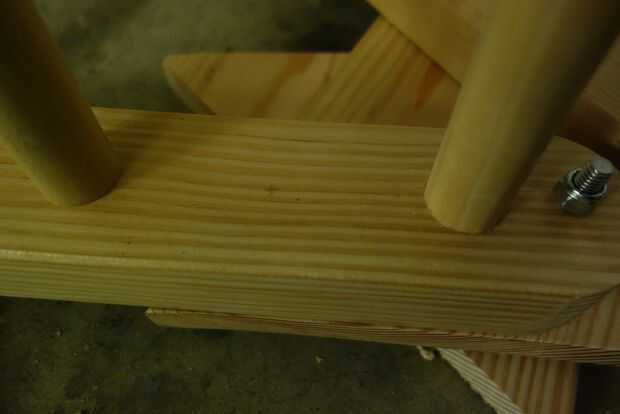

Voltee la unidad y avellane el agujero del lado de pivote pieza solo (sin necesidad de avellanar el riel lateral). Meter un tornillo en el agujero e instale una tuerca de bloqueo. Desea que la tuerca de bloqueo para impedir 1/16" o lo del riel lateral por lo que sostiene las piezas firmemente pero no restringe la acción de balanceo. Ahora Alinee el segundo lado de la escala corta de la misma manera que lo hizo el primero y otro agujero de perno e instale el perno de segunda.
Ubicación de los tornillos

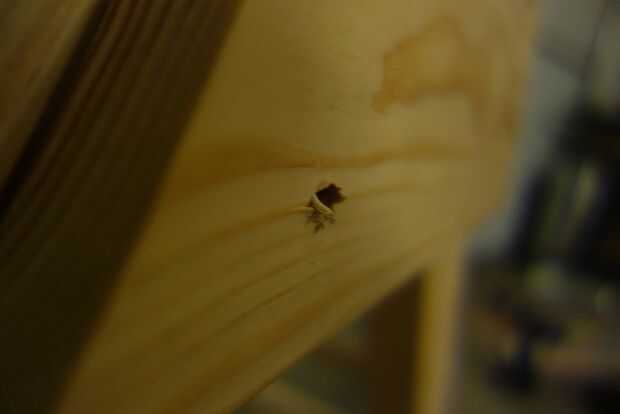

Coloque el triángulo en el suelo en su posición 'apoyado' y elegir un punto por debajo del segundo larguero * donde todavía voy golpear la pieza pivote cuando taladre a través de * y perfore un agujero con una broca de 9/32 a través del riel lateral y pivote pieza. Colocación exacta no es importante mientras se atraviesa la pieza pivotante en algún momento, pero mina pongo mitad de camino entre los dos rieles superiores. Una vez más, facilitar la broca en suavemente para evitar que se astille en el pivote. Si usted consigue las astillas (como yo) te tienes que recortarlo con un cincel como no avellanar este orificio. Ahora toma un poco de 11/32 y agrande el orificio del riel lateral a una profundidad de ~3/4 "para alojar la tuerca de salida. Profundidad exacta no es importante, pero hacerlo en algún lugar entre la profundidad de la tuerca de salida y el ancho del riel lateral. Voltee el aparato y hacer lo mismo en el otro lado.
Inserte una tuerca tee en cada uno de los agujeros de los rieles laterales y les golpee hacia abajo con un martillo si es necesario. Atornille el tornillo de pulgar en desde el exterior de la pieza de eje. Toma un poco de atornillar para asentarla, pero hace el trabajo.

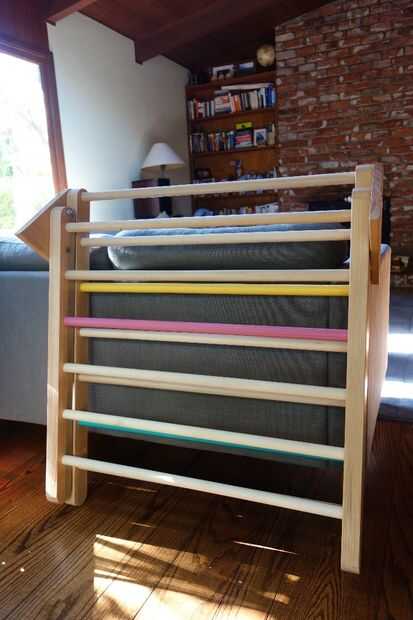

Eso es todo! Disfrute de su nuevo triángulo Pikler y comparta fotos de sus proyectos.
