Cómo hacer un remolque montado sistema de sonido de moto (11 / 12 paso)

Paso 11: cableado

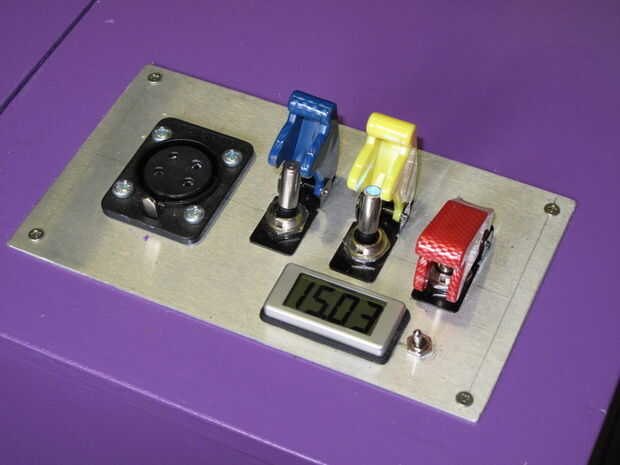

El cableado parece complicado en las fotos pero es bastante sencillo.  Usé el espacio sobre el tubo del puerto más grande para albergar un pequeño cuadro que tiene espacio para un conector de 4 vías, 3 interruptores y el voltímetro.  Las baterías están conectadas a través de los diodos para el interruptor principal de aislamiento.  El condensador está conectado a través de las baterías en serie con un resistor 100R y también por un relé de 20A.  La bobina del relé es accionada por el primer switch en el panel de control.  El relé de contactos están conectados así que cuando cerró conecta el condensador directamente a través de la batería de salida, evitando la resistencia de 100R.  Yo descubrí que tenía que conectar el condensador de esta manera porque de lo contrario sería pop los interruptores en los paquetes de la batería cuando está conectado.

Los interruptores de segundo y terceros conectan la alimentación del positivo de las pilas a la vuelta de distancia en líneas para el cruce y los amplificadores.  Esto me permite el sistema de encendido en secuencia

• Encienda el aislador
• Espere hasta que el condensador se ha cargado
• cambiar el condensador conectado directamente a las baterías
• girar en el cruce
• Finalmente, encienda los amplificadores

Tener un interruptor separado para los amplificadores también me permite apagar solo los amplificadores si quiero cambiar la fuente de sonido.

El pequeño interruptor enciende y apaga el voltímetro.  Tiene que correr de 9V y por simplicidad solo montara una batería de 9V en el panel!  El conector de 4 polos grandes es para la alimentación en el rango medio y agudos que pueden ser quitados para el transporte o almacenamiento.  El conector es supuestamente impermeable pero no he puesto a prueba todavía.  Ya veremos lo que sucede la primera vez que tengo el sistema hacia fuera en la lluvia!

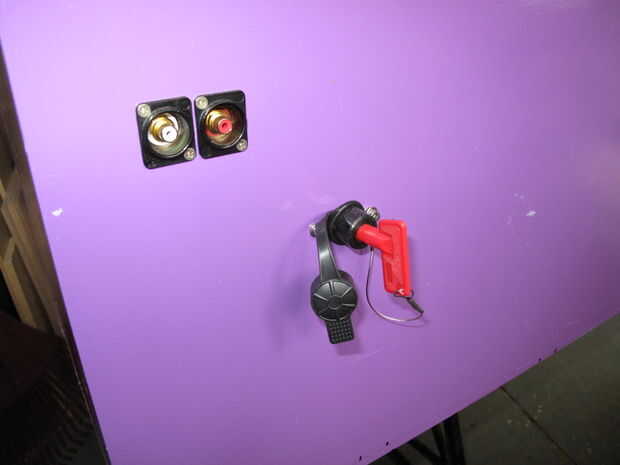

La entrada de audio es a través de dos conectores RCA en la parte exterior del recinto.  Aunque el sistema es mono y por lo tanto, sólo tendrían una sola entrada, no estaba seguro cómo el crossover reaccionaría a tener sólo un canal activado por lo que dispone de dos entradas.  Puse mi iPod a la salida para que los dos canales son los mismos de todos modos mono.  El crossover tiene tres salidas - altavoz para bajas audiofrecuencias, delantero y trasero.  Las frecuencias de corte entre las salidas son ajustables en un rango razonable.  La salida de woofer va al amplificador de bajo que se encuentra en modo de canal único.  La parte delantera y traseras salidas de alimentación los canales izquierdos y derecho del amplificador JVC, las salidas que van a la bocina de rango medio y tweeter.

Yo llevar mi iPod en mi bolsillo de la chaqueta y tiene un cable largo y rizado que es lazo envuelto a mi marco de bicicleta para conectarme a BeastBox.  Una mejor solución podría ser algún tipo de enlace de radio de corto alcance (Bluetooth?) pero no he investigado esto todavía.
