Paso 10: Amplificadores de actualización Dic de 2012

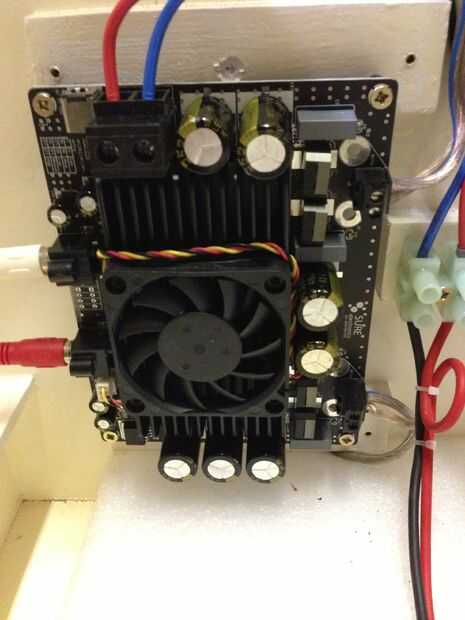

Mencioné anteriormente que es posible comprar módulos de amplificador clase D alta potencia muy barato de páginas web como eBay. El problema con estos módulos es que generalmente requieren 45 a 50 V de CC para funcionar y los paquetes de baterías en Beastbox sólo entregan 14,4 V. Sin embargo, las tres baterías se conectan en paralelo y más bien estúpido no pensé en la opción de conectar en serie! Paquetes de tres 14,4 V en serie da un 43.2 útil V y de hecho cuando los paquetes estén totalmente cargados su voltaje terminal está más cerca de 15 o 16 V para obtener casi 50 V fuera de ellos cuando están en serie. Una vez que me había dado cuenta esto hice algunas búsquedas en eBay y encuentra este módulo amplificador. Se basa en el chip amplificador de TAS5630 y ofrece 300 W por canal en una carga de 4 Ohm y escurr de 40 a 50 V. La mejor parte es que sólo cuesta £35,42 que es menos de la mitad del costo de uno de los amplificadores que actualmente estaba usando! Además de que es pequeño! Y la luz!

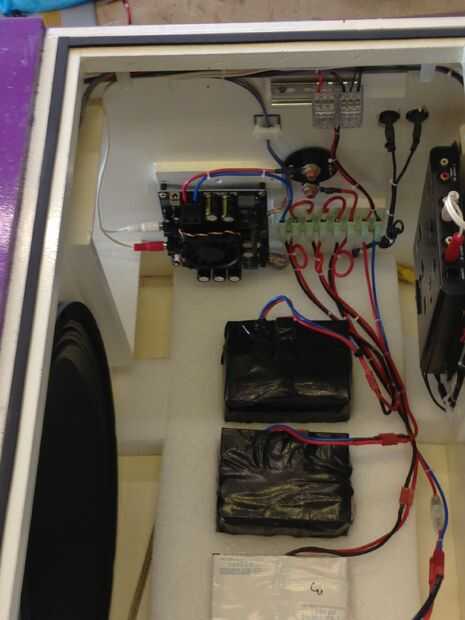

Me golpeó por un arnés para conectar las tres baterías en serie y había probado el amplificador en el Banco. Sonaba bastante bien así que desnudó los existentes dos amplificadores, el capacitor y mucho cableado de repuesto y había reemplazado con el nuevo módulo de amplificador. El amplificador está conectado a la cruce para que un canal alimenta el conductor bajo y el otro canal alimenta el nuevo controlador de rango medio (véase actualización anterior). El tercer canal de cruce es redundante ahora.
El amplificador tiene tres ajustes de ganancia, bajas, medias y altas. Yo había experimentado con tres ajustes de todos mientras la venida actual de los paquetes de baterías de medición y decidió que el nivel medio fue probablemente el que necesitaba utilizar. Tenga en cuenta que es bastante difícil probar Beastbox a todo volumen en el interior porque es tan fuerte. Lo probé por primera vez en la masa crítica de noviembre Londres y al final de la tarde los paquetes de baterías sólo fueron dados de alta por lo que he cambiado desde entonces la ganancia alta alrededor de un tercio.

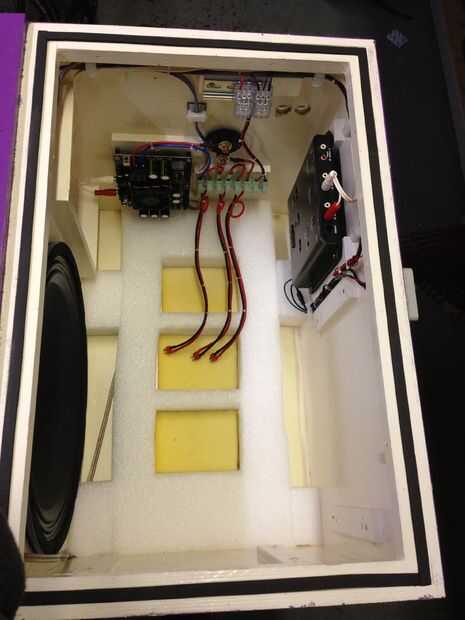

Este cambio ha simplificado considerablemente el diseño y el cableado y también la unidad principal unos 6 kg más ligero. También abre la posibilidad de utilizar diferentes tipos de pilas. Por ejemplo 4 x 12 V baterías ácido plomo selladas daría 48 V si usted los conectados en serie. Por otra parte, una batería de polímero de litio de la cuatro célula da 14,8 V (y probablemente un poco más que eso sin carga cuando está completamente cargada) para tres de ellos en serie también podrían potencia el amplificador absolutamente con éxito.

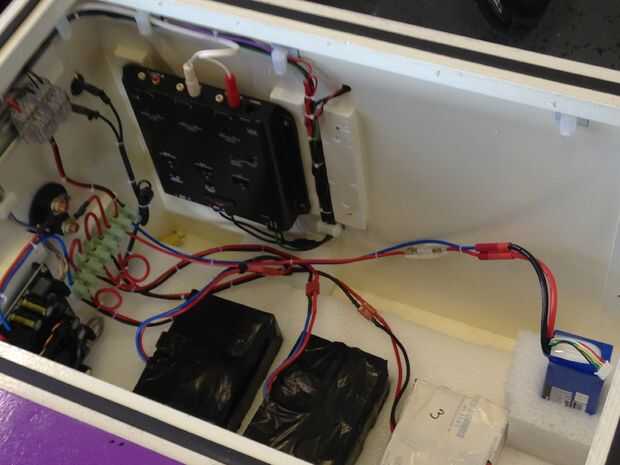

La única desventaja de esta nueva configuración es que el crossover todavía necesita 12 a 14 V para funcionar. Hace un tiempo también había instalado un módulo Bluetooth por lo que he podido conectar mi iPod de forma inalámbrica y este módulo también necesita 12 V para ejecutar. Yo pude han aprovechado uno de los paquetes de la batería principal a los accesorios pero me decidí a montar una batería justo para estos artículos. Dispone de una hora de 5 amp 4 celular polímero de litio con un en línea 5A fusibles y utiliza dos de los interruptores existentes en el panel de control para que yo podía encender el Bluetooth y el crossover independientemente. Esto también significa que puedo usar el interruptor del aislador grande sólo para la batería principal.
