Cómo hacer un reloj de Iris Diaphram (5 / 7 paso)

Paso 5: Algunos Asamblea requerida

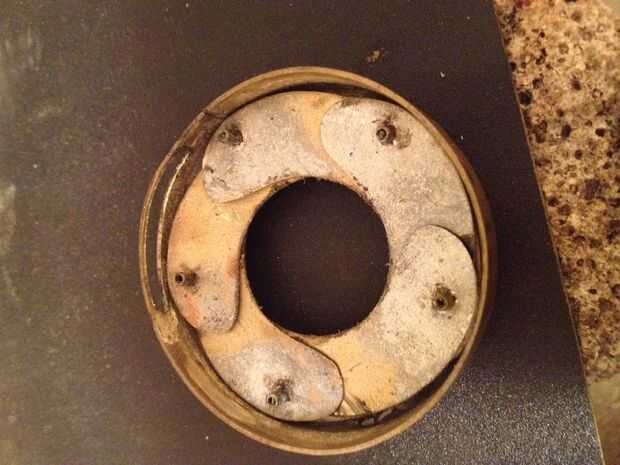

Entonces volví a la mitad superior de la carcasa y utiliza mis pinzas para marcar una línea central todo el anillo superior entonces utiliza el pedazo de papel con las líneas de la cuña cortadas y marcado de las líneas en el anillo superior. Luego se deslizó la mitad superior del cuerpo sobre un bloque de madera y utiliza un punzón para marcar donde las líneas de sharpie intersección con la línea contorneada calibre. Entonces usé el pedacito de taladro para perforar los agujeros donde he marcado con el punzón. Luego apilar las hojas en la placa de levas y se deslizó en la parte superior de la mitad de la carcasa, asegurándose de que los pernos en las hojas alinearon con los agujeros en el anillo superior. Luego torció la placa de levas hasta que el iris se abrió completamente y utiliza un rotulador para marcar una línea en la parte inferior de la placa hacia el exterior de la carcasa luego me torcí el diafragma hasta que fue cerrada como sea posible y utiliza la línea en la placa como referencia y marcado en el exterior de la carcasa. Esto me dio toda la longitud del recorrido de la placa. Luego usé mi pinzas para marcar una línea de 1/8" de la parte inferior de la carcasa superior de una marca a otra. Luego usé una rueda de corte para cortar esa línea que hace una ranura en el lado de la carcasa. Luego tomó la cima montada la mitad y se deslizó hacia abajo en la parte inferior hasta la mitad iría y utiliza un rotulador para marcar una línea alrededor del borde superior de la parte inferior la mitad del lado de la parte superior la mitad de la carcasa. Entonces tomé la parte superior la mitad atrás y establecer la mitad superior de la caja al lado de la parte inferior la mitad. Luego usé la línea marcada de sharpie en la mitad superior para asegurarse de que estaba formada y marcó una línea de referencia donde la ranura fue en la parte inferior la mitad. Luego marca la longitud de la ranura en la parte inferior medio y utiliza la rueda de corte para cortar una ranura en él. Entonces montó todo el asunto una vez más.
