Cómo hacer un reloj de Iris Diaphram (2 / 7 paso)

Paso 2: Parte inferior y mitad superior de la cubierta

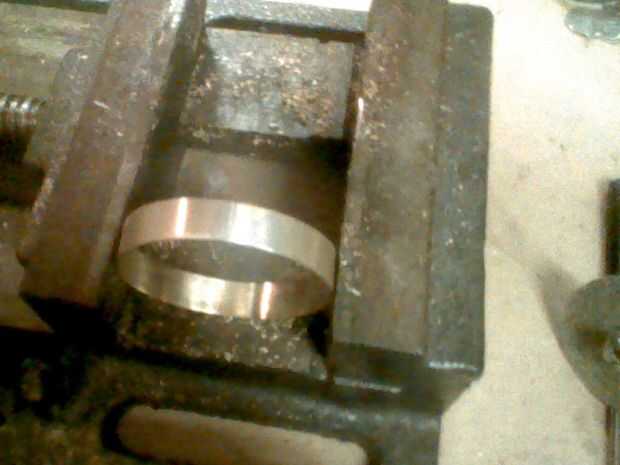

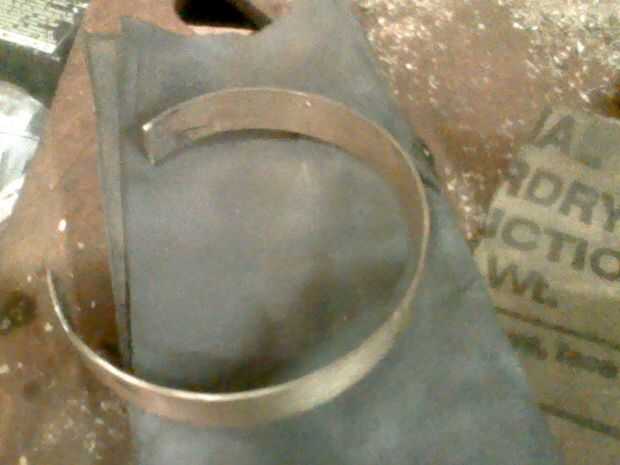

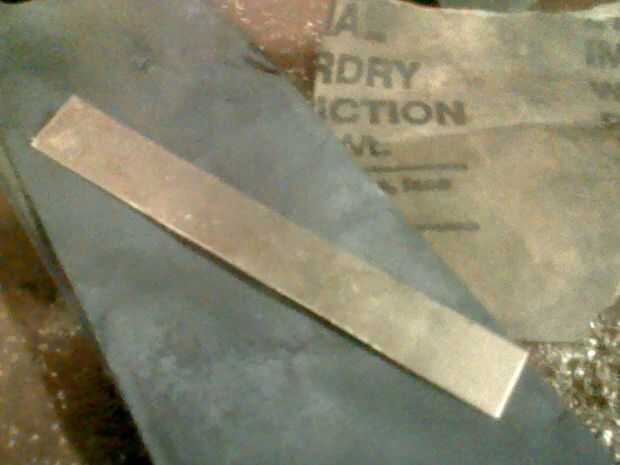

Hey! Me alegra ver que todavía estás leyendo y usted no consigue asustado por las listas preliminares. Basé mi diseño de las brocas de Sierra de tamaño agujero que tenía, todo lo que tenía era 2", 1 1/2" y 1" de bits. Así que yo sabía que el diámetro de la caja de mi reloj iba a ser 2". La altura que sólo adiviné en realidad; Sabía que era mi placa de levas de latón de 1/4" de espesor así que tuve que tener aproximadamente 1/8" altura adicional total para que las hojas pudieran sentarse cómodamente encima de la placa y cerrar sin obstaculizar el movimiento del mecanismo. Hice un cálculo aproximado y establecer mi pinza para cerca de 3/8". Luego usé las pinzas para marcar una línea en mi hoja de cobre amarillo (.032 gruesa) y corte utilizando un disco de corte con mi Dremel. Limpiaron los bordes ásperos con papel de lija y archivos y terminó con una tira de hoja de cobre amarillo. Había descubierto hasta el perímetro de 2" usando pi (no el tipo sabroso, la clase matemática) y corte la tira de 1/16" – 3/32" corto. Entonces utilizado mi martillo de goma y un trozo de tubo había afianzado con abrazadera en el tornillo de banco y doblado/martillado la tira en un círculo áspero. Entonces tomé una abrazadera y sujeta encima de la tira hasta que conoció los extremos de la tira, asegurándose de que había unos 1/16" de la tira que por encima de la abrazadera. Entonces untó algún flujo en los extremos que se empalmar juntos y dejar de lado. Entonces sujeta mi hoja de cobre amarillo (.032 grueso) a una pieza de 2 X 4 y mi mesa del taladro. Entonces tiraron arriba mi 2" agujero vio poco y que había suficiente bronce alrededor de la broca para cortar un agujero completo 2" sin cortar todavía. Luego tiraron a mi 1" Sierra poco y corte el agujero del centro. A continuación os pongo el 2" poco hacia atrás en y corte lo 2" agujero asegurándose de que la broca de centro emparejado para arriba con el agujero original en 2 X 4. Esto me dejó con una pieza en forma de arandela. Lija y alisa las asperezas y coloca la arandela en forma de pieza en mi bloque refractario, había manchada de algún flujo en él y la tira de cobre amarillo (en la abrazadera para tubería) encima de la pieza de la lavadora para que el anillo de latón (en la pinza) fue tocar la lavadora. Entonces había suelda los dos pedazos juntos y las puntas del anillo del uno al otro que crea la parte superior de la mitad de la carcasa del reloj. Entonces había apagado en agua y dejar de lado toda la obra.

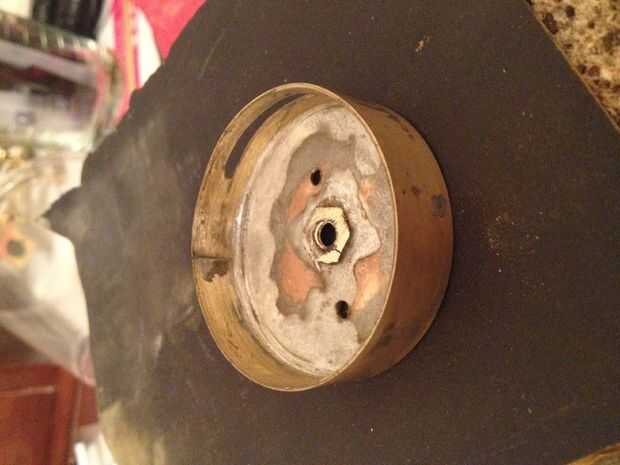

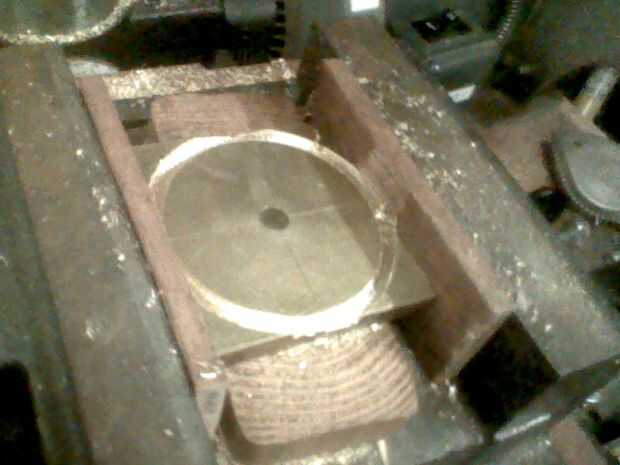

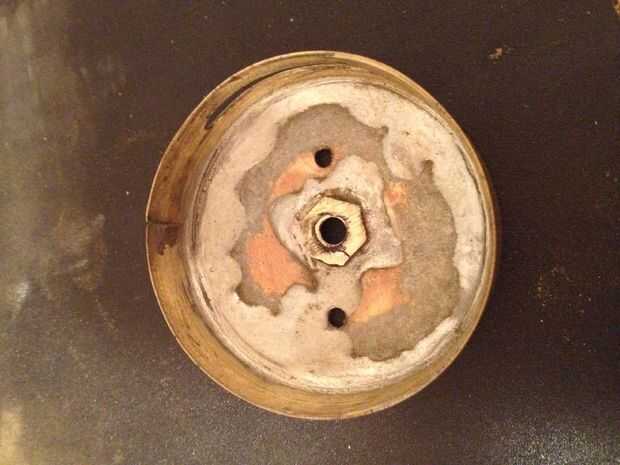

Luego usé mi 2" agujero vio poco y corte otra pieza de arandela en forma de mi bronce de hoja (.032 espesor) sin necesidad de cortar un agujero central de 1". Cortar otra tira de latón pero esta vez hice un poco más cerca de 1/8" a continuación cortar la longitud para que coincida con la circunferencia de la 2" pieza de la lavadora. Doblado/martillado la tira en un círculo áspero y lo puso en una abrazadera de tubo, pero esta vez (después de la aplicación de flujo) se deslizó el 2" pieza de la lavadora dentro de la tira para la tira cercado la lavadora. Luego lo reprimieron y las uniones soldadas juntas que creó el fondo de la mitad de la carcasa. Entonces tomé una tuerca de latón y lijar hasta que fue aproximadamente 1/8" de espesor y soldados alrededor del agujero del centro de la arandela de 2" en forma de pieza.
