Paso 4: Cableado las pastillas

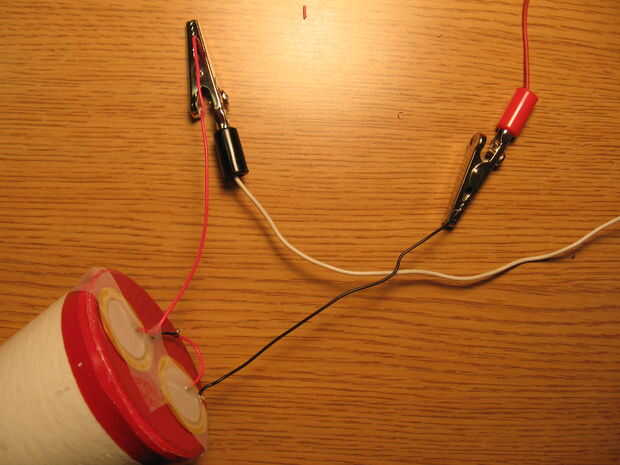

1. cortar los 2 cables para el caso de longitud, aproximadamente 3/4tas de y pulgadas.
2. tira de los extremos del extremo de cada cable para exponer alrededor de 1/8 de pulgada de alambre desnudo.
3. Envuelva los dos extremos desnudos juntos para formar una conexión mecánica.
4. soldar a este cruce entre sí.
Soldar un condensador de 10 nF en serie con las pastillas como un filtro de paso alto para ayudar a reducir el ruido de la válvula con un efecto mínimo en el tono de la trompeta. Este paso es opcional pero con experimentar un poco, puede encontrar su propia preferencia personal. Las pastillas todavía funcionará bien sin el filtro. A soldar el cable rojo a la terminal interior.
1. corte aproximadamente 1/2" el alambre rojo restantes.

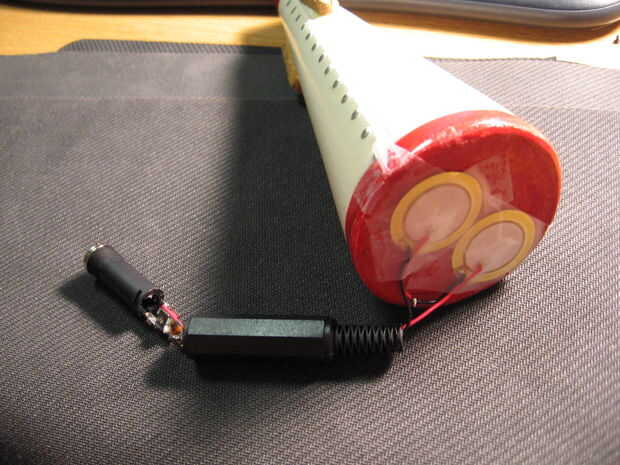

2. Desatornille y retire el protector contra tirones desde el conector de teléfono ¼".
3. Pase los cables a través del protector. No te olvides de hacer esto a menos que realmente quieres de la soldadura

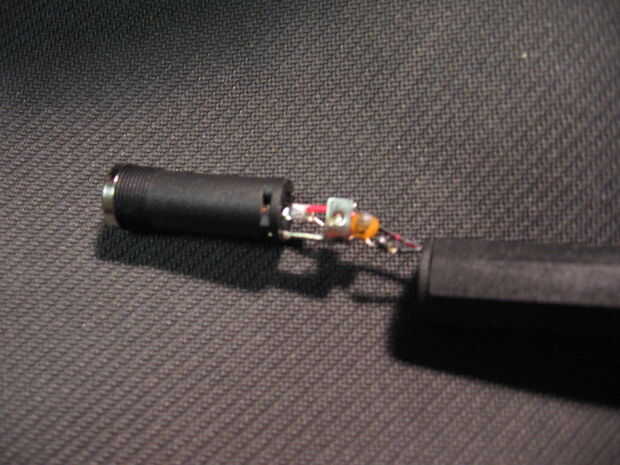

4. Suelde el cable más corto en el condensador, asegurándose de que será capaz de encajar en el alivio de tensión.
5. soldar el otro extremo del capacitor a la terminal interna del gato
6. soldar el cable negro al terminal externo más grande.
7. cinta de aislar y superficies o cables que podrían en contacto con algo de la otra polaridad.

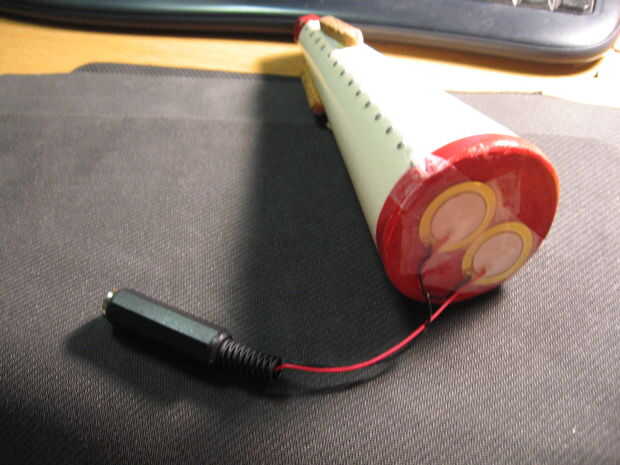

8. Atornille el alivio de tensión hacia atrás en el gato.
Tenga cuidado de no permitir que los cables, especialmente en el condensador, a corto o se convierten en cortocircuito cuando enfundada en el alivio de tensión. Cinta eléctrica se puede utilizar para ayudar con esto.
