Paso 2: Realizar mediciones y crear archivo
Me mide aproximadamente 7" a través y 5" de alto.
Abra un nuevo archivo en Adobe Illustrator, elegí el tamaño del archivo a ser 18 "x 24" ya es el tamaño de la cama de cortadoras de láser de Epilog Helix de TechShop. También ayuda a visualizar donde y aproximadamente qué tamaño el corte será por poniéndolo en contexto con la cama.

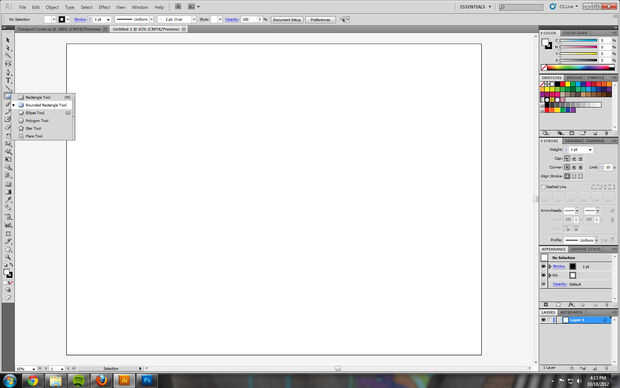

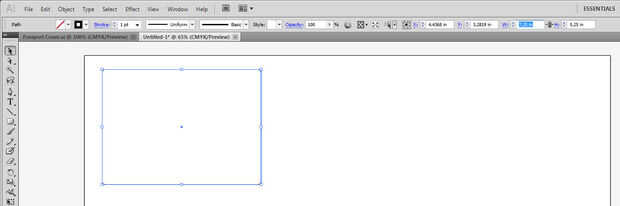

Dibujar un rectángulo con bordes redondeados (es una de las formas básicas en el menú desplegable si haga clic en y mantenga (o click derecho) en la herramienta de forma. Mientras todavía está seleccionada la forma, especificar las dimensiones en la barra de herramientas en la parte superior de la pantalla. Esto es importante: Añadir extra. 25" a cada dimensión darse suficiente espacio para coser el cuero para un buen ajuste.

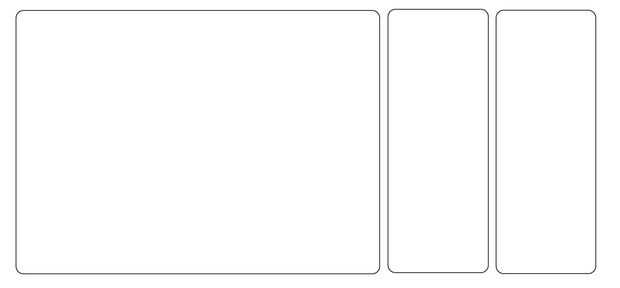

Dibuja dos rectángulos más. Estos serán el interior las aletas que sostienen las cubiertas de su pasaporte. Las dimensiones deben ser (a misma altura que el primer rectángulo) de 5.25" y 2" de ancho. Este debe ser suficientemente ancha como para asegurar las cubiertas y ofrecer un espacio para la información de contacto. Estas aletas se pueden presentar en cualquier lugar en el archivo--especialmente si el remanente de cuero es una extraña forma, pero por ahora vamos a colocarlos en esta orientación (ver abajo) para mayor comodidad mientras se construye el resto de la plantilla. Usted puede mover alrededor para caber su remanente después de haber creado el patrón de agujeros.
Ahora tenemos que hacer agujeros para el hilo. Roscado a mano será mucho más fácil, coherente y atractiva de esta manera.
Descargo de responsabilidad: estoy seguro de que hay formas más elegantes para conseguir un patrón consistente del agujero, pero a los efectos de un prototipo rápido y sucio, dibujé como sigue...

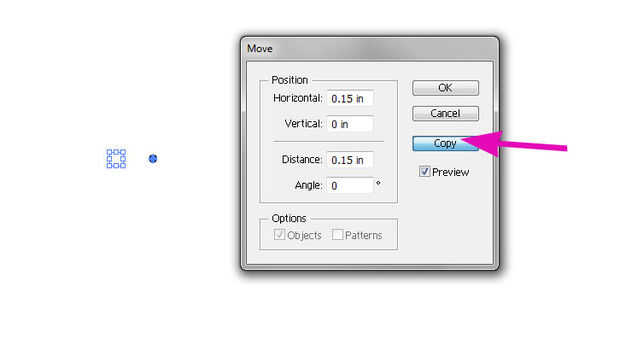

En primer lugar, dibujar un círculo con una anchura de 0,02" en cualquier lugar en la página (ayuda a estar lejos bastante de los rectángulos dibujados previamente que no seleccionan accidentalmente durante este procedimiento). Seleccione el círculo y transformar > mover. Escriba en una distancia de 0,15"@ 0 grados y presione el botón de"Copia"en lugar de"OK"

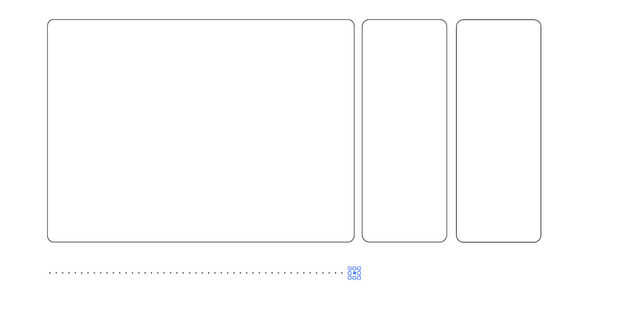

Ahora, con el nuevo círculo aún seleccionado, escriba Ctrl + D para transformar otra vez. Esto debe agregar otro círculo. 15" a la derecha. Repita este comando hasta que tenga una línea de círculos alrededor de 7,25" de largo. La intención es que ahora tiene una cadena de agujeros lo suficiente para cubrir la parte superior del rectángulo grande.

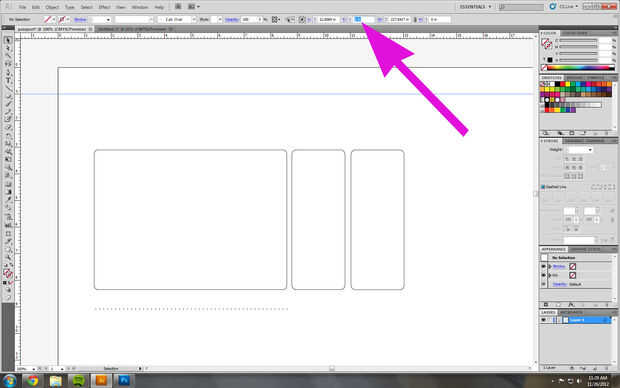

Antes de mover los agujeros en la posición, activar los gobernantes si no lo has hecho ya, Ctrl + R. Vamos a crear unas guías para ayudar a colocar correctamente los agujeros. Haga clic en la regla superior y arrastrar a una guía hacia abajo en 1". Puede especificar la posición exacta de su nueva guía escribiendo el valor en la dirección Y en la parte superior.
Crear a una nueva guía. Esta vez la regla de la izquierda, haga clic en y arrastrar a una guía vertical a 1". Tipo 1" el valor de X .

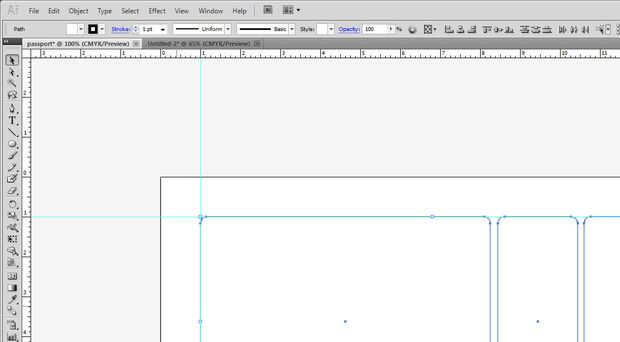

Ahora selecciona todos los tres rectángulos y colocarlos de manera que los lados superior e izquierdos del rectángulo más grande alinean con las nuevas guías.

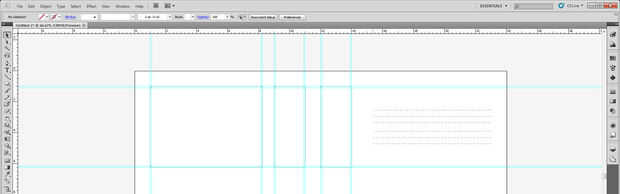

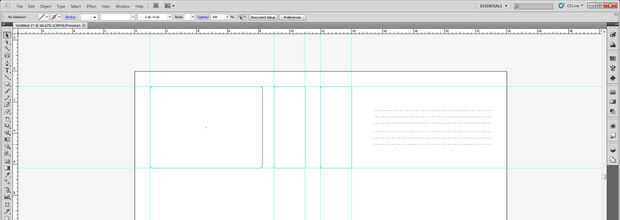

Crear a guías para y localice los dos paneles laterales, así que fácilmente podemos hacer guías de desplazamiento para los agujeros más adelante. También he copiado y pegado unas líneas de agujeros para girar y moverse para el siguiente paso.
Ahora que sabemos exactamente donde están las líneas, podemos crear a guías para los agujeros. Crear dos nuevas guías (uno horizontal y uno vertical) que se compensan. 1" de los que usted acaba de dibujar.

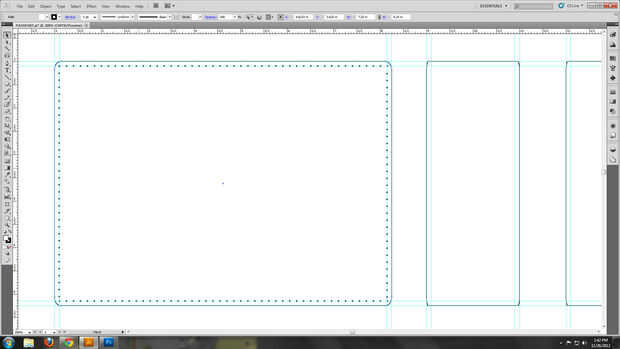

Seleccione toda una hilera de agujeros y arrastre para colocar centrado en la. 1" compensación guías para que el rectángulo más grande. Copiar, pegar y girar para conseguir agujeros todo el camino alrededor de esta primera forma. Eliminar los orificios que son innecesarios. Su espacio será un poco apagado en las esquinas, pero no será sensible al final. El resultado debería parecerse a esto:
En orden a conseguir los agujeros que coinciden en el interior las aletas, haga clic y arrastre un cuadro de selección alrededor del área donde la izquierda de la aleta se colocará (recordar que los flap es 2"). Puede haber enganchado un par de cosas que no desea copiar la elaboración de este cuadro de selección. Siempre puede quitar elementos de su selección pulsando Mayús y haciendo clic en los elementos no deseados para anular la selección. Elementos tales como guías y el rectángulo más grande tendrá que anular la selección para que cuando realice una copia, sólo obtienen el patrón de agujeros. Pegar el patrón y arrastrar a la línea hacia arriba con guías de desplazamiento en uno de los rectángulos más pequeños (las aletas). Puesto que una aleta va a cada lado, hacer lo mismo para el otro rectángulo pequeño, pero esta vez no olvide seleccionar el patrón en el lado derecho del rectángulo grande en vez de la izquierda, ya es donde se finalmente se unirá.

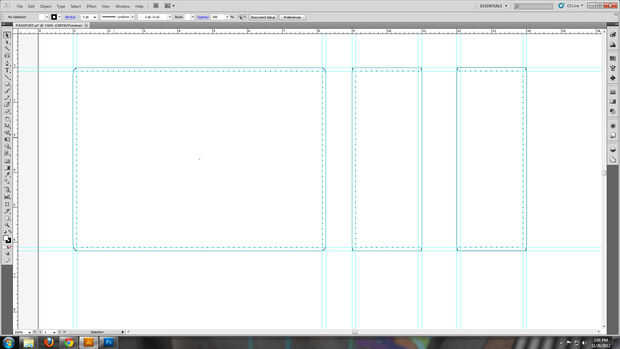

Usted debe terminar con algo que termina así:
Ahora que tienes una plantilla, no se olvide de todos los grosores de línea cambia a 0,001" que se interpretará como las líneas de corte por láser de corte.
