Cómo hacer un mando a distancia controlado por una mano robótica con Arduino (2 / 5 paso)

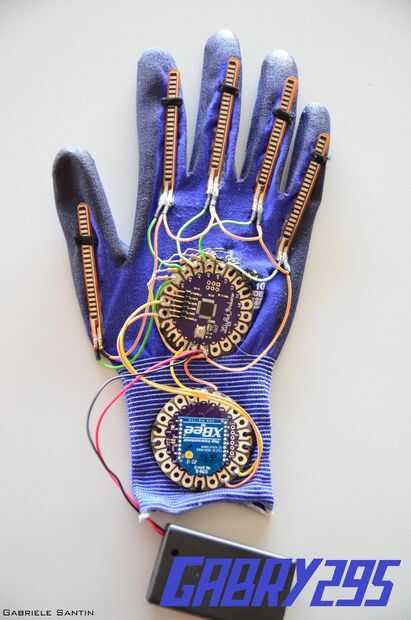

Paso 2: Hacer el guante

Para hacer el guante de control sugieren primero para elegir la posición correcta de los diferentes componentes, luego conectar todo con la longitud adecuada de cable.

Para hacer una lectura analógica con Arduino LilyPad tiene que hacer un divisor de tensión, desde flex sensores no funcionan como potenciómetros (tienen sólo 2 contactos).

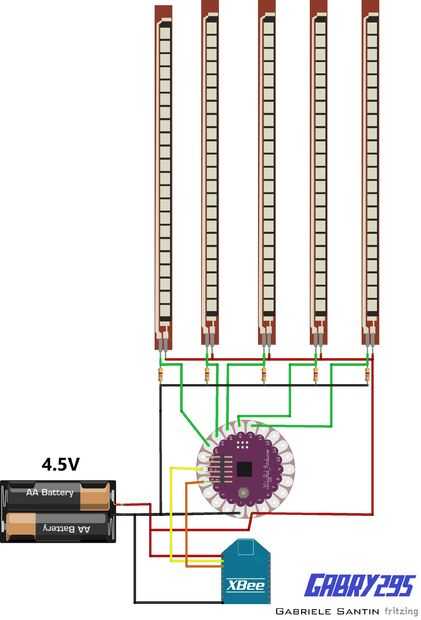

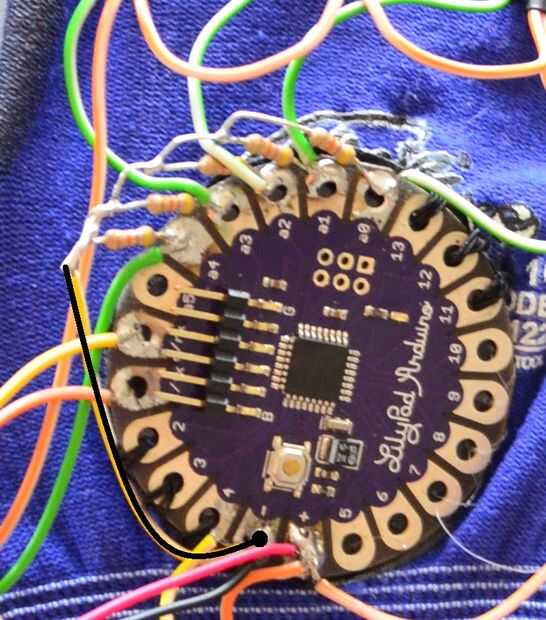

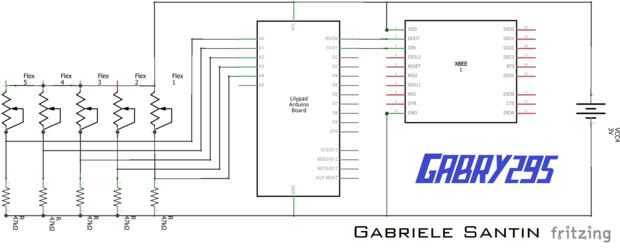

Así que siguiendo el esquema, primero Suelde la resistencia 5 en la placa LilyPad, un lado a los 5 pines analógicos diferentes, el otro en común a la tierra. Luego suelde los sensores de flexión, de un lado a las clavijas analógicas diferentes 5 y el otro en común al positivo.

Luego conecte el XBee Shield: dos cables para la energía, la reseña dos para la señal. Soldar el pin Tx del Rx y viceversa.

Ahora necesitas el paquete de baterías y el guante que se lo ha hecho.

: Cuidado no potencia el Arduino LilyPad más 5.5 V y no poder que por el contrario (aunque a veces lo hice por error... Y aún funciona!)
