Paso 9: configuración
Necesita primero montar los motores al chasis, Monte a los brazos de aluminio y quitar las extensiones de bancada si tenía instalado.
Una vez que los motores son todo montado le se necesita conectar el ESC (variador) a la Junta para que sepas cuánto sitio de trabajo tienes, te recomiendo el servo de enrutamiento enchufes entre cada brazo y hacia arriba a través del agujero central a los pins de entrada.
RECUERDE QUE INTRODUCIR ALGUNA TUBERÍA DEL ENCOGIMIENTO PARA CADA IRE CUBRIR LAS UNIONES DE SOLDADURA.

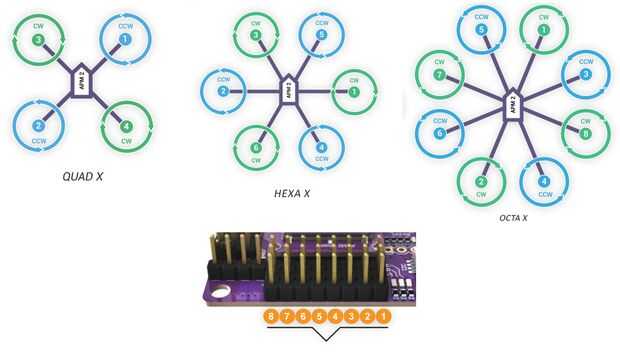

ver la primera imagen donde conectar cada esc.
Ahora que el CES cables fijarlos en lugar n el rm con cinta como pegamento caliente se derretirá.
Asegúrese de que haya holgura en el cable de servo.
Con ellos ahora montado, es el momento de la salida a los motores de la soldadura, usted tendrá que cortar la longitud de cable de silicona para cada motor, elegí cable rojo para el frente 4 y negro para la parte de atrás 4, pero recuerde soldar una esc primero así que usted puede probar su rotación por enchufarlo directamente en el receptor y la regulación hacia arriba. y asegúrese de que gira la dirección correcta, si no es así, dos de los 3 cables del interruptor.
Tomar nota de esto como cada motor se alternará entre cables cruzados y no cruzados.
Cada brazo es probable que unos 20 minutos,
Ahora que se sueldan puede empezar el cableado en el sistema eléctrico, esto depende de usted sobre cómo usted alambre pero recomiendo tht que dirija el poder dos cables a la parte inferior de la estructura, soldadura conectores de bala masculino en los cables rojo, hembras en los cables negros.
Ahora dos conectores hembra xt60 y soldadura en el cable de silicio cerca de 2cm de largo (split tubería del encogimiento del extremo del alambre por la mitad para compartir entre los dos conectores, una vez hecho esto se divide el otro extremo del cable hasta igualmente entre los 8 enfrente género bala conectores y soldarlos en el lugar, luego deslice sobre algunos.
Recuerde en el xt60, el pin negativo es la parte superior con la ranura triangular y el positivo en el plano inferior.
Usted se pondrá 4 esc cada lado con estos adaptadores hizo.
Su sistema de energía ahora se construye ya en hobbking casi todas las pilas vienen con conectores xt60.
En este punto necesitará colocar el tren de aterrizaje si no lo tenéis.
Una vez conectado realizará el cierre de Velcro y crear tiras de batería, existen ranuras paralelo en las piernas para deslizar en velcrow que usted se pegue en PCE con el pegamento caliente.
también deberías colocar un Velcro en la batería y en las piernas para ayudar a asegurar en su lugar.
Ahora usted puede flejar las pilas. sin embargo en este punto, no conectan.
Tiene que seguir a mi video guía en establecer radio thefrsky si usted no ha configurado lo todavía.
Si aún no ha hecho así, debe ver mi video sobre la configuración apm para planificador de misión ya que es muy importante.
una vez hecho esto usted puede tapar en las baterías y prueba que todo está funcionando como debería.
Siguiente paso.
