Cómo hacer un "Camaleón" con Arduino (2 / 4 paso)

Paso 2: cableado

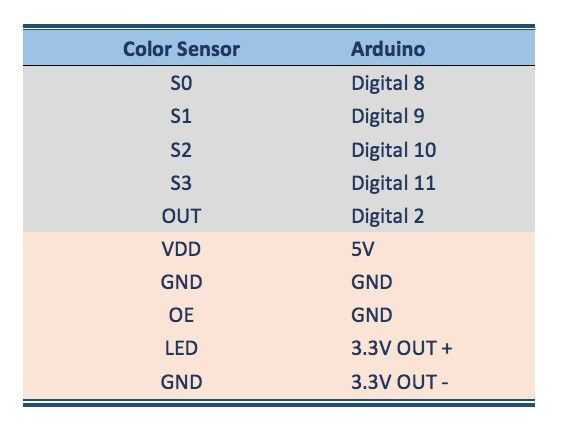

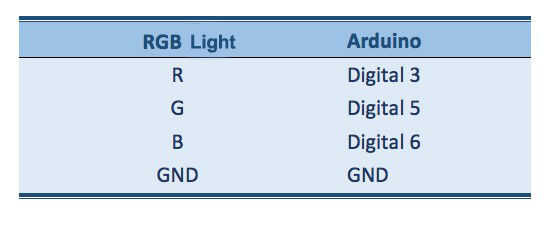

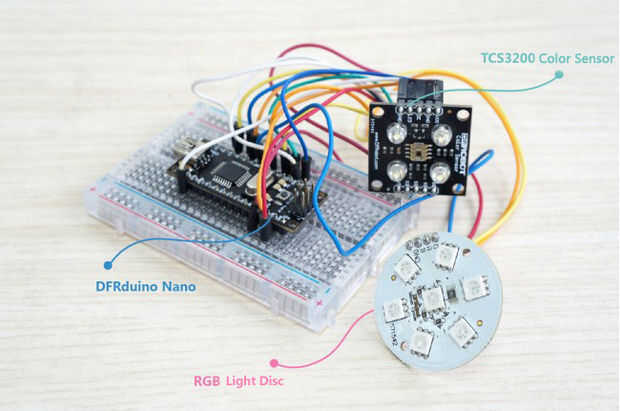

Para conectar el Sensor de Color TCS3200 con Nano, usted necesitará ampliar algunos puertos extras. Los cableados deben seguir correctamente con el programa, para asegurar la funcionalidad. Conecte el puerto del LED del sensor de color con 3.3V en Nano. Ver esquema adjunto para detalles.
