Cómo hacer tu propio portátil frambuesa pi (2 / 6 paso)

Paso 2: Preparación de la pi, la pantalla y la madera

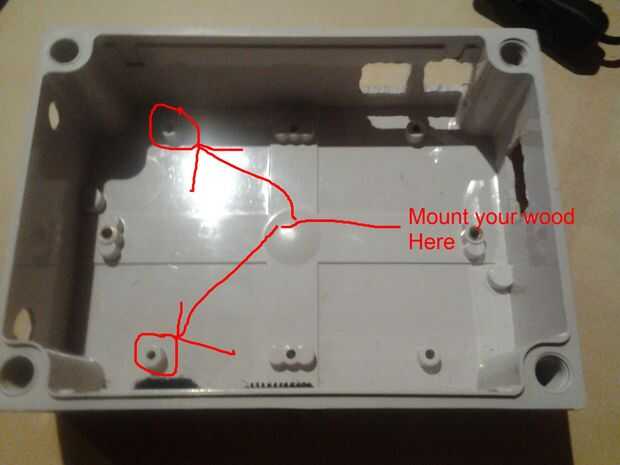

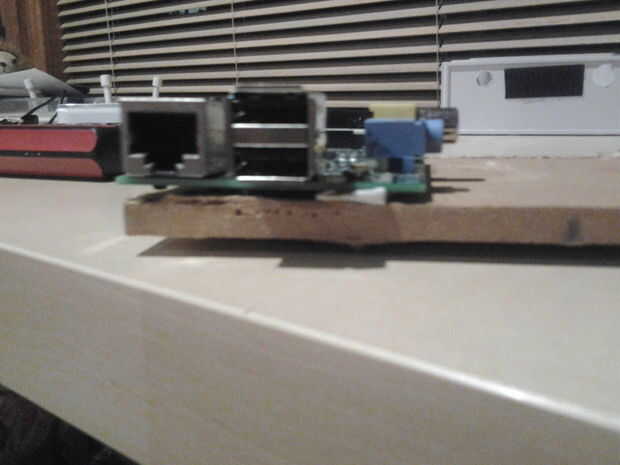

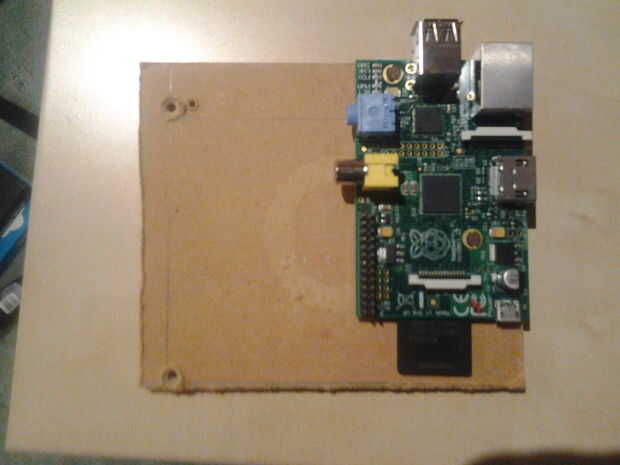

Tomar su pieza al azar de la madera y asegúrese de que encaja plana dentro de la caja y es que el 2 tornillo se monta en el caso mostrado en la figura 2.1. Asegúrese de que también cubre la mayor parte del otro lado de la caja así. Una vez que tengas listo el madera, algunas perforaciones y atorníllelo en el caso. A continuación, es necesario fijar la Pi a la madera. Asegúrese de que el borde del PCB de Pi (el tablero verde thingy) está alineado con el borde de la madera, con los puertos USB y Ethernet sobresale de la parte superior y el poder, la ranura para tarjeta SD hacia la parte inferior, como en la figura 2.2. Luego, marcar y perforar algunos agujeros y utilizar más de sus pequeños tornillos para fijar la pi a la pieza de madera. Para evitar que el pi de la madera, utilice ya sea algún pequeño, o si eres ghetto como yo (o simplemente perezoso!), doblar papel del grosor apropiado y algunos agujeros en él. (Sí, realmente funciona! No podía creerlo mi bien! Ver Figura 2.3)

Para preparar la pantalla, quite primero el pequeño stand con un destornillador. Guardar para más adelante, en caso de que necesitamos otra vez para otro proyecto. Luego conecte el conector 9V al conector de alimentación incluido con la pantalla, utilice cinta y pegamento o soldadura. Asegúrese de que las obras de conexión y no se desmoronan! Debe buscar como figura 2.4
