Paso 2: Fabricación de tableros - y detalles adicionales.
Es Pin 4 y pin 8 es + 3,3 voltios.
El chip está conectado de esta manera:
1 GND 8. (+) 3.3 voltios
2 GND 7. TOMA DE TIERRA
3 GND 6. SCLK
4 GND 5. SDAT
Se recomienda colocar un 0.1uF condensador entre los pines 1 y 8,
y también un LED en serie con una resistencia de 330 ohmios (opcional) para decirle está en.
Es necesario que la Junta salte las conexiones llamadas
+ 3.3V y + 3.3V lazo (aviso esto también se conecta al pin 8)
y
+ 5V y + 5V lazo
Aviso ahora sólo hay 3 conexiones de borde más para hacer...
GND, SCLK y SDAT...

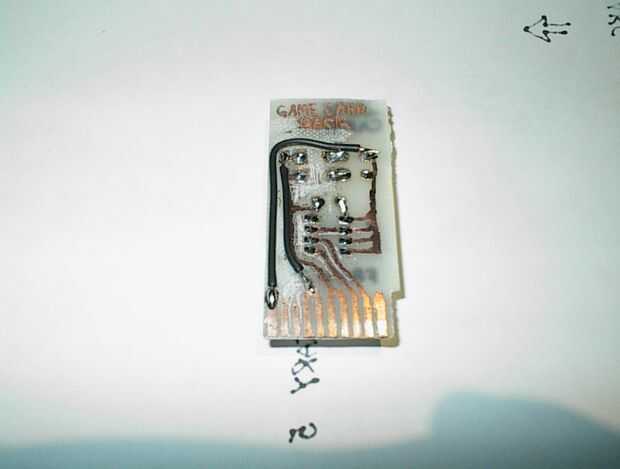

Y que todas las conexiones de borde en la parte posterior de la Junta,
así que teniendo en cuenta que son al revés:

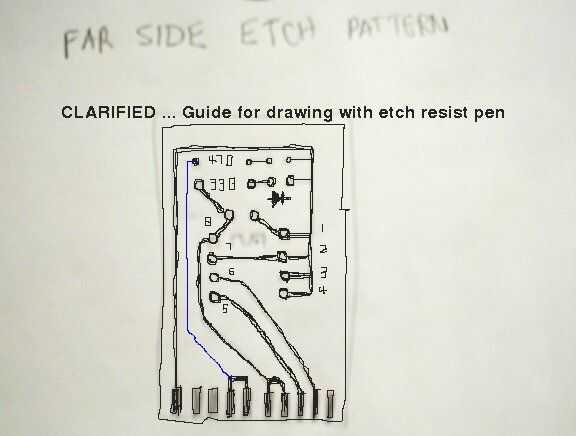

Mirando la parte posterior del tablero las conexiones serán en este orden.
GND NC NC /--\ /--\ SDAT SCLK NC
y / -\ representa dos líneas conectadas... recuerda que el
segundo par es el 3 voltios que va al pin 8, y aparece ese pin 8
en la parte superior izquierda (cuando se mira en la parte posterior del tablero).
NC significa que esa línea de traza del borde no está conectado a nada.
Si está añadiendo un chip a la placa de experimentadores, hacer la
conexiones a la hilera superior de orificios sobre las conexiones de borde
que están claramente marcados en el orden inverso en la parte delantera de la Junta.
(por supuesto...)
PELIGRO: confusión sobre el orden de las conexiones es probable. Ten cuidado.
Observe otra vez que cuando se conecta al chip de la parte trasera y luego la
también se intercambiarán las columnas izquierda y derecha de pins en el chip.

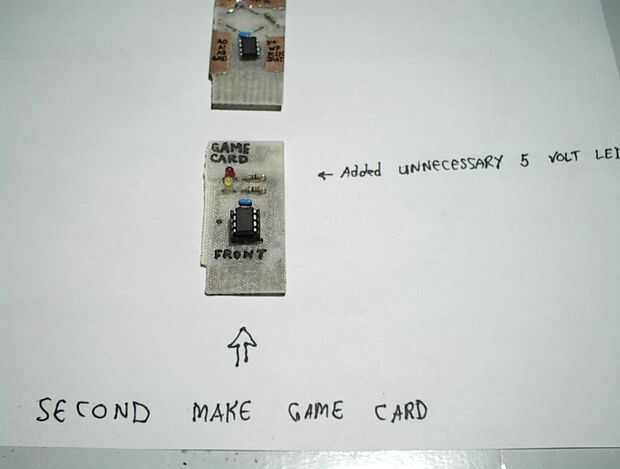

Cuidado con el hecho de que mi pequeño cable negro va innecesariamente de
5 voltios conexiones de borde al "5 voltios" (rojo) LED de bucles, y el alambre es
ocultar parte de la traza para los 3 voltios al pin 8 (en la segunda foto).
