Cómo hacer Makeblock XY Plotter v2.0 (8 / 13 paso)

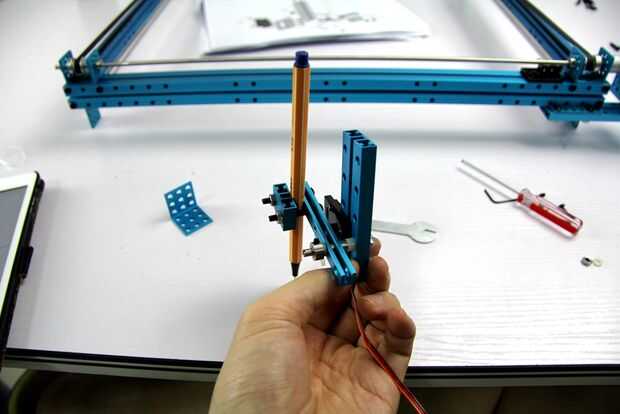

Paso 8: Montaje de la estructura de la pluma de elevación

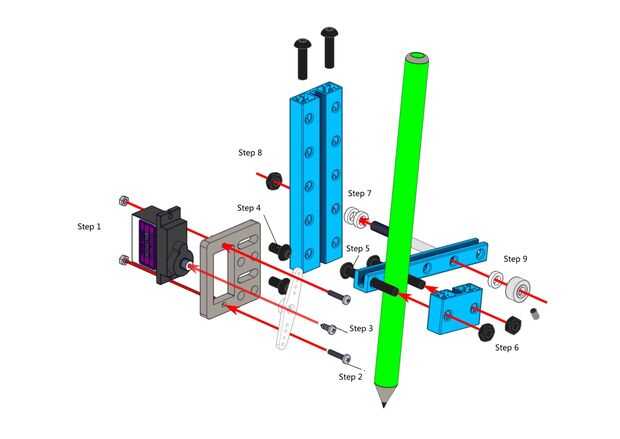

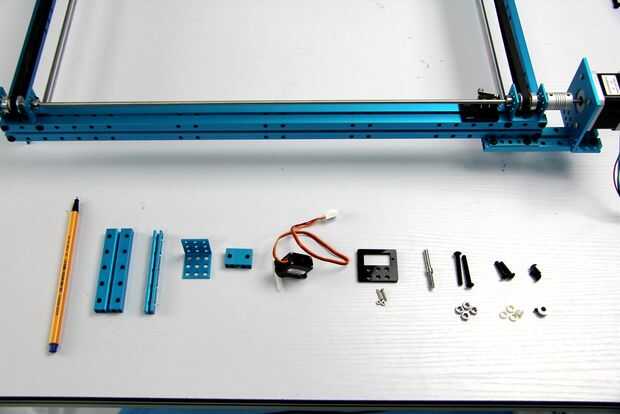

Lista de materiales,

1. Pencil.etc(provide for oneself) x1
2. viga 0824 80 x1
3. Haz 16 0824 x1
4. Haz 0808 72/80 x1
5. micro Servo fijada rebanadas x1
6. 9g Micro Servo x1
7. rosca de eje 4x39mm x1
8. tornillo M4 x30 x2
9. tornillo M4 x16 x2
10. tornillo M4x8 x2
11. tornillo M2x10 x2
12. tuerca M4 x3
13. tuerca M2 x2
14. tornillo M3x5 sin cabeza x1
15. eje cuello x1
16. anillo plástico 4 x 7 x 2 x3

Procedimientos,

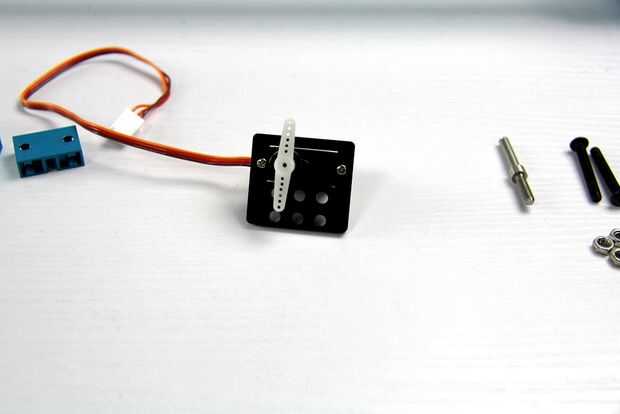

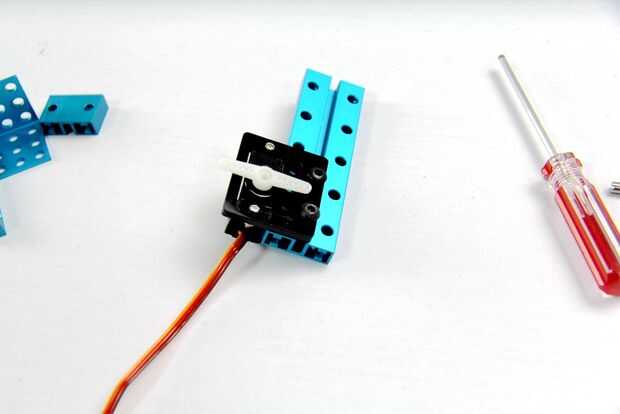

1. Fije el Micro Servo de 9g en las láminas de acrílico servo con tornillos y tuercas M2.

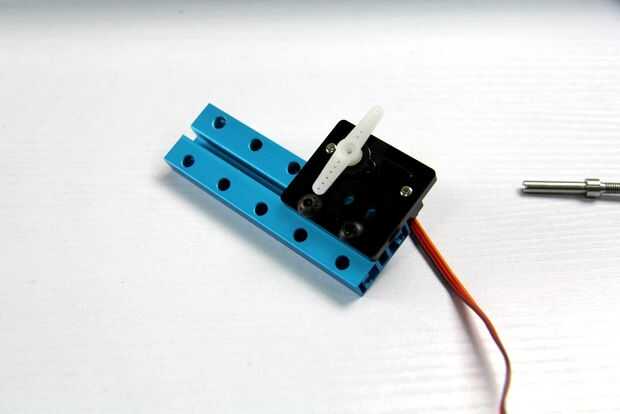

2. Instale la estructura de servo en viga 0824 80.

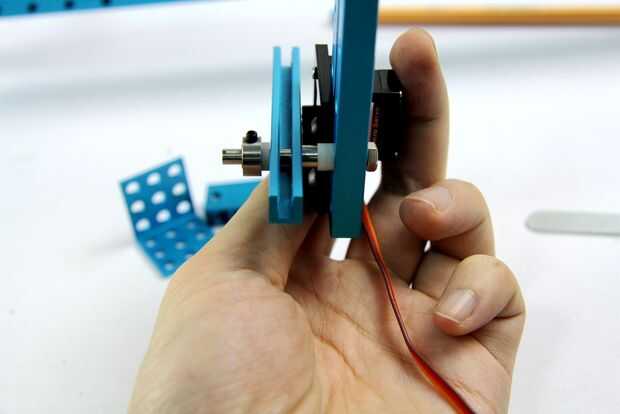

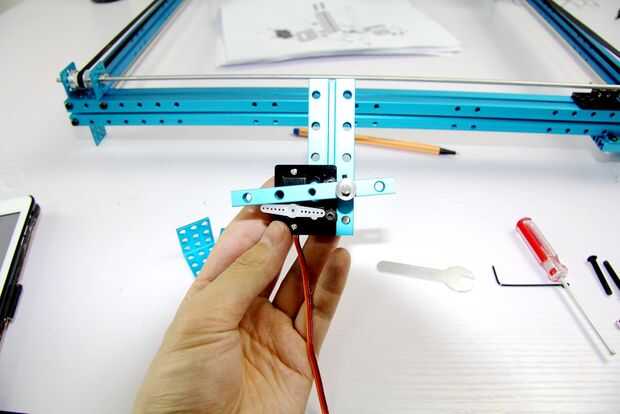

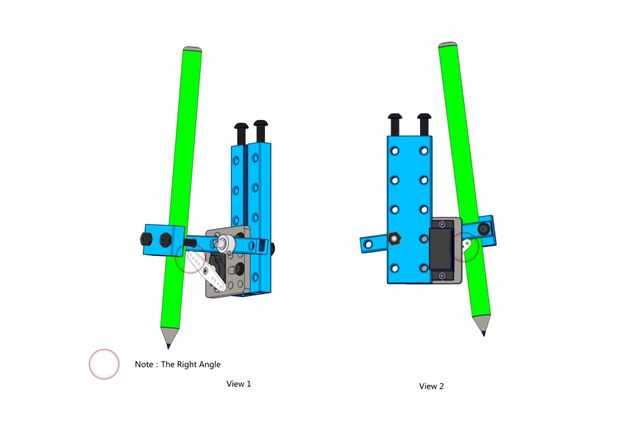

3. Instale la viga 0808 con eje roscado. Por favor siga las instrucciones de la imagen. Usted podría encontrar que el servo funciona para levantar la pluma.

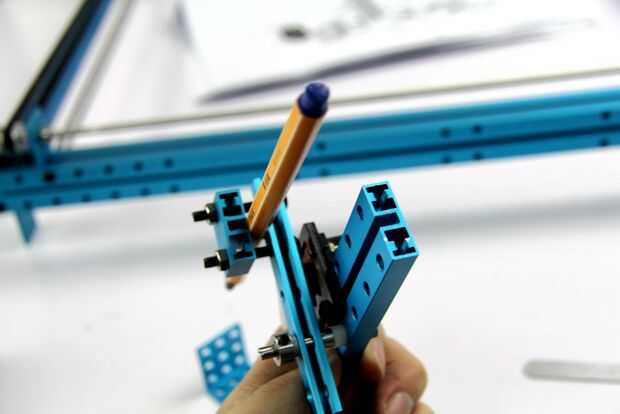

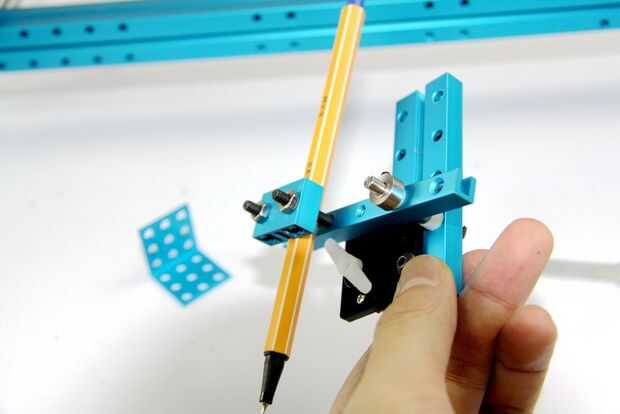

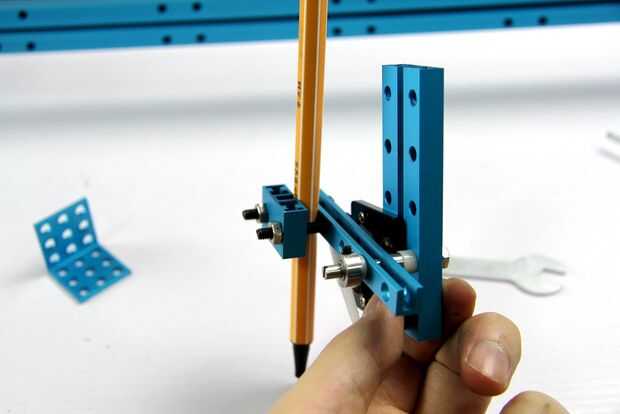

4. Busque el tornillo M4 x 30. Sujete la pluma con la viga 0824 y tornillos.

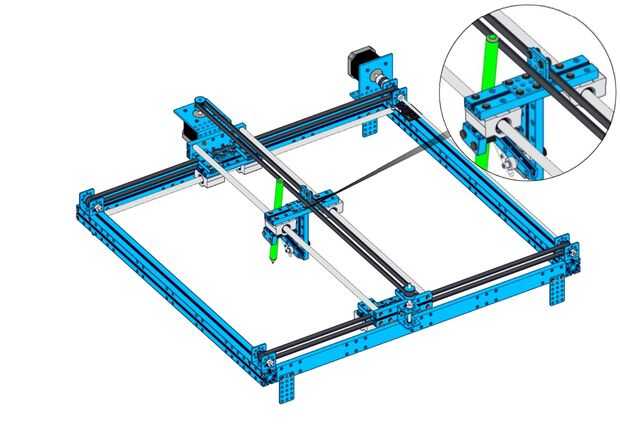

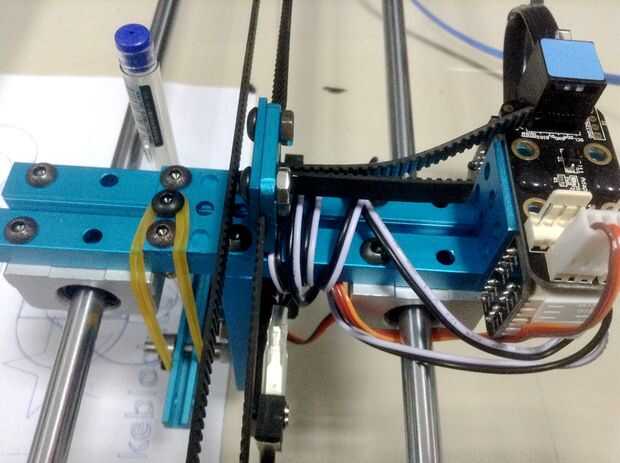

5. instalar toda la estructura en el eje x.
