Cómo hacer Makeblock XY Plotter v2.0 (4 / 13 paso)

Paso 4: Instale el primera micro interruptor de límite

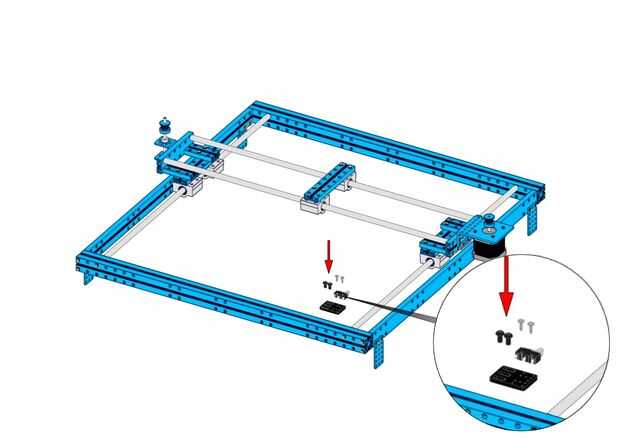

Lista de materiales,

1. micro interruptor x1
2. LS soporte x1
3. Cruz x6.5 empotrar Pan cabeza aprovechando tornillos ST2.2 x2
4. tornillo M4x8 x2

Procedimientos,

El paso es muy fácil. Sin embargo, todavía hay dos puntos que necesita mirar hacia fuera,

1. Instale el interruptor micro en la dirección correcta.

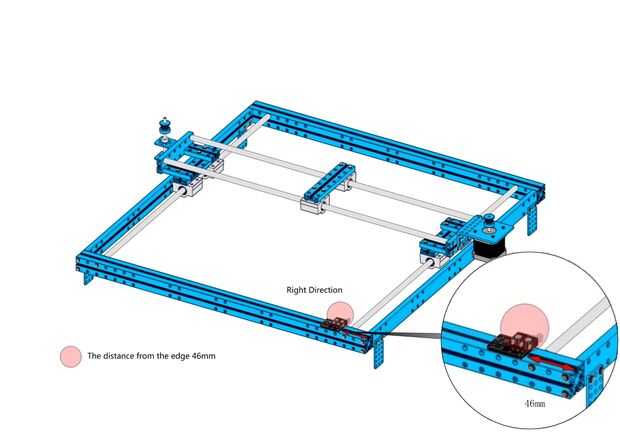

2. la distancia entre el borde de la beam2424 y el soporte de LS debe ser de 46mm. Asegúrese de que la Deslice la unidad quisiera tocar el interruptor micro cuando mueve al borde.
