Paso 2: terminología
Cuando primero familiarizarse con las máquinas de CNC, hay una gran cantidad de términos específicos que ayudarán mucho en nuestro entendimiento si tenemos sus definiciones al principio.
- CNC - "Control numérico de computadora" - para nuestros propósitos, todo esto significa es que hay una herramienta que está controlada por una computadora. Esto podría ser un láser, extrusoras impresoras 3D o brazo robot, pero en este caso, es un giro muy rápido fresado
- CAD - "diseño asistido por computadora" - refiriéndose al software, estas aplicaciones permiten a alguien para diseñar un modelo de 3 dimensiones de una pieza. Para nuestros propósitos, la parte que el diseño es se corte en el Othermill.
- CAM - "ordenador asistido por fabricación" - refiriéndose al software, estas aplicaciones tomar en información sobre la máquina que estamos utilizando y el modelo 3D y se traduce las cosas en las trayectorias de herramienta o comandos para la máquina CNC. Los archivos creados de esta manera se guardan a menudo como "g-code".
- g-código - un archivo que contiene los comandos que entienda la máquina CNC. Este archivo le dice a la Othermill que hacer.

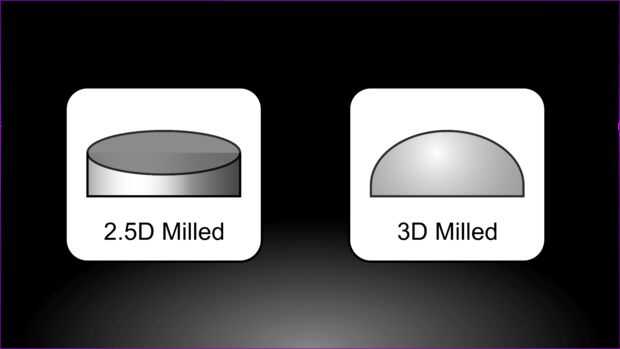

- D 2,5 fresado - corte de un objeto 3D desde un archivo 2D. Esto puede ser un poco confuso, pero Piénsalo de esta manera: usted está mirando hacia abajo en una hoja de plástico es media pulgada de grosor, cortar un círculo de ella y quitar el círculo. ¿Qué forma tiene? Un cilindro. Cortamos algo en 2 dimensiones, pero el resultado fue 3-dimensional, por lo tanto se considera "2.5 D fresado". Las imágenes podrían ser útiles en la comprensión.
- Fresado 3D - creación de curvas o formas 3D en ángulo. Si desea crear la parte superior de la mitad de una esfera, usted necesita poder fresar en 3 dimensiones. Se curvan los lados de la forma, lo que es claramente diferente que el ejemplo del cilindro anterior. Esto es verdadero fresado 3D.

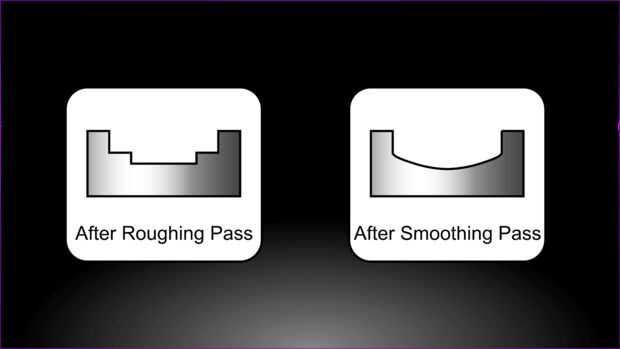

- Paso de desbaste - una serie de comandos que sigue a la máquina CNC, pretende eliminar una gran cantidad de material de stock de manera oportuna, pero sin un acabado liso
- Paso de suavizado - una serie de comandos que sigue a la máquina CNC, diseñado quitar pequeñas cantidades de material de stock, crear detalles finos y superficies lisas

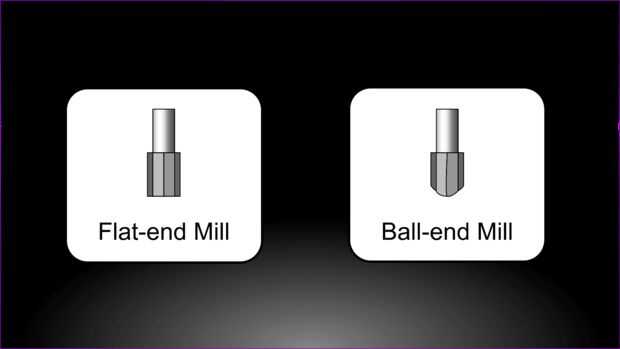

- Planos molino cabeza - un poco de fresado con extremo plano. Estos son más comúnmente utilizados para operaciones de desbaste y corte a lo largo de bordes precisos
- El molino de bola cabeza - un poco de fresado con un extremo redondeado. Comúnmente se utilizan para suavizar curvas 3D y operaciones
