Paso 2: Construir el circuito
Empezar por pasar los cables de puente de pines GND y 5V de Arduino a las bandas rojas y azules en el protoboard. Esto simplifica la construcción del circuito y libera algo de espacio en el Arduino.
El display de siete segmentos de varios dígito es el más complicado, pero es realmente sólo un montón de LEDs en la misma vivienda. Puesto que hay cuatro dígitos y siete segmentos y un decimal de cada dígito, si cada LED tiene su propio pin con un cátodo común, habría 29 pins! Esto es obviamente más que el Arduino puede apoyar, por lo que este indicador sea indexado para que cada segmento puede ser iluminado utilizando cada dígito como un terreno y cada segmento como una entrada positiva. Por ejemplo, para mostrar un segmento A en el número 3, el Arduino establecería patillas 2, que controla el segmento al alta, y 12, que es la base para el número 3,
a la baja. El display de siete segmentos es controlado por los pines 2-8 y 10-12.

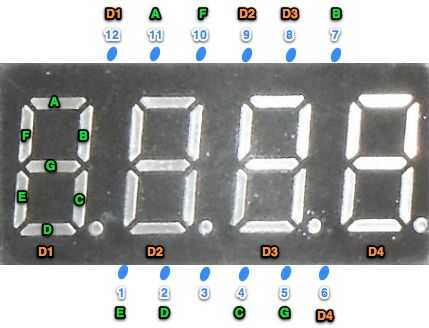

Conectar el Arduino y mostrar pines usando los cables del puente como sigue (consulte el diagrama del circuito si necesita ayuda):
Pin 2 = segmento A
PIN 3 = segmento B
Pin 4 = segmento C
Pin 5 = segmento D
PIN 6 = segmento E
PIN 7 = segmento F
Pin 8 = segmento G
PIN 10 = dígito 1
PIN 11 = dígito 2
Pin 12 = dígito 3
A continuación, conecte el obturador o el LED al pin 13 y GND. Mi disparador remoto no ha llegado todavía, pero planea utilizar el pin 13 para reemplazar la función del botón. Voy a publicar los planes cuando lo hago.

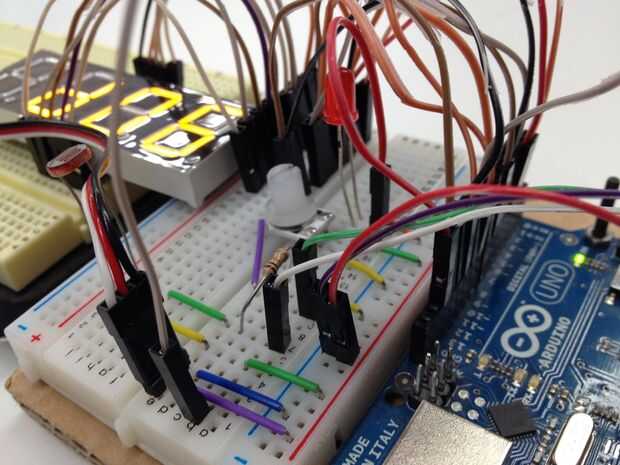

Montar el servo en el protoboard. Ejecutar un puente del pin 9 al cable de señal del servo y fuente de 5V y GND de los rieles de la placa a los terminales positivo y negativo del servo.

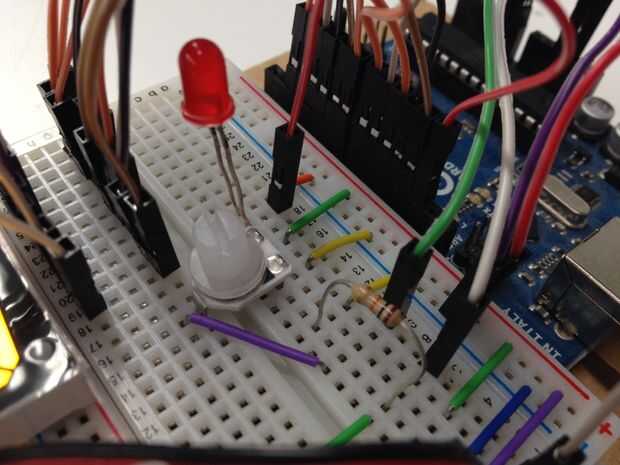

Ahora, hacer una tensión dividiendo el circuito con el fotoresistor. Conecte un extremo de la fotorresistencia en el riel de 5V en la protoboard mediante un puente de alambre. Ejecutar un puente desde el otro terminal de la fotorresistencia al pin analógico A0. Además, conectar una resistencia de 10kΩ para ello sane de la fotorresistencia. Ejecute el otro extremo a tierra. Consulte el diagrama del circuito para obtener ayuda.
Para obtener más información, consulte http://en.wikipedia.org/wiki/Voltage_divider
El último elemento del circuito que debe construirse es el potenciómetro que actúa como un sensor para el intervalo de captura. Los potenciómetros tienen tres terminales: dos que pueden ser positivo o negativo y un limpiador. Conecte el limpiaparabrisas (generalmente la media terminal) al pin analógico A1 a través de un puente de alambre. Conecte uno de los otros dos terminales para el riel de 5V y el restante para el carril de tierra en el protoboard.
¡ Felicidades! Su circuito está completo.
