Cómo: grabador del Laser! (7 / 8 paso)

Paso 7: Terminando:

para terminar la construcción física del láser sólo necesitamos añadir los topes y el tablero de control:

materiales:

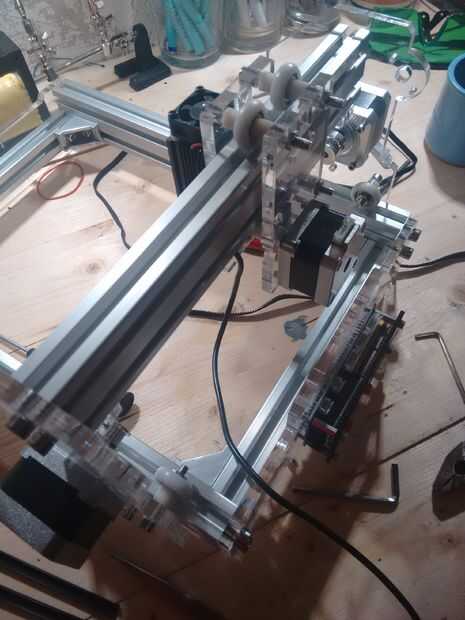

tablero de control (1.) (Foto 5)

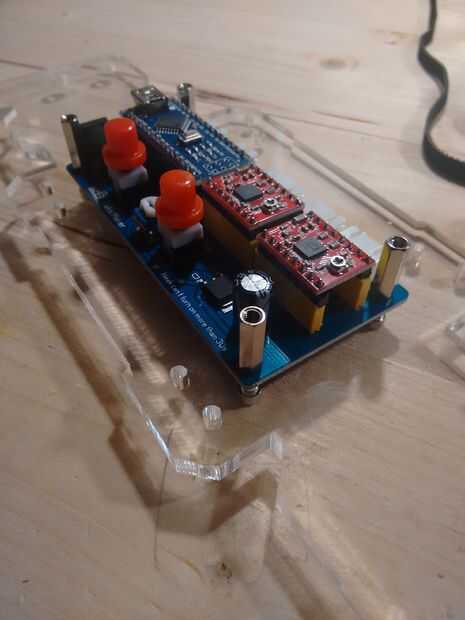

(2) acrílico las placas de extremo (Foto 2)

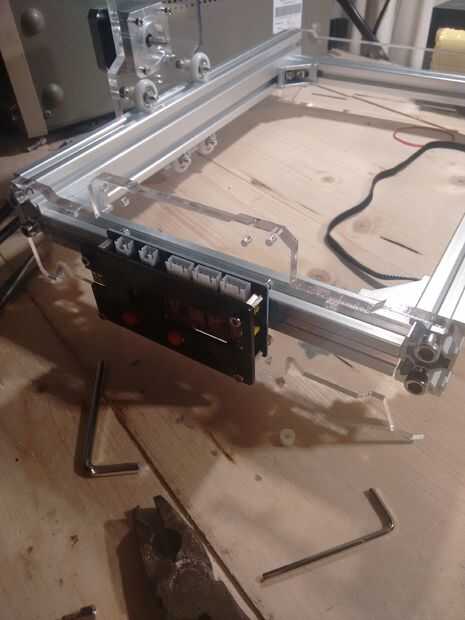

(3) pernos medio (marcados en el cuadro 6)

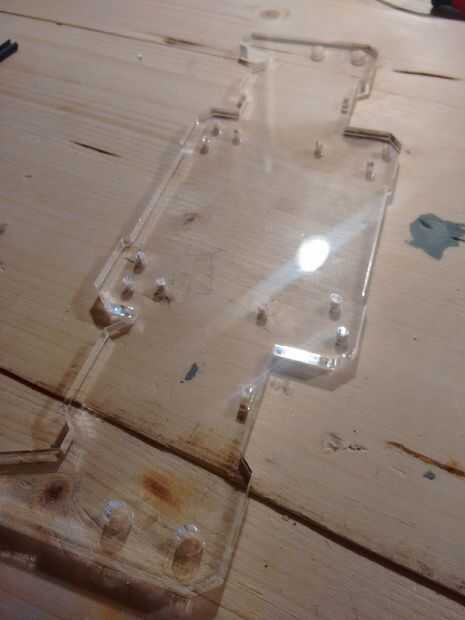

placa frontal de acrílico (4). el tablero de control (cuadro 7)

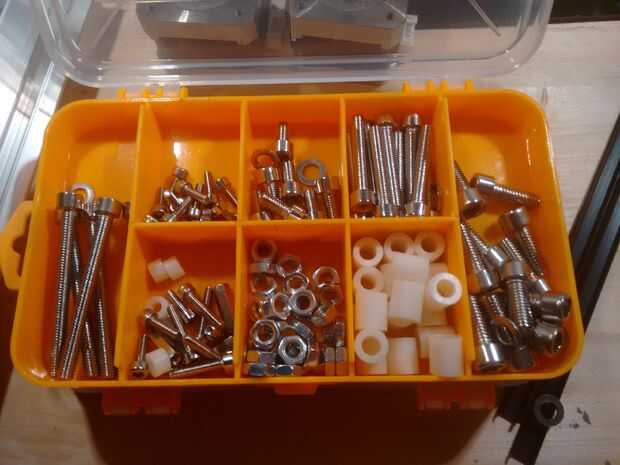

(5.) pequeños tornillos y tuercas para la sujeción de la tarjeta de control

cables de motor paso a paso (6).

Asamblea:

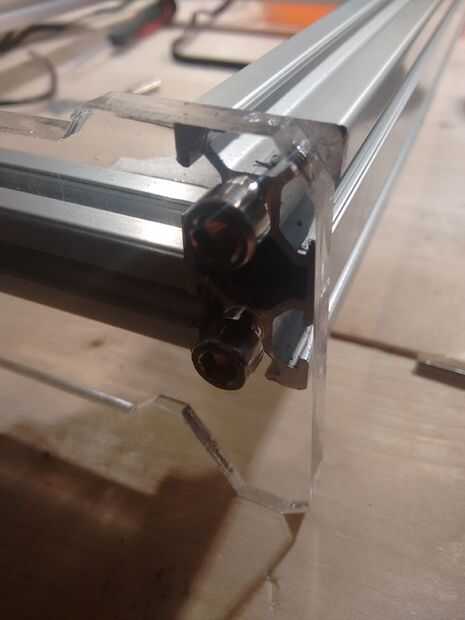

(1.) tornillo final las placas en los extremos de la estructura (imagen 9)

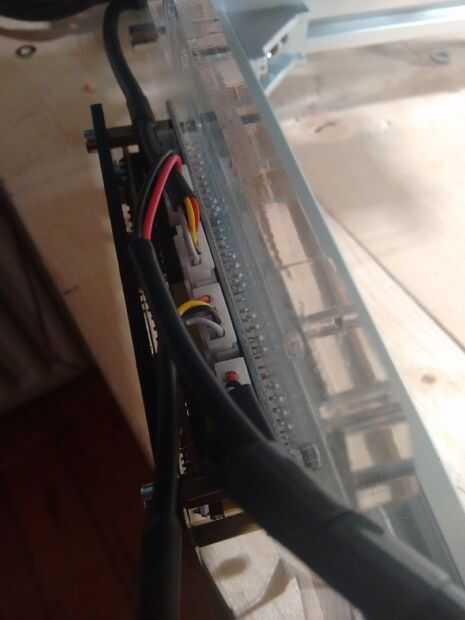

(2.) perno de la Junta de control en la placa de extremo (Foto 3)

(3.) perno de la placa frontal a los separadores en el tablero de control

alambre (4). los steppers para el tablero de control, enchufe los dos motores de pórtico en las dos tomas rotulados y y enchufe el motor de montaje de láser en la toma marcado x

(5.) el cable del láser en el enchufe marcado laser

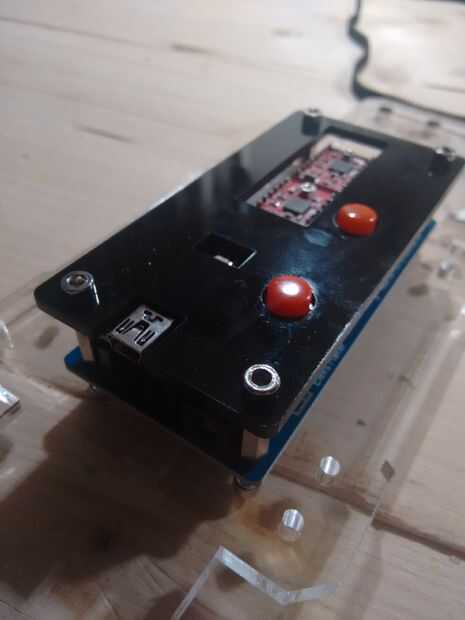

(6.) estar satisfecho con usted mismo que usted construyó. (cuadro 1)
