Cómo fabricar una caja de almuerzo en una fuente de alimentación 0-12V dual. (3 / 6 paso)

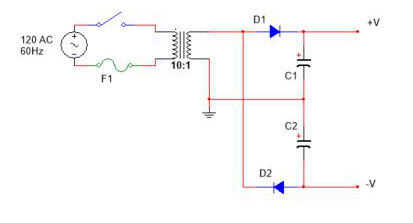

Paso 3: Construyendo el la salida rectificada del transformador

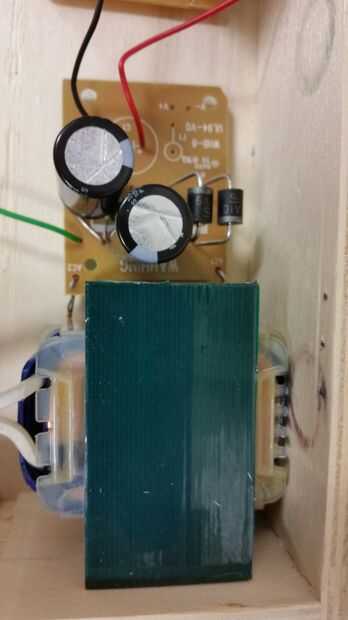

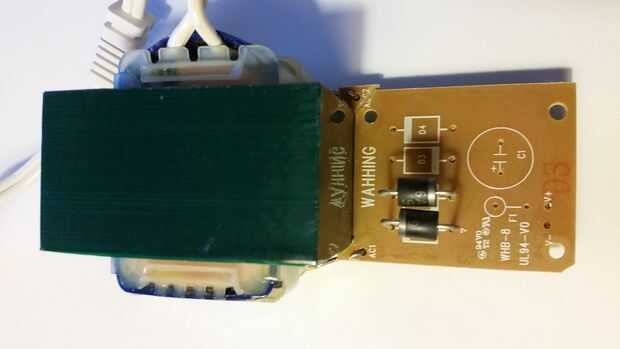

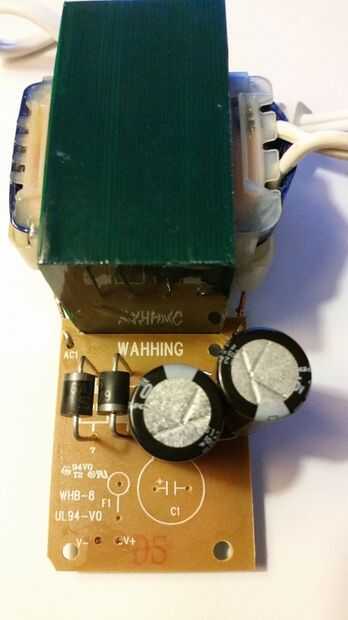

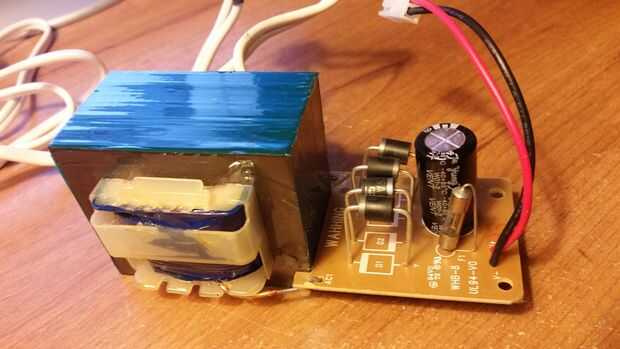

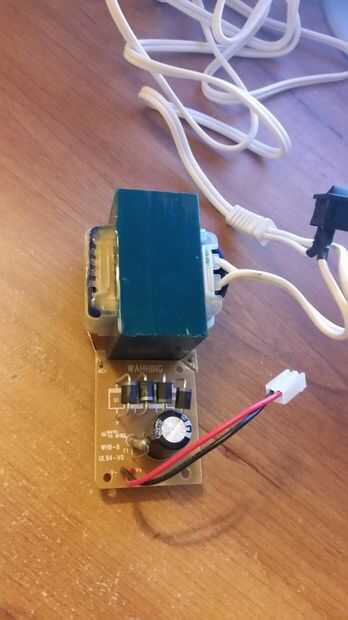

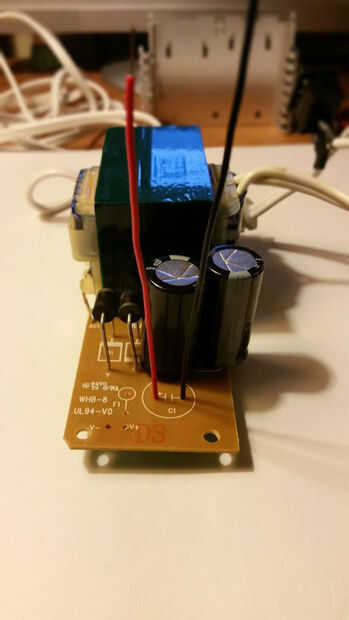

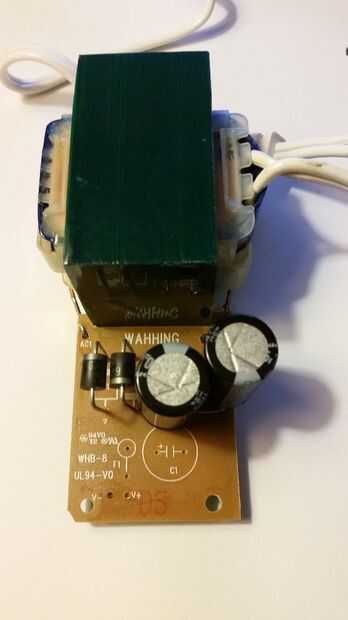

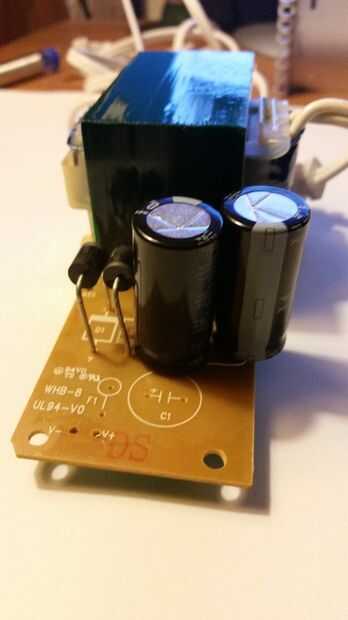

Pude reciclar un transformador con un puente rectificador ya conectado. Mantuve dos de los diodos en el tablero y coloca las tapas 000uF 10, directamente en el PCB.

Diodos 1N4001 pueden utilizarse aquí en lugar de los reciclados que he utilizado.

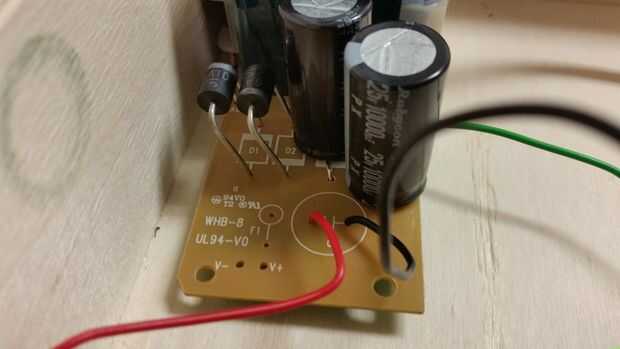

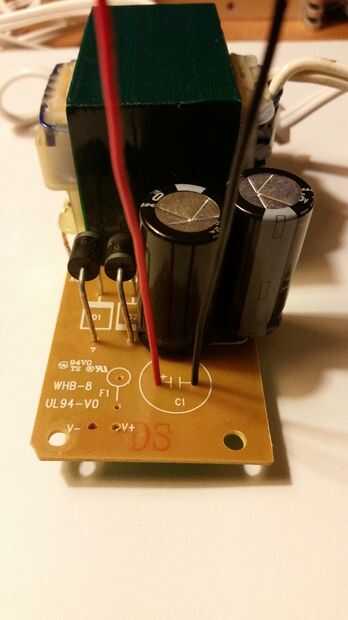

Rojo = voltaje positivo

Negro = voltaje negativo

Para el cable de tierra perforó un agujero en el PCB, a raspar la capa verde y había soldado el alambre para el secundario del transformador.

Verde = tierra
