Cómo escribir una buena electrónica Instructable (2 / 7 paso)

Paso 2: Haga una lista de materiales detallada

Cada proyecto de electrónica debe empezar con una lista de Buenos materiales. Mi número uno Consejo es proporcionar enlaces exactos a las partes que utilizó cantidades. Incluir una lista de herramientas necesarias para hacer el proyecto - no todo el mundo tiene un cortador láser o impresora 3D o incluso un soldador para importa. Estos son ejemplos de listas de materiales "buenos" y "malo" (para un "proyecto" que va a utilizar como ejemplo en los pasos de pareja):

Lista de materiales mal

• protoboard
• baterías
• LED
• resistencia
• interruptor

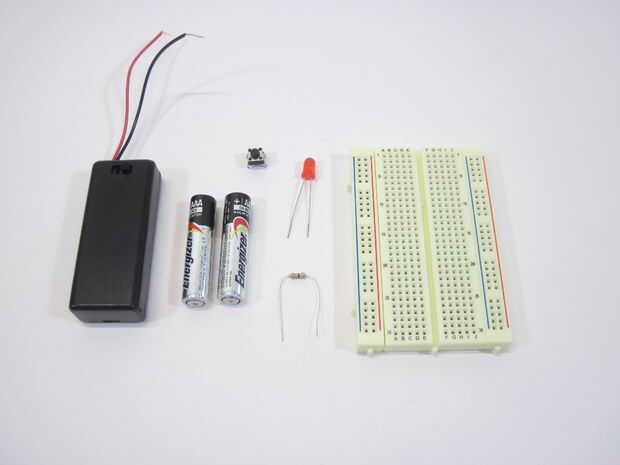

Lista de materiales buena

• sin soldadura breadboard (1)
• soporte de la batería 2xAAA (1)
• Baterías AAA (2)
• LED 5 mm rojo (1)
• resistencia 330 ohm (1)
• pulsador mini (1)

Más en general, he visto dos infracciones recurrentes que usted debe intentar evitar:

• Uso de piezas que "acaba de poner en" sin más explicaciones.
• Uso de una sola palabra como "resistencias" o "transistores" sin especificar, tamaño, tipo o cantidad.

Tomemos dos ejemplos con más detalle: transistores y cables.

Vamos a empezar con los transistores. Hay más de 100.000 resultados de la búsqueda para "transistor" en la Página Web de Digikey. Incluso un orientada al aficionado sitio como SparkFun, con una selección menor, devuelve varios resultados. Sin más información que el "transistor", no hay forma alguien sabe que parte tienen que hacer su proyecto. Así, podría ir más lejos y especificar el tipo (por ejemplo, NPN), o un paso más allá de eso y realmente especificar el número de parte (por ejemplo, 2N3904). Siempre recomendaría un enlace a donde compraste la parte . Navegando por el sitio web de un proveedor podría parecer como un pedazo de pastel a usted, pero puede ser intimidante para un principiante. Piensa en cuántos números difieren por sólo una letra o número y cuánta confusión que podría causar a alguien una electrónica de navegación del sitio por primera vez (por ejemplo, el L293 y controladores de motor L293D , que tienen diferentes páginas pero compartir la misma hoja de datos).

¿Qué cable? El alambre es un elemento muy común que "sólo poniendo alrededor." Probabilidades son que tiene existencias de la misma y no compra específicamente para un proyecto. Pero recuerde: "wire" puede ser demasiado vaga. ¿Qué tipo? ¿Qué medir? ¿Cable de conexión? ¿Cable de altavoz? ¿Alambre magneto? ¿Cómo alguien siguiendo sus direcciones exactamente saber qué usar? No hacer supongo que en las fotos. Incluso si usted no compra una parte o un general "consumibles" específicamente para este proyecto, tomar el tiempo adicional para ver links de donde lo sería comprarlas si es necesario más. Por ejemplo, aquí es un buen surtido de alambre de conexión de núcleo macizo de calibre 22.

Lo mismo pasa con casi cada otro componente electrónico que usted puede pensar. Resistencias, diodos, LEDs... lo que sea, y es probable que haya miles y miles de diferentes tipos con diferentes especificaciones. Proporcionando enlaces podría no funcionar para todos (por ejemplo, personas en diferentes países, y sé que algunas personas juran por eBay para mejores precios), pero ese esfuerzo extra por tu parte es sólo una forma más para hacer más accesible su proyecto.
