Cómo el control de LED con el proceso y Arduino (3 / 5 paso)

Paso 3: Haga la tarjeta de circuitos

he creado el tablero de circuito mediante CADsoft Eagle.  Desde que supe que estaba utilizando un arduino que quería hacer un protoshield que cabría el espacio impar de las tarjetas USB, así que de nuevo a internet para encontrar la parte derecha del águila.  Terminé usando el diseño Protoshield que fue diseñado por La señora Ada.  Si no está familiarizado con su trabajo le debe comprobar hacia fuera.   Sus proyectos y contribuciones al mundo de la computación física son excepcionales y la mayor parte de su trabajo es dar a las personas como yo una oportunidad de tomar sus propios proyectos al siguiente nivel.

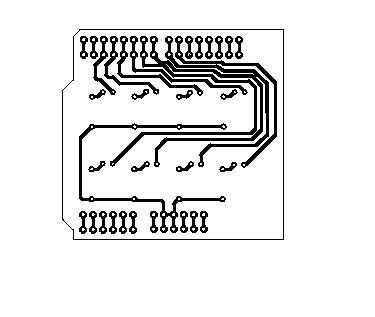

Después encontré el diseño protoshield, me abrió y había modificado en águila para lo que se ve a continuación.  La segunda imagen es cerrar el PDF que se creará la Junta final.  Hay un montón de gran instructables sobre grabado su propio circuito, así que no voy a entrar en todos los detalles aquí.  El método que me gusta usar es describir maravillosamente en de TechShopJim instructable.

Paso uno: Imprimir el PDF (que se encuentra debajo) en la revista papel, papel fotográfico de alto brillo o un papel para el PCB.  Imprimir mediante una impresora láser.  no escala, dispuesto hacia fuera en un 8 1/2 por 11 pedazo de papel y se debe imprimir bien con modificación
Paso dos: Recortar el diseño dejando un poco de una frontera alrededor del diseño.
Tercer paso: cortar un trozo de su revestido de cobre que es un poco más grande y el diseño.  la junta puede ser cortada por una sierra de cinta, Sierra de un hack.  Pero generalmente voy a utilizar un cúter o cuchillo Xacto por anotar una y otra vez rompiendo a lo largo de la línea y limpiar el borde con papel de lija.
Paso cuatro: limpio el cobre revestido con lana de acero o estropajo de SOS hasta que brilla, lo enjuague y asegúrese de no tocar la superficie con las manos.  Cualquier grasa se hará para que no se pegue el toner al cobre.
Paso 5: Coloque la placa de cobre revestida sobre una superficie plana con el cobre hacia arriba, ponga el recorte diseño toner abajo sobre el cobre y cinta adhesiva en su lugar, coloque una toalla de papel sobre todo y hierro en la la posición más alta en la plancha.  SIN VAPOR.  Coloque la plancha directamente en la parte superior, dejar que el calor de la placa un poco antes de mover la plancha y luego tomar el borde de la plancha y pulir la cosa entera a hacer el toner se adhieren al cobre.  debe tomar alrededor de 3 minutos total. Quitar hierro y papel toalla.
Paso 6 : Sumerja la placa en agua para bajar el documento.  No ser áspero al intentar tomar el papel, el toner es muy frágil y fácilmente puede raspar.  (Si es por lo que no funciona, simplemente reanudar la tecla SOS o lana de acero para el tablero y limpie cualquier toner residual)
Paso 6: Etch!


** ACTUALIZACIÓN **

Puedes agarrar el PDF aquí.  Si usted está interesado en los archivos de Eagle, ella es el archivo .brd y el SCH
