Cómo el control DC motores con Arduino (2 / 4 paso)

Paso 2: Conectar los motores al escudo de tela

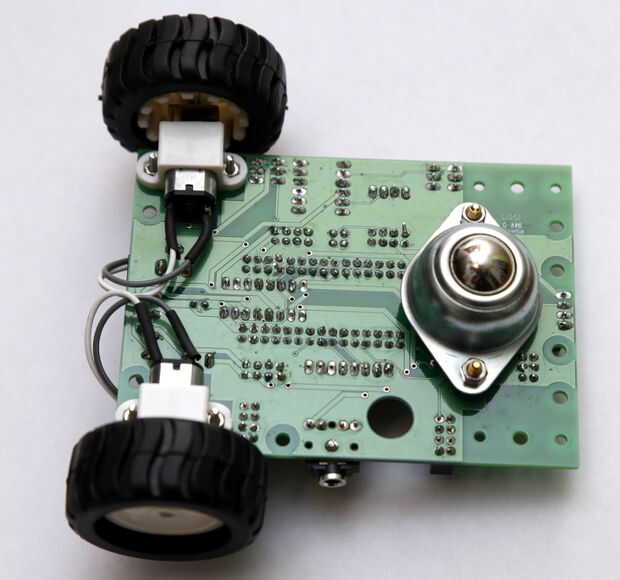

Utilice el destornillador para conectar los motores y la rueda giratoria en la parte posterior de la pantalla de tela. Cada motor tiene dos cables. Conecte los cables a los puentes como se muestra en el diagrama.

En el primer plano, muestra cómo están dispuestas las clavijas. Hay dos pernos encabezado cada D6, D9, 5V y GND. Esto hace fácil conectar dos motores DC o dos servomotores utilizando estos 8 pines. Del mismo modo, existe otro grupo de 8 pernos para D3, D10, 5V y GND controlar otro DC dos servo motores.
