Cómo ejecutar un reloj eléctrico de batería de las pilas (3 / 5 paso)

Paso 3: montaje

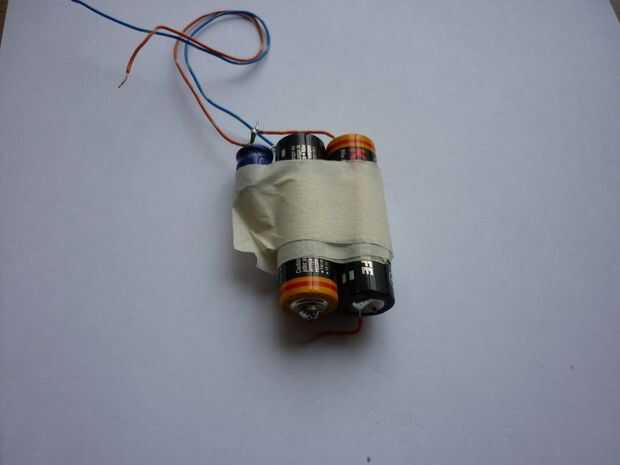

Las uniones de las baterías deben ser suavemente desgastadas para ayudar en el proceso de soldado. Las dos baterías son pegadas con cinta adhesiva, la conexión positiva de una al lado de la conexión negativa de la otra y el condensador electrolítico de 470uF luego pegar con cinta adhesiva hacia el final de la Asamblea como se muestra en la segunda foto de arriba.

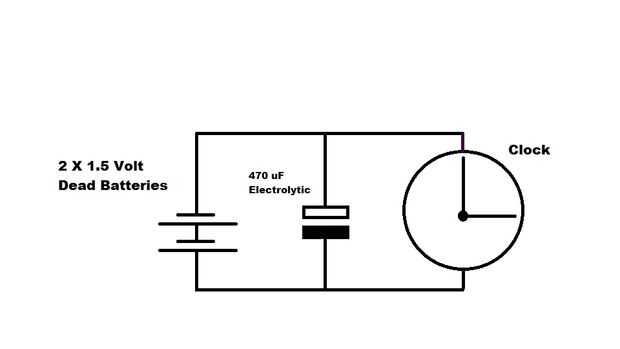

La conexión negativa de una batería se conecta a la conexión positiva de la otra en el extremo inferior de la Asamblea usando soldadura tubular y una longitud corta de gancho encima del alambre como se muestra en la segunda foto de arriba. Por este medio las baterías ya han sido conectadas en serie. En el otro extremo de la Asamblea el condensador electrolítico se conecta a través de las conexiones positivas y negativas y dos longitudes de gancho encima del alambre están conectados, uno para cada conexión del condensador electrolítico. Éstos forman el alimentación al reloj para corta las tiras por consiguiente. Consulte el diagrama de circuito muy simple arriba. Asegúrese de observar la polaridad al conectar el condensador electrolítico.

Las baterías pueden ser consideradas como pasado lo mejor y la función del condensador electrolítico es proporcionar una reserva de energía durante el pulso corto cada segundo.

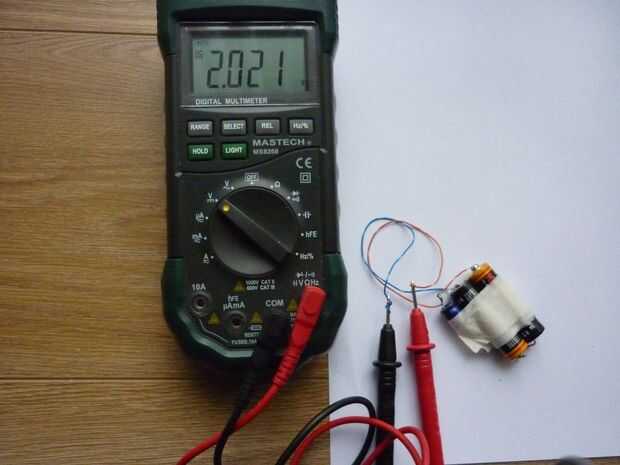

La tercera imagen muestra que la Asamblea en cuadro dos nos ha dado algo más de dos voltios.
