Cómo ejecutar un reloj eléctrico de batería de las pilas (2 / 5 paso)

Paso 2: Baterías requisitos de energía de reloj

Puede ser instructivo para mostrar sólo lo que los requisitos de alimentación de este tipo de movimiento del reloj realmente son. Para ello me poner una resistencia de 10 Ohm en serie con la batería y controlar la corriente con un osciloscopio.

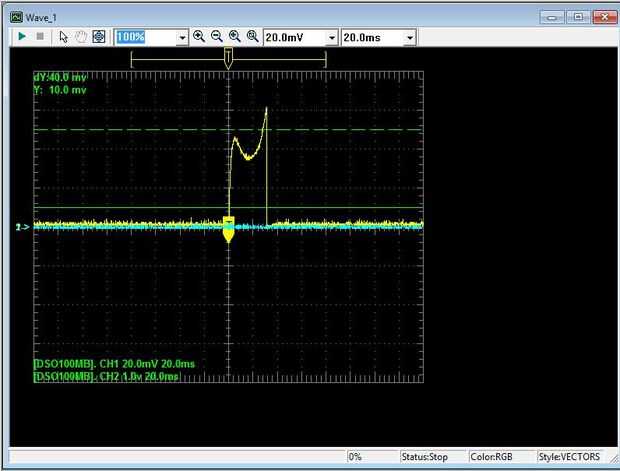

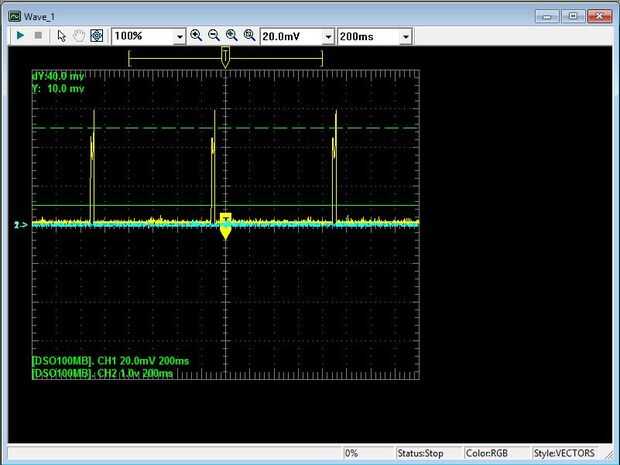

La primera foto es un volcado de pantalla de la corriente que fluye a través del resistor de 10 ohmios. Muestra pulsos estrechos una vez por segundo con un consumo casi cero en el medio. La segunda imagen muestra el pulso estrecho ampliado y muestra una magnitud de pulso de aproximadamente 4 miliamperios con un ancho de pulso de 32 milisegundos. Promediaron un segundo que esto equivale a una corriente continua de alrededor de 130 amperios micro que me resulta increíblemente baja, estos movimientos del reloj son muy eficientes y, creo, un crédito a la diseñadora.
