Paso 2: modelado 3d
En primer lugar abrir su elección de software de modelado 3d. Usar sketchup, http://www.sketchup.com/ , es muy fácil de usar, entender y tiene una galería 3d del modelo.
Antes de empezar a modelo 3d su pedazo de muebles me recomiendan medir el área y hacer el modelo 3d a escala.

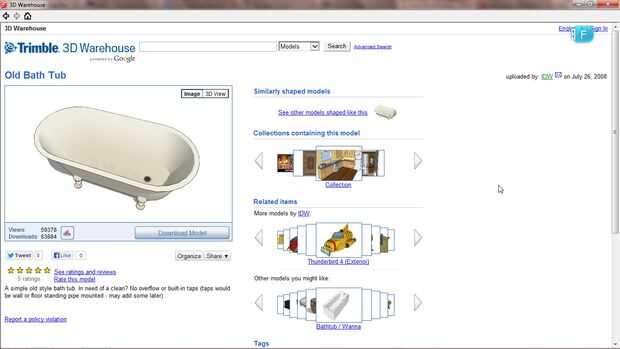

Utilicé un modelo de bañera fabricado por "IDW"
Guía de modelo 3D

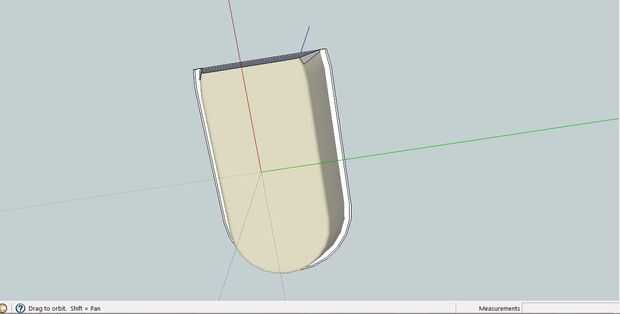

- Para empezar me abrió un modelo 3d de una bañera, en sketchup y quitado los pies de la bañera.

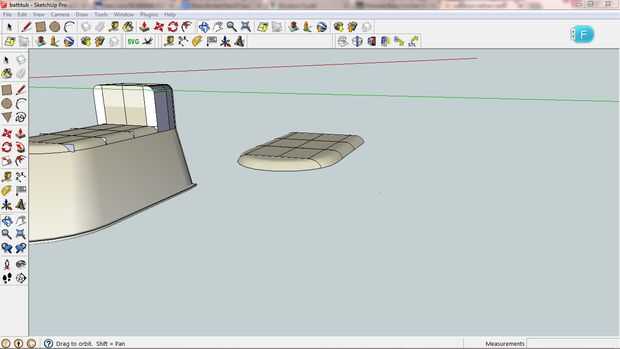

- Luego quita la tapa curva con la herramienta Borrador y lo reemplazó con un área plana de la parte superior.

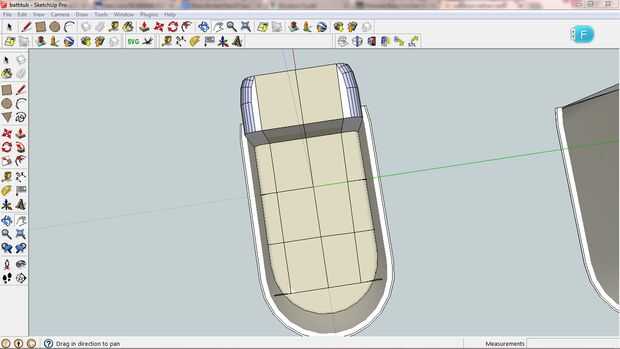

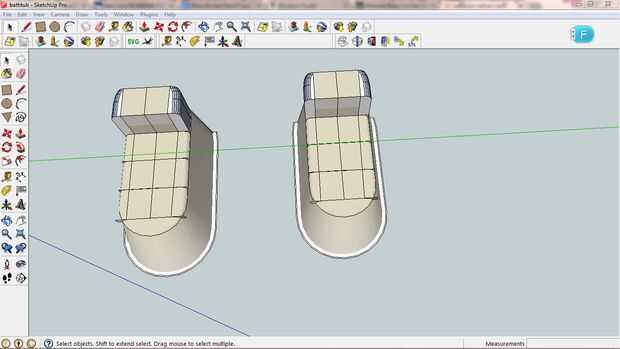

- A continuación que he marcado el área de los cajones.

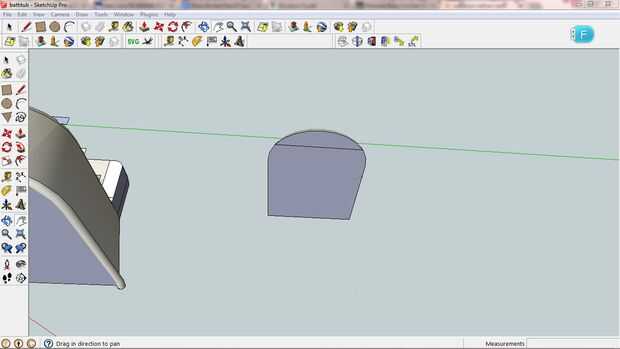

- Después de que dibujé un cuadrado alrededor de la curva, trazada alrededor de la curva, y lo hice en cada cajón para que pudiera volver a crear la curva más adelante en algún otro lugar en el modelo.

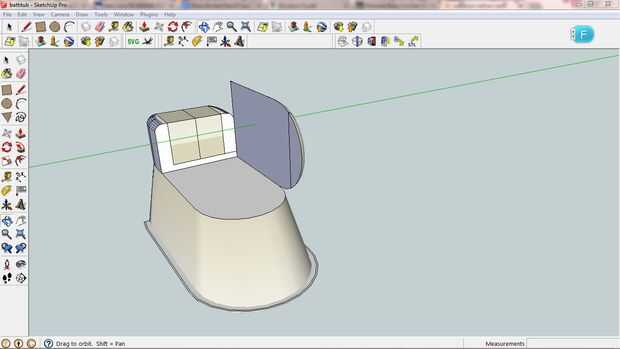

- Entonces saqué la tapa cajón hacia el exterior, copia de la curva en la parte inferior pegado en la parte superior y dibujó una línea para conectar los dos.

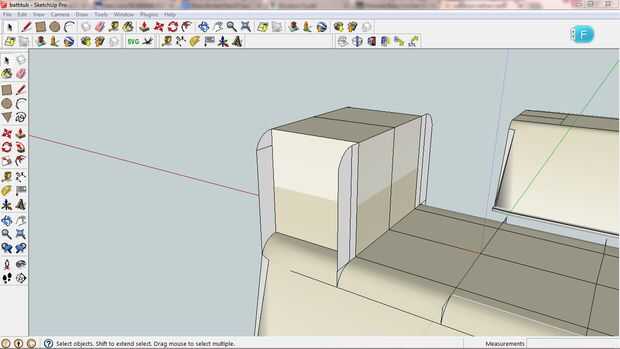

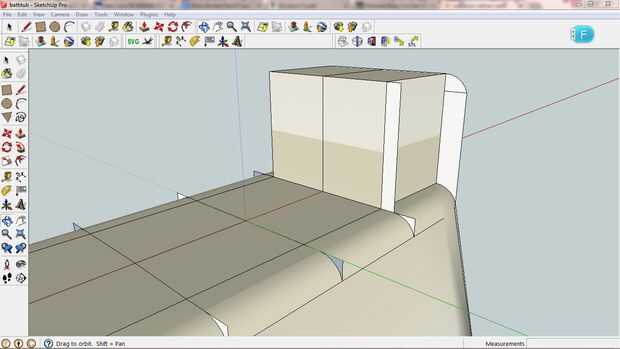

- A continuación dibuje una línea desde el borde de la curva hacia arriba a la misma altura que el resto del cajón y el otro lado y copiar la plantilla curva, pegar en la parte superior y dibujar una línea para conectar los dos.
- Ahora utilice la herramienta "Sígueme" en ambos lados

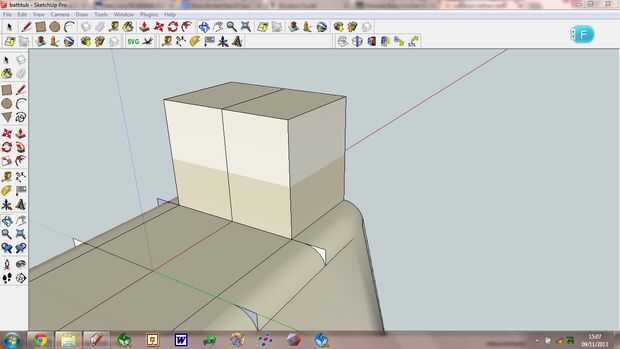

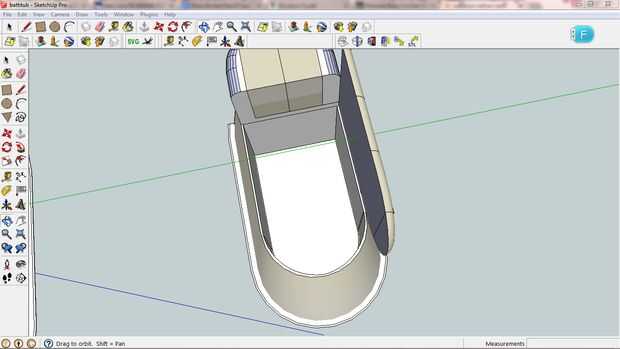

- Después de dibujar en la parte superior del cajón el ancho de la pared y saca casi todo el camino.
El armario

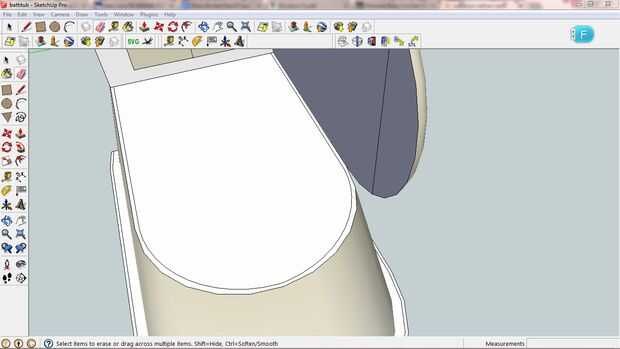

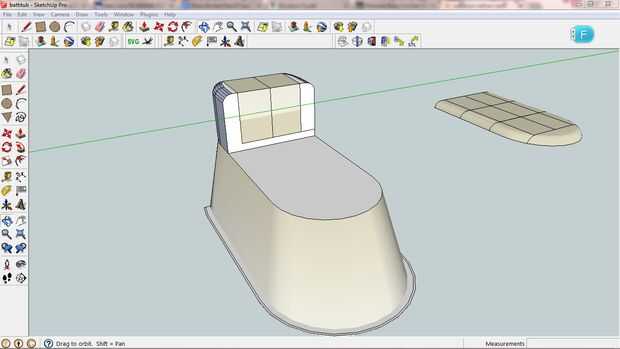

- En primer lugar copiar y pegar todo el modelo y borrar todo del modelo excepto la cara superior de la curva.
- Ahora borra las curva son superior en el primer modelo.

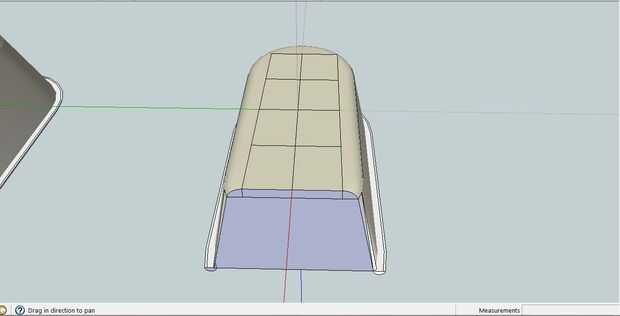

- Luego gira la tapa 90 grados y pasar al primer modelo.

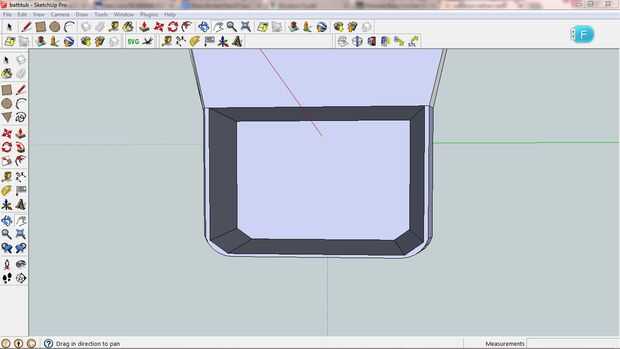

- Por último dibujar un contorno para el espesor de la pared y para sacar todo el camino.
Representación
Para la representación del modelo que utiliza la versión de prueba gratuita de Indigo Render para Sketchup http://www.indigorenderer.com/sketchup , pero es sólo un ensayo por lo que me encantaría escuchar sugerencias de software de render para sketchup.
