Cómo controlar un motor paso a paso con un FPGA (8 / 9 paso)

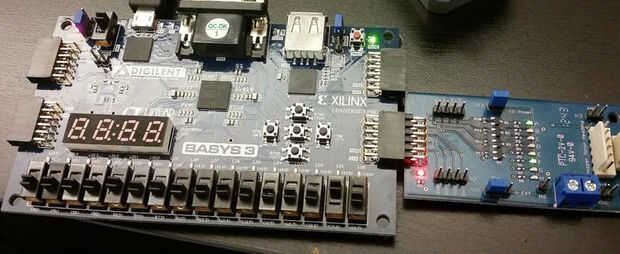

Paso 8: Conecte el PmodSTEP a la Basys3

A continuación necesitarás conectar el paso Pmod el Basys3, usé Pmod cabecera JC en mi código por lo que tendrá que ser enchufado en ese encabezado.
