Cómo construir una turbina eólica de 'avispa' (3 / 5 paso)

Paso 3: Los engranajes y generador

Hemos querido fijar los engranajes del sistema de forma que nos permita cambiar fácilmente la relación de transmisión si deseáramos. Hemos logrado esto montando el motor de 2 polos por lo que podría deslizar hacia arriba y hacia abajo; las tuercas de arriba y abajo el Monte estén apretadas entonces para definir la posición correcta de los engranajes en uso.

Materiales
Metacrilato de
Varilla acero roscada
12 tuercas
Chapa delgada
Motor

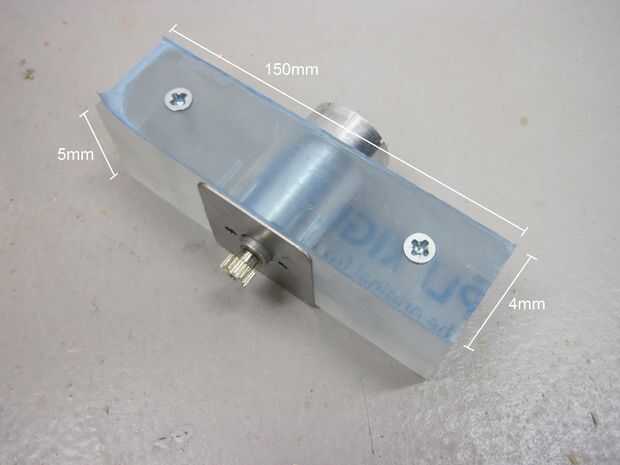

Bloque deslizante

El bloque principal se corta a las dimensiones de 150x5x4mm en la Sierra de banda, pero el resto se hace mediante CAD para asegurar la exactitud. Tras colocar el plexiglás en la máquina de CAD, está programado para cortar un agujero el centro muerto de 36mm de diámetro, para el motor. Alrededor de esto se cortan 4 agujeros para los tornillos de fijación.

El bloque ahora se gira 90 grados. Se realiza un orificio en cada extremo de las varillas de acero pasar a través. Estas son por el centro del bloque a una distancia de 25mm del extremo. Decidimos molino estos agujeros, como no necesitan ser tan exactos.

Ahora que el bloque se ha hecho, puede ser lijada para crear un acabado agradable.

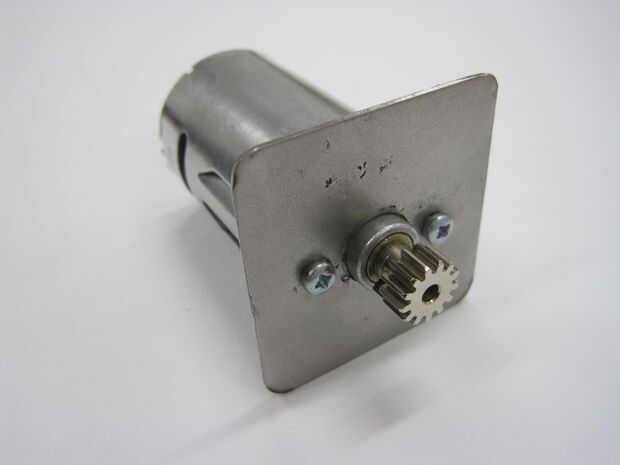

Placa del motor

El motor está asegurado en su lugar con una placa de metal. Se trata de un corte de acero para montar en la parte delantera del bloque deslizante. Se perfora un agujero para que quepa el motor y 2 agujeros se perforan cada lado para la fijación del motor. También es perforar un orificio en cada esquina para la fijación del bloque de metacrilato.

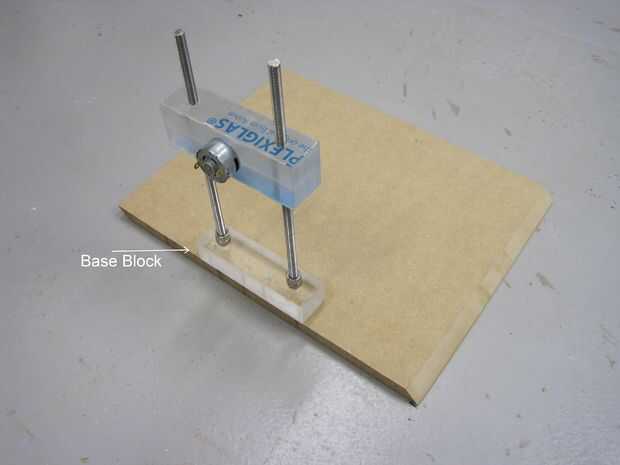

Bloque base

Este es otro bloque de metacrilato cortado a las dimensiones de 15x4x2.5mm. En las mismas posiciones como los agujeros verticales en el bloque anterior, 2 agujeros son perforados, pero solo la mitad. Sin embargo estos agujeros se enroscará para sostener las varillas de acero seguro. También haya perforado los agujeros en la parte inferior para que el bloque puede ser atornillado hasta el fondo.

La varilla de acero roscada es simplemente cortar a medida. Ahora puede ser montado como se muestra en la tercera imagen.
