Cómo construir una turbina eólica de 'avispa' (1 / 5 paso)

Paso 1: La boquilla

Materiales
hoja delgada y flexible de plástico o cualquier otro material que puede utilizarse para construir un cono
dos placas de MDF o cualquier otro material resistente
pegamento, cinta

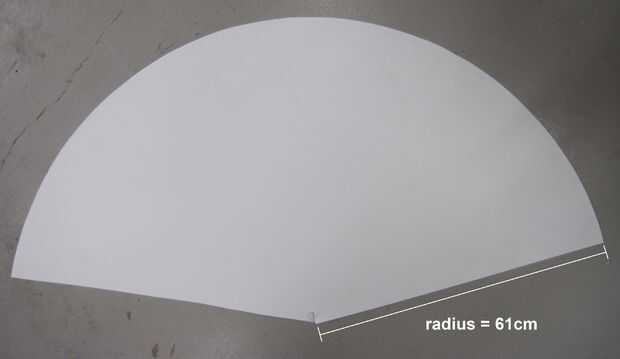

Para la boquilla elegimos un arco con un radio de 61cm de una hoja delgada y flexible de plástico. El ángulo depende del tamaño del soporte de la boquilla pero es útil tener superposición de material suficiente, esto hace que el procedimiento de grabación/pegado el cono mucho más fácil. En nuestro caso, decidimos utilizar cinta que fue más rápido de aplicar y parece ser lo suficientemente estable como para mantener el cono en forma.

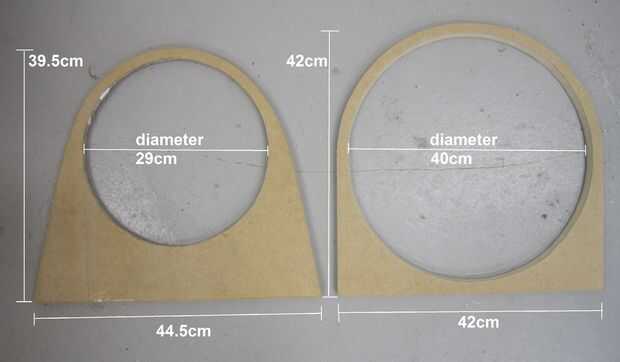

El soporte para la boquilla estaba hecho de tablas grosor 1.8 cm de MDF. Las dimensiones que pueden tomar de la foto a continuación pero también pueden ser modificadas. Si elegir diferentes dimensiones es importante tener en cuenta lo siguiente:
-cuanto mayor sea el área de entrada, mejor como que coge más viento
-cuanto menor sea la zona de salida en comparación con la zona de entrada, mayor es la diferencia de velocidad (la velocidad de salida es mayor que la velocidad de entrada) que conduce a un aumento en energía cinética del rotor es capaz de coger
-el diámetro de la toma de corriente debe ser ligeramente más grande que el diámetro del rotor garantiza una distribución óptima del viento en la superficie de contacto de las palas del rotor como los consejos
Para un mejor ajuste del cono en las tablas es útil lijar los bordes de los círculos en el ángulo adecuado.

El siguiente paso es ranurando las juntas sobre las juntas y pegando. Si la salida parece ser demasiado pequeño, será más fácil recortar la boquilla en este punto.
