Paso 2: Hacer los cálculos
Permite iniciar con el simple y trabajar nuestro camino hacia el complejo
1. postes: los postes en la parte superior e inferior deben ser de la misma altura. BOCA y OSHA normas especifican que la altura mínima del pasamanos debe ser de 42". Para la simplicidad que es la longitud que vamos a especificar
2.-calcular la longitud de la baranda es un poco más complicado.
Primero tenemos que determinar el ángulo.
-Para ello, tomamos la distancia de poste a poste. Añadir la longitud de paso, más la longitud del poste al paso.
Entonces determinamos la altura de los pasos.
-Sume la altura de paso.
Determinar el ángulo
-Ahora aquí usted puede necesitar una calculadora. Para obtener el ángulo con la altura y la longitud utilice la siguiente ecuación. Dividir la altura por la longitud. Entonces hacer una tangente inversa en ese número. Ese número debe ser el ángulo de la parte inferior de la barandilla.
Selección de accesorios de ángulo
-Ahora que tienes el ángulo puede determinar el tipo de conexión que desea utilizar. Conexiones Kee Klamp ofrecen una serie de accesorios de ángulo.
-Para el proyecto debido a los ángulos que vamos a utilizar un tipo C50 accesorios en la parte superior e inferior. Permiten crear una barandilla a casi cualquier ángulo.
C50 - http://www.simplifiedbuilding.com/product_info.php?products_id=196
Ahora estamos listos para determinar la longitud de la tubería de barandilla.
-En primer lugar determinamos la longitud total mediante la fórmula clásica que aprendido en geometría a2 + b2 = c2. A cuadrado de la altura y la longitud. Agregar juntos. Y la raíz cuadrada de ese número. Nos dará la longitud total.
-Ahora no estamos hechos. Porque los accesorios tienen cierta extensión les necesitamos a un poco de matemáticas. Hay un práctico cuadro en el catálogo de Kee Klamp (y en nuestro sitio Web - http://www.simplifiedbuilding.com/hand_rail.php ) que nos da los números que tenemos que restar. No hay figura para el C50 (tienen compensaciones por otros accesorios de ángulo popular) así que sólo un 1" en cada lado.
Me tiré a una hoja de cálculo para hacer estos cálculos... Dejé mis números en él y había unido para que puedan ver donde vengo.
Selección de bridas
-Hay muchos tipos de bridas para montar la barandilla. Hemos optado por utilizar una simple brida tipo 62. Entonces utilizamos anclajes para concreto Tapcon para garantizar a éstos al cemento.
Brida 62 - http://www.simplifiedbuilding.com/product_info.php?products_id=270
Una pieza más:
Porque estamos usando una conexión de tipo C50 necesitaremos un enchufe maleable tipo 84. Esto acabar con el tubo superior y asegúrese de que dentro de no conseguir agua.
Enchufe maleable 84 - http://www.simplifiedbuilding.com/product_info.php?products_id=336
Selección de tuberías:
Al instalar una barandilla, asegúrese de usa horario 40 tubería (no post tubo o cerca).
Cuando seleccione tubería que desea asegurarse de que el acero es galvanizado. Esto asegurará que barandilla no aherrumbrará. También podría pensar en tener su tubería cubiertas con polvo para protegerlo.
Hacer un balance

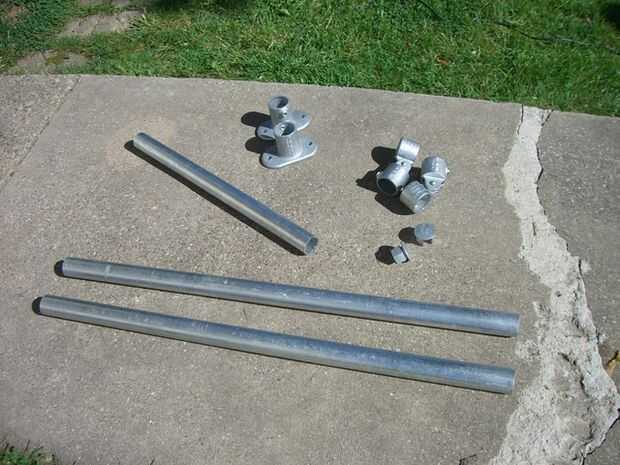

Aquí están las piezas y herramientas necesarias
Tenemos tres piezas de calibre 40 tubos de acero galvanizado 1-1/2". Esto puede conseguir en una tienda local de la pipa (nota no te en Home Depot)
2 x 42"
1 x 28"(esto es particular de nuestro proyecto)
Tenemos las siguientes conexiones:
2 tipo 62-8 bridas - http://www.simplifiedbuilding.com/product_info.php?products_id=270
2 tipo guarniciones del eslabón giratorio c50-88 - http://www.simplifiedbuilding.com/product_info.php?products_id=196
2 tipo enchufe maleable 84-7 - http://www.simplifiedbuilding.com/product_info.php?products_id=336
Para el hardware que tenemos:
4 anclajes de expansión - ConcreteFastners.com
Herramientas tenemos:
Taladro
Broca de concreto
Allen Wrench.
Nivel (no requerido)
Sharpie
Mazo de goma (o martillo y paño)
