Cómo construir una fuente de alimentación de mesa (5 / 9 paso)

Paso 5: Material de soldadura

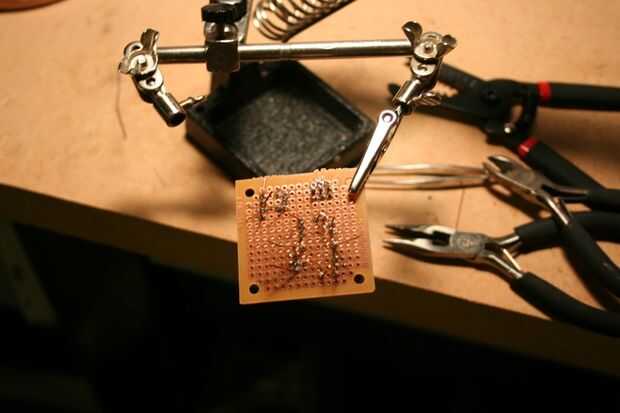

Ahora su listo para soldar los componentes en. Comience con los rastros de cobre. Entonces, la resistencia, interruptor, potenciómetro, condensadores, diodos y el regulador (en ese orden). Es más fácil soldar el regulador con el disipador de calor ya instalado. Además, protegerá el componente del calor del soldador. No suelde la verruga de la pared o la regleta de terminales todavía. Recuerde que polaridad debe tenerse en cuenta para los componentes como el condensador electrolítico (C2) y el regulador de tensión. No soldarlos en hacia atrás!
