Cómo construir una bobina de Tesla del boquete de chispa (SGTC) (5 / 10 paso)

Paso 5: Construir el boquete de chispa

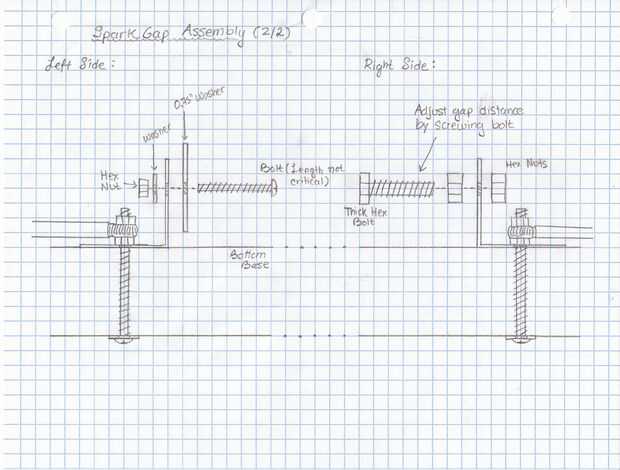

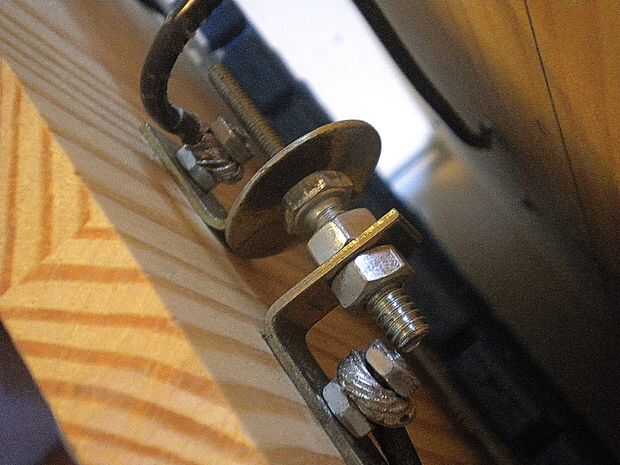

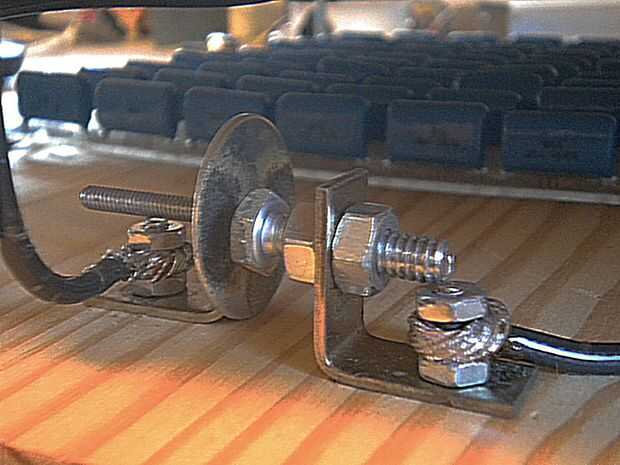

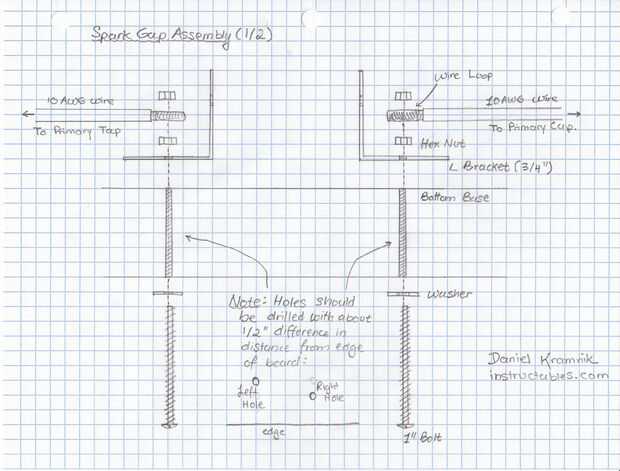

Mientras un bien apagado boquete de chispa de segmento múltiple es deseable para este tipo de bobina, dos tornillos cerca de la mitad una pulgada apartes va a hacer muy bien al principio. Mi boquete de chispa utilice soporte una L y dos tuercas en un lado para garantizar un tornillo que puede ser utilizado para ajustar la distancia de la brecha y otro soporte en L con una tuerca y un tornillo para asegurar una arandela en el otro lado que puede girarse "reset" la brecha después de corroe con. Esto es particularmente útil en largas demostraciones donde la corrosión en el tornillo y la arandela puede eventualmente reducir el rendimiento de la bobina. Ver fotos 3 y 4 para la construcción de las instrucciones para este tipo de explosor.

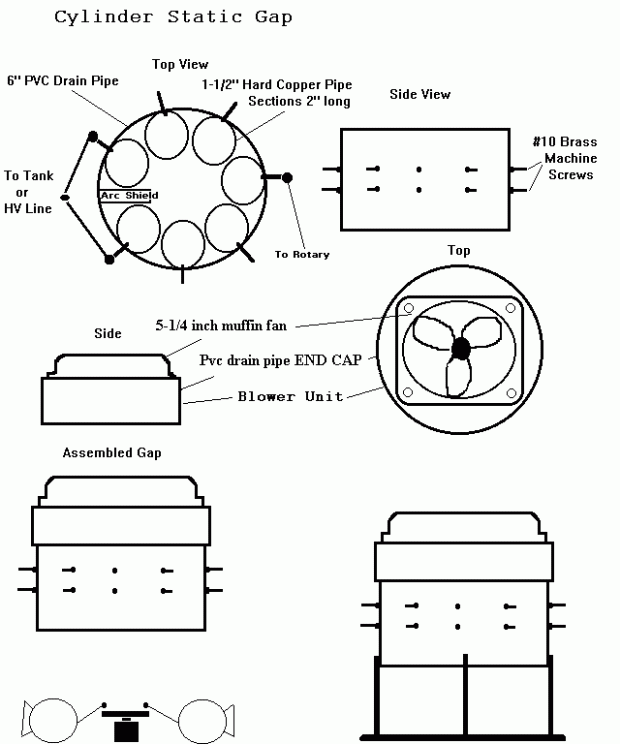

Otro tipo popular de vacío conocido como una "brecha de varios RQ" utiliza varios tubos de cobre atornillados en un círculo dentro de un tubo de PVC con un ventilador en un extremo para refrigeración y enfriamiento. Se puede ajustar golpeando la brecha después de diferentes números de los tubos para modificar la distancia de arco total. Este es el tipo de espacio que espero construir en algún momento en el futuro. Aquí está un diagrama útil:



Pro Tip: No stare en el boquete de chispa durante la operación. Produce cantidades peligrosas de luz ultravioleta que pueden dañar tus ojos. Ya no hay necesidad de operar esta bobina por más de unos minutos a la vez, no deben cubrirse, pero todavía puede ser peligroso si usted lo mira directamente.
