Cómo construir un módulo de aviónica de Freescale (5 / 5 paso)

Paso 5: Lo que salió mal y cómo puede arreglarlo

Después de construir este módulo en agosto asistimos a la reunión de la Asociación de Tampa Trípoli Rocketry el 20 de septiembre y lanzado el cohete con el módulo como una carga dos veces. Usted puede chequear aquí para más detalles sobre el proceso de lanzamiento. Sin embargo el resultado final es relevante para este Instructable particular que desee encontrar una solución para el problema que teníamos antes de lanzar su propio módulo de aviónica.

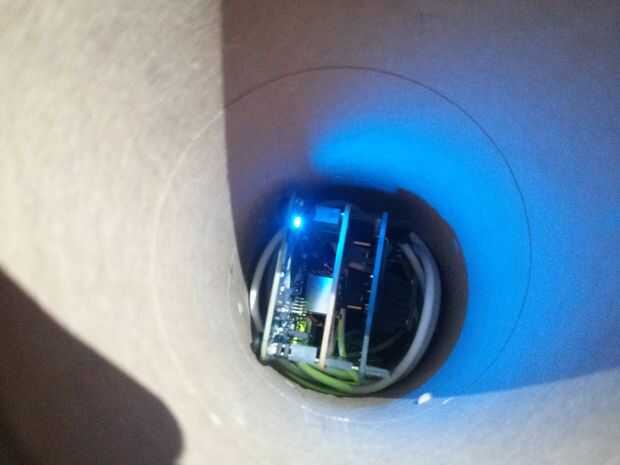

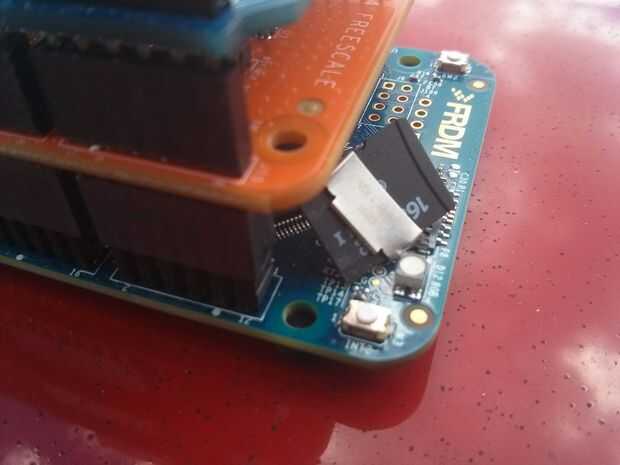

Según los datos que recogidos de ambos lanzamientos, hemos concluido que las G-fuerzas causados por el despliegue de paracaídas después de que la carga de eyección disparada dañado el titular de la tarjeta MicroSD como la propia tarjeta tienen forzados demasiado en el soporte. Esto es más probable porque colocamos el módulo de aviónica en la carga útil Bahía de tal manera el la tarjeta Micro del SD era hacia arriba, y lo único que mantiene en su lugar era poco embalaje de espuma que sucedió en la bahía de carga útil.

Un mejor enfoque sería crear un soporte cerrado de dos piezas con suficiente espacio para montar la placa con la tarjeta SD hacia abajo, esto impediría a las fuerzas G tirando hacia afuera la tarjeta como ser apoyado contra el respaldo del titular.

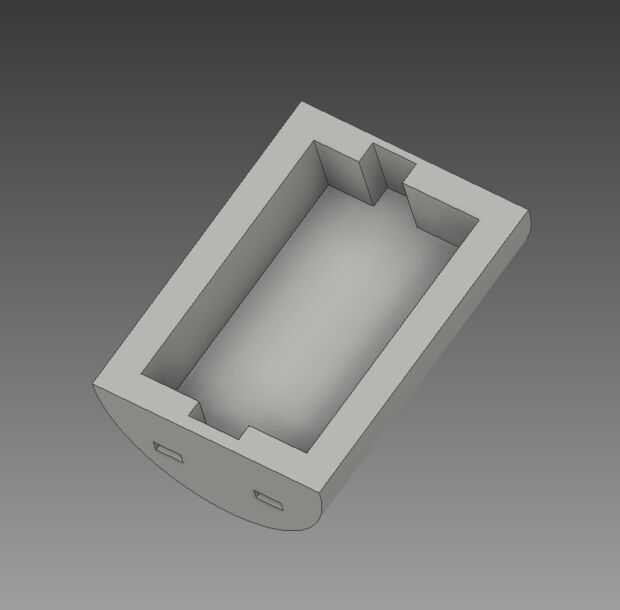

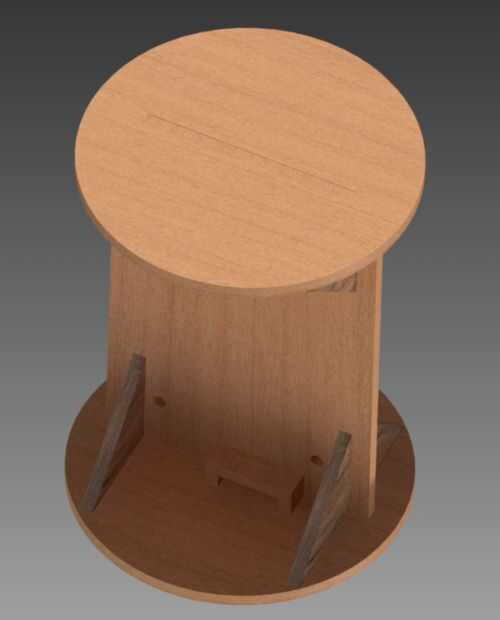

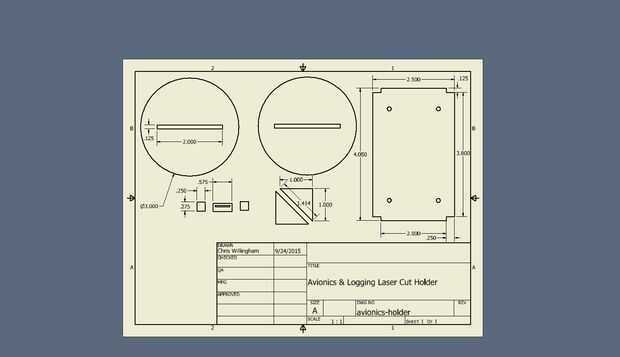

Tal titular también se podía hacer con un Cortador láser Zing de Epilog, aunque en lugar de diseñarlo como ves en la tercera imagen, hemos diseñado un tipo alternativo de sistema de montaje de láser separados 8 hojas de madera o de plástico que luego se pegan para formar una Junta de montaje limpio que puede caber en la bahía de carga útil. todavía hay algunas modificaciones que deben hacerse, pero el concepto básico es más o menos acabado (como se ve en las imágenes de la cuarta y quinta y el archivo PDF adjunto).

No seremos capaces de probar cualquier solución para otro mes y las dimensiones no se han confirmado todavía pero estaremos seguros fijar el diseño acabado de CAD de nuestro sistema de montaje aquí cuando su acabado.
