Cómo construir un impreso de 3D robot de juguete de Reno (1 / 5 paso)

Paso 1: Construcción de las piernas y la subestructura del torso

OK, so here's the deal. Impresión 3D es un increíble campo nuevo pero todavía tiene algunos obstáculos que superar antes de que sea apropiado para un trabajo como éste. Cuando primero por correo electrónico el diseño alrededor de las tiendas locales de impresión 3D en mi ciudad que me estaba poniendo realmente increible frases como "le costó algunos cientos de dólares y tomar 24 horas para dar la vuelta". ¡ Increíble! Pero... no precisa. Después de contratar a Brad para hacer el dibujo en CAD 3D archivos de stl, que descubrí que la estructura realmente costaría entre $ 4 mil y solo la 6" pata delantera llevaría hasta 10 horas para completar. Toda esta información llegó un poco tarde en la construcción y Tina izquierda y con cerca de dos días para averiguar una manera alternativa para completarla.

Después de mucho gruñir y murmurando por mi terminamos recibiendo sólo la cabeza hecha, usando un proceso 3D llamado SLS de una empresa llamada Anubis. Tengo que decir, estaba muy contenta con los resultados. Mientras que todavía considerablemente costos prohibitivos para los proyectos que se puede hacer a mano con escultura (el proyecto de ley para la cabeza era casi $600), el resultado fue realmente muy grande. Voy a volver a esto de un poco.

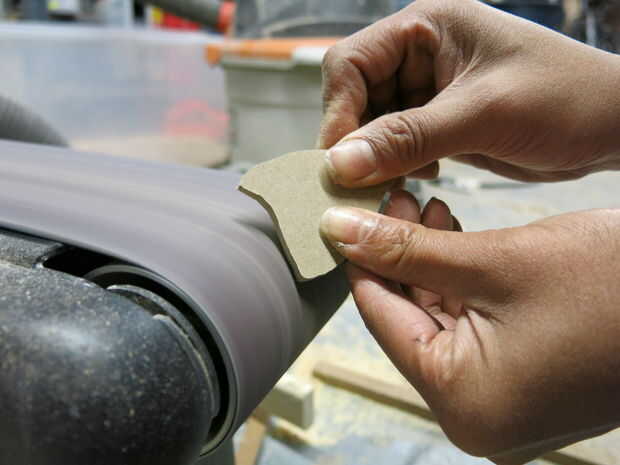

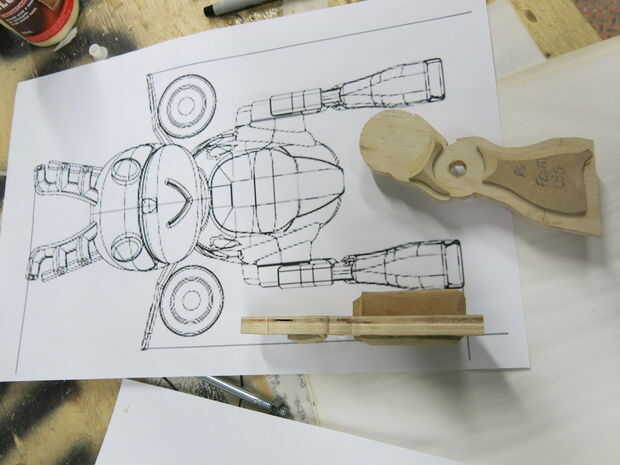

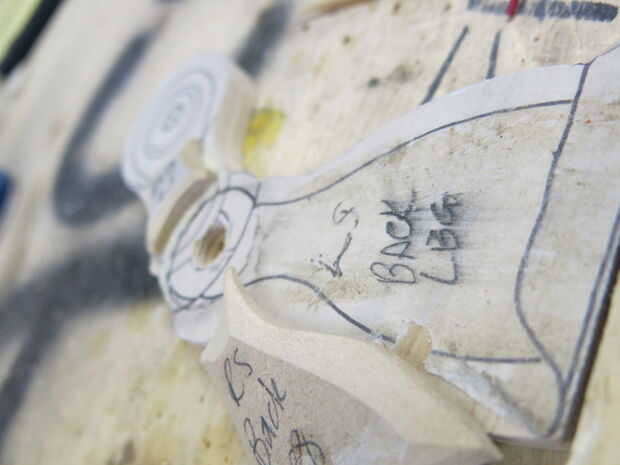

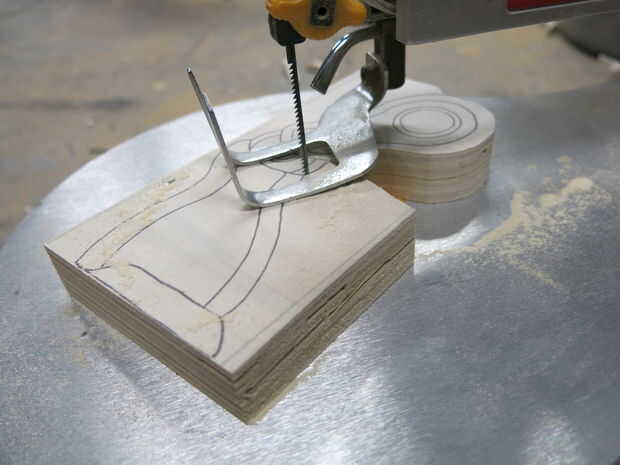

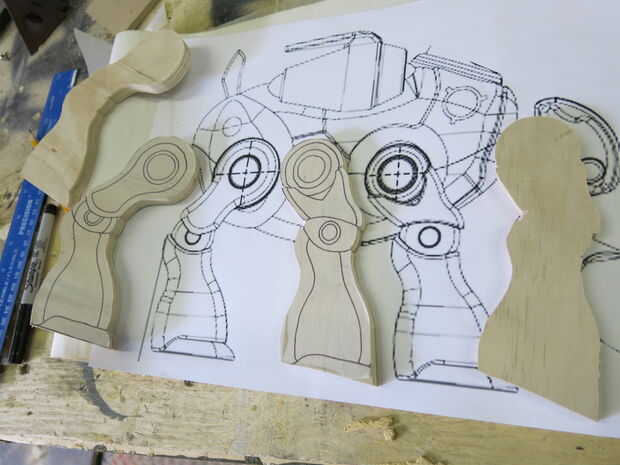

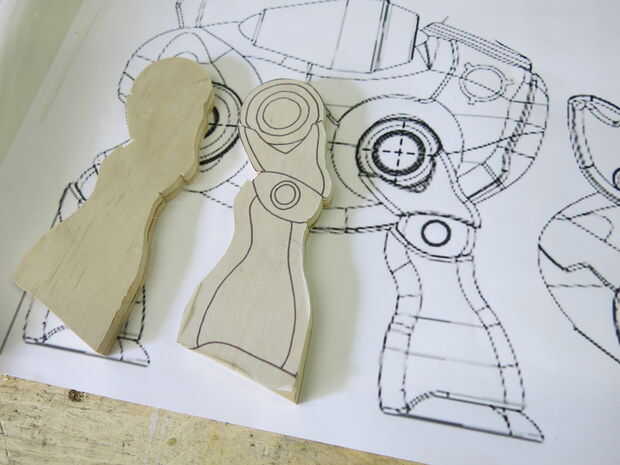

Nos imprime el marco de alambre del esbozo en el tamaño y pegué piezas en capas 5/8, cortado con una sierra de contornear. Tina, corta las piezas de armadura acolchada de mdf y había pegado en las patas.

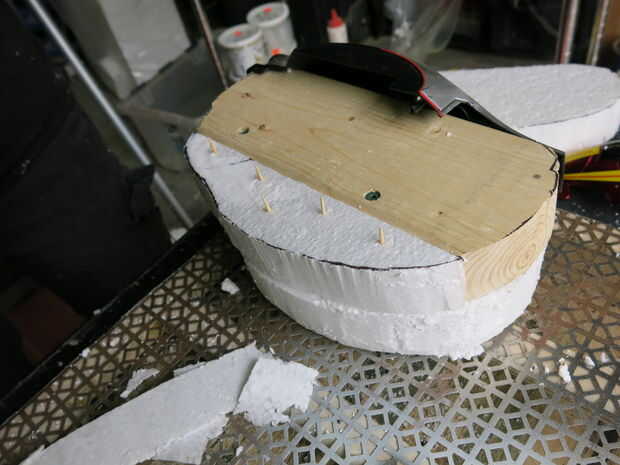

El torso era una pieza en forma de 2 x 4 (necesita esto para tapar las piernas y el cuello en más adelante). Tina había pegado espuma en 2 x 4 y formado por comparación con la impresión.
