Cómo construir un HTPC decorativo (3 / 10 paso)

Paso 3: Montaje tablero

Diseño montaje

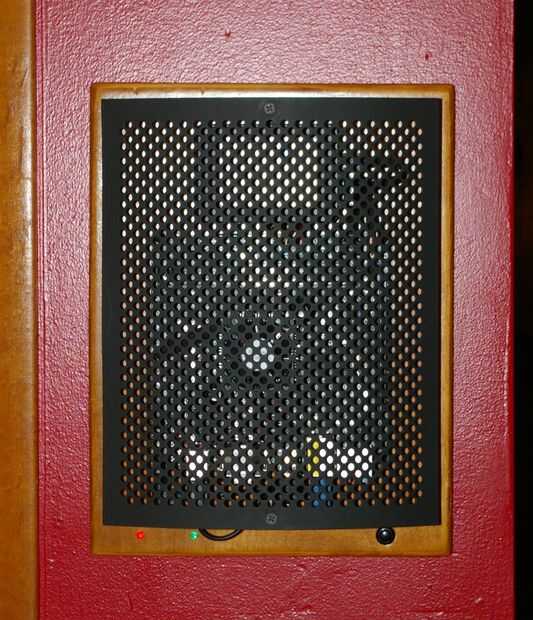

Mi "caso" esencialmente iba a ser una pieza de madera contrachapada con una rejilla metálica sobre él. Una de las cosas agradables sobre el uso de madera es que es fácil de procesar y generalmente termina con la mirada de algo medio decente.

  • La Junta de montaje debe ser lo suficientemente gruesa como para ocultar cables detrás. Así que he utilizado madera contrachapada gruesa de ¾".
  • Utilizando las dimensiones de la parrilla como punto de partida (9,25 "x 11,75"), hice el tablero de montaje de ½" más ancho que la rejilla en la parte superior y los lados. El fondo es de 1" de largo para el"panel de control". Las dimensiones finales de la Junta de montaje eran 10,25 "x 13.25".

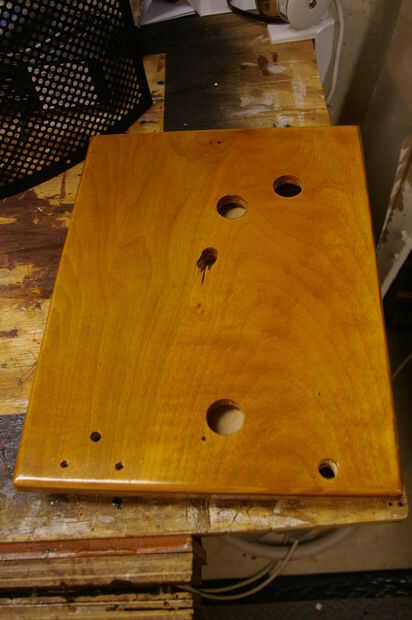

  • Puse el Motherboard, Tarjeta madre y disco duro para tener una idea donde taladrar los orificios de acceso. Luego perforé ¾" agujeros según sea necesario. Del mismo modo, perforé los agujeros para el resto de los botones y luces en este momento.

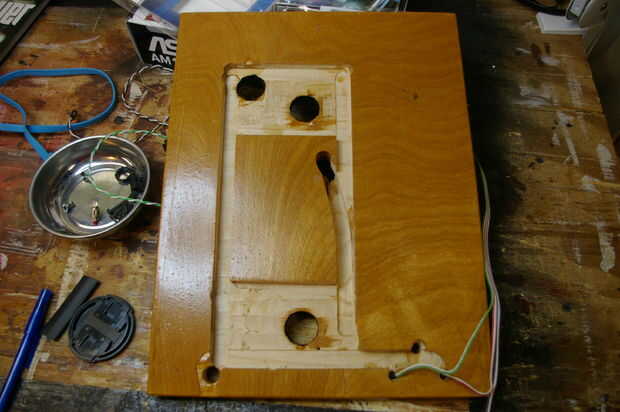

  • Para tener un lugar para ocultar los cables, encamina hacia fuera de una cavidad en la parte posterior de 3/8" de profundidad. Yo hubiera hecho un poquito más de trabajo en esta área pero mi router ha pasado a mierda fuera de mí al hacerlo.
  • Para finalizar la parte de carpintería, manchado y polyurethaned la madera contrachapada. La parrilla fue rociada con pintura negra mate.

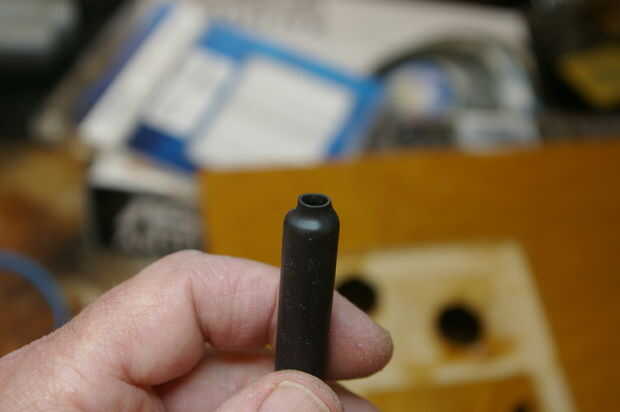

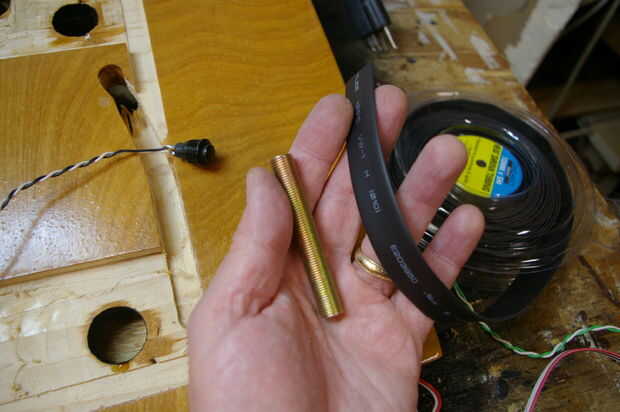

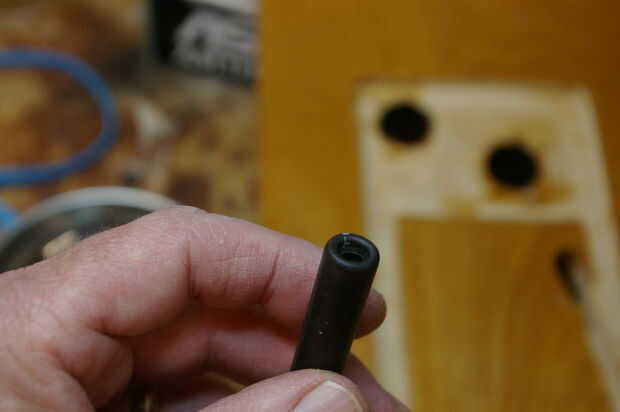

  • Hice los separadores para la parrilla usando 2.5" rosca lámpara en negro retráctil. Estas a la altura perfecta para que la parrilla podría limpiar el ventilador de la CPU.
