Cómo construir el QuickPlayer extremo (2 / 10 paso)

Paso 2: Crear la sección de videos

El primer paso es la resistencia de tres DAC que genera la señal de TV.
La hélice es increíble en este sentido como con su capacidad para crear una señal de vídeo a todo color NTSC de tres resistencias.

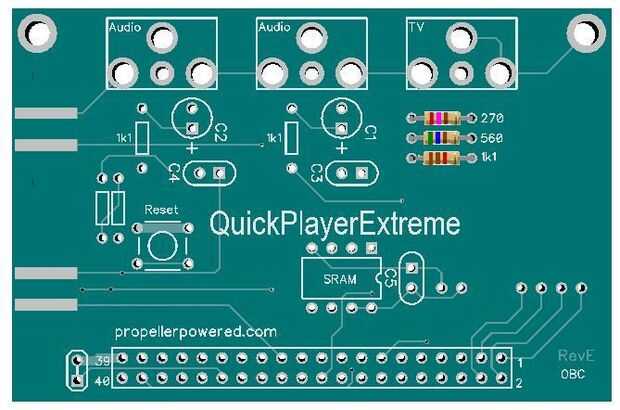

El extremo de Quickplayer tiene las resistencias de los valores marcan en el tablero.

Introducir y soldar los siguientes:

  • 1,1 resistencias k (marrón, marrón, rojo)
  • resistencias de 560 ohms (verde, azul, marrón)
  • resistencias de 270 ohm (rojo, púrpura, marrón)

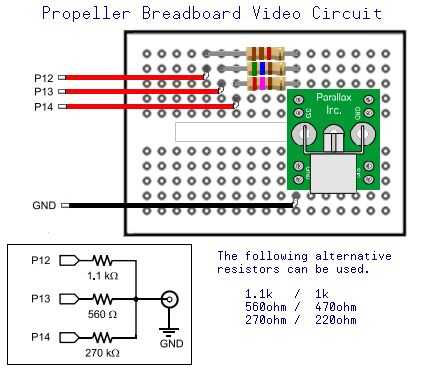

¿Construyendo tu propio?   Consulte imagen 2 para breadboard y versiones esquemáticas de este circuito.
Hélice entrada-salida P12, P13 y P14 crean el lado de la señal del circuito del video al centro de la toma RCA.  Tierra se conecta al exterior.
