Paso 8: Conexión del receptor

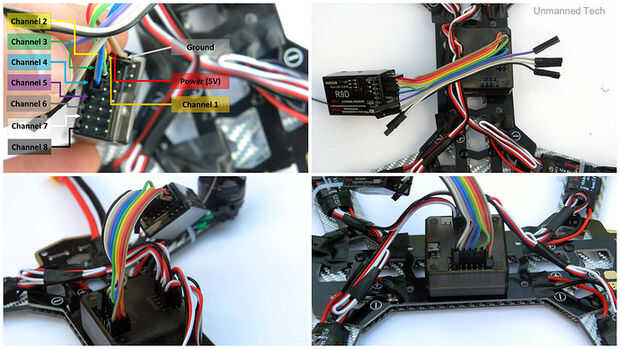

Ahora conectamos el receptor de control remoto (el R9D radioenlace receptor en este caso) para el controlador de vuelo. Esto está conectado a los pines de entrada en el controlador de vuelo, como el controlador de vuelo está recibiendo información de su control de radio en el suelo y entradas esta en el controlador de vuelo. Conectamos los dos usando el controlador de vuelo al cable del receptor de radio como se muestra en las imágenes.
El cable que le sugerimos que utilice aquí tiene 8 cables separados. Sin embargo también puede utilizar un solo cable si usas la salida PPM de su receptor. El primero es un combo de 3 cables (marrón, rojo y naranja) que consiste en un cable de tierra, un cable de alimentación/voltaje y un cable canal. Esto primero alimenta el receptor pero también proporciona una entrada de la canal. El resto de los hilos de este cable son entonces los otros cables de canal, como se puede ver arriba. Ahora, cada canal controla una función de su quad. Para un quad de carreras como la que nos estamos centrando en, sólo necesita 5 canales. Canales 1-4 son el tono básico, rodillo, acelerador y funciones de desvío y generalmente han de tener un quinto canal para cambiar modos de vuelo (es decir, accro, estabilización etc..). En la foto de arriba puedes ver todos los cables de canal conectados pero no es necesario para un quad FPV. Tenga en cuenta que debe enchufar los cables en la orientación correcta es decir en las clavijas de la canal del receptor.
