Paso 7: Instalación del controlador de vuelo
Así que ahora pasemos a instalar el controlador de vuelo sobre el armazón. Ahora, todos los controladores de vuelo tienen una orientación y por ello es importante que asegure a su marco de frente a la forma correcta (esto ahorra mucho una molestia más adelante). Específicamente para el Flip32 + tablero que usamos aquí, el puerto USB es la parte posterior de la Junta y el lado opuesto es posteriormente el delantero hacia lateral. Por lo tanto tienes que poner el controlador de vuelo para que el delantero frente a lado está apuntando en la misma dirección que la parte delantera de lo quadcopter (para la plata hoja #37 allí no es específico 'frente' así que usted puede elegir).

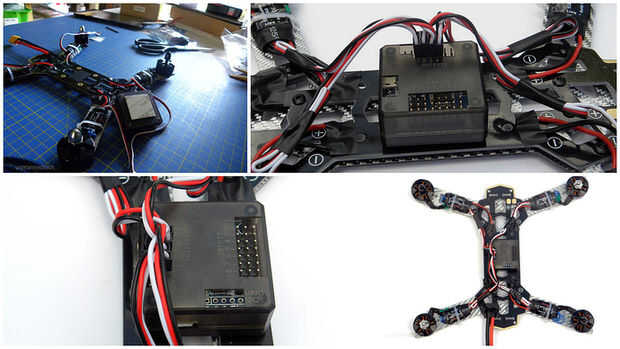

Tenemos habían asegurado el Flip32 + aquí con espuma de montaje de 3 M a la mitad de lo quadcopter (frente a la forma correcta) y luego se procedió a tapar en el CES. Utilizamos los cables de servo para tapar los CES (el cable negro, rojo y blanco) y estos enchufe las clavijas de salida del controlador de vuelo. Esto es porque el controlador de vuelo salidas de información a los CES para controlar la velocidad del motor. Según que controlador de vuelo que está utilizando, cada motor es 1 a 4 números en un orden específico (como se mencionó anteriormente). Necesita conectar el ESC conectado al motor 1 en el pin de salida etiquetado 1 en el controlador de vuelo, salida conectado al motor 2 en el pin marcado 2, etc.. También necesita enchufe los cables de servo en los pernos en la orientación correcta. Los tres cables de colores en el cable (negro, rojo y blanco) corresponden a tierra, voltaje y los cables de la señal respectivamente. Por lo tanto, debe asegurarse que los cables de tierra están conectados a los pines de tierra, los cables de voltaje están conectados a los pines de voltaje y los cables de señal estén conectados a los pines de señal. Vemos esto demostrado en las fotos anteriores. Controladores de vuelo la mayoría tendrá los pines marcados con que pin es tierra, que el pin es de voltaje y cual pin es señal. Por ejemplo, en nuestra Flip32 + guía, usted puede ver que los pasadores están marcados con G, V y 6 (el 6 es para motor 6 pero este es el pin de señal).
