Cómo arreglar un clásico americano mesa AM tubo radio (5 / 13 paso)

Paso 5: inventario de los tubos

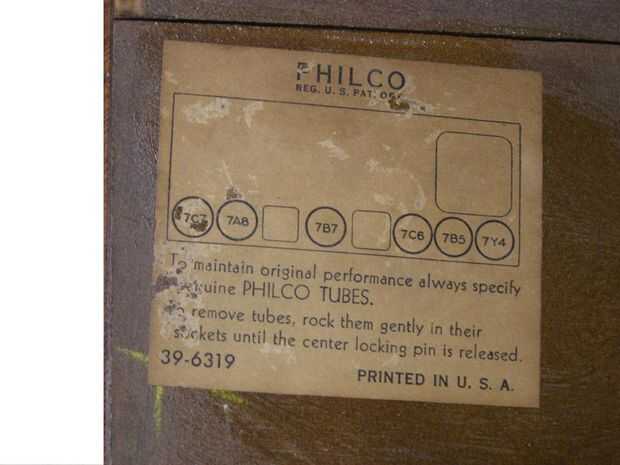

Aquí es nuestro primer paso para levantarse esta radio y funcionando. Obtener una hoja de papel y utensilios de escritura práctico. Hacer un bosquejo de la parte superior del chasis del radio como se ve desde arriba. Esto va a ayudar a hacer un seguimiento de la correcta colocación de los tubos. Una vez que se hace el bosquejo y que has marcado donde los tubos son su tiempo de la identificación de los tubos y anote la información en su lugar correspondiente en el dibujo. Podría tener suerte y encontrar que la radio ya tiene un diagrama en el interior o por debajo. Tomar un nuevo uno de todas maneras como a veces el viejo etiquetas son frágiles y vienen fuera fácilmente.

Uno por uno va a tirar los tubos hacia fuera y anotar su número de parte. Es muy importante que no este uno por uno y no perder pista de donde ir o mezclarlas. No son intercambiables de zócalo a zócalo aunque encajan!

Para quitar un gancho agarrador de tubo sobre ella con la mano y darle un suave movimiento de balanceo como jalarlo. Para tubos muy terco como LOKTALS que tenga cuidadosamente con una cabeza plana Destornillador para sacar el tubo de su receptáculo. Tenga cuidado de hacer esto para que no dañar el tubo o la toma de corriente.

Una vez tiró el primer tubo a buscar su número de parte. El número constará de un número o un número, una letra o letras, y un número todos agrupados. Un ejemplo de un número de pieza de tubo puede ser 50L 6, 12SK7, 35Z5 o 7 7. Anote el número de tubo en su lugar respectivo en su bosquejo.

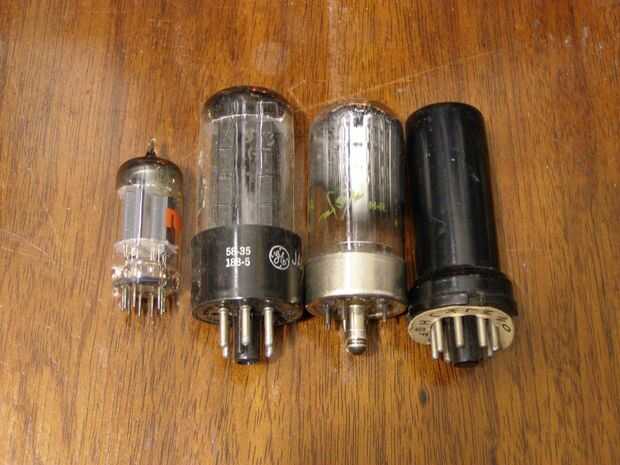

Mientras tienes el tubo en la mano, permite buscar signos evidentes de la falta de tubo. Los tubos pueden ser vidrio, metal o ambos. Si tienen una tapa de cristal puede tener un espejo de plata como mancha en él. Esto es normal. Si el tubo tiene una neblina blanca adentro, su agrietado y perdido su vacío. Es malo. Obviamente este control sólo es buena en tubos de vidrio. Próxima comprobación visual es buscar cosas sueltas dentro del tubo. Cualquier cosas sueltas dentro del vidrio están malo. Una vez más no puede ver dentro de los tubos de metal de la envoltura para que tenga resultado sacudiéndolos y escucha con atención cualquier sonajas poco. No golpee ya que hacer los interiores de la sonaja tubo y causar un mal diagnóstico.

El método anterior le ayudará a encontrar tubos descaradamente malos pero no ayuda mucho con desgastado de tubos. Necesitas un probador de tubo para llevar a cabo pruebas adecuadas en un tubo. La buena noticia es que los tubos son más rugosas que personas a veces hacen hacia fuera para ser. Incluso con desgastados tubos que su radio aún jugará, pero no tan fuerte.

¿Tiene un tubo malo conocido? Un mercadillo de radioaficionados o la web son buenos lugares para encontrar reemplazos.

Una vez que todos los tubos a inspeccionar las tomas para grietas o quemaduras. Un zócalo de tubo rajado será más que probable necesidad de reemplazar. Una quemada/recalentado necesitará definitivamente la sustitución y que está fuera del alcance de este instructable.
