Cómo alambre de tu casa con Cat-5 (o 6) para redes Ethernet (5 / 8 paso)

Paso 5: Conectar los cables a los Jacks y Patch Panel

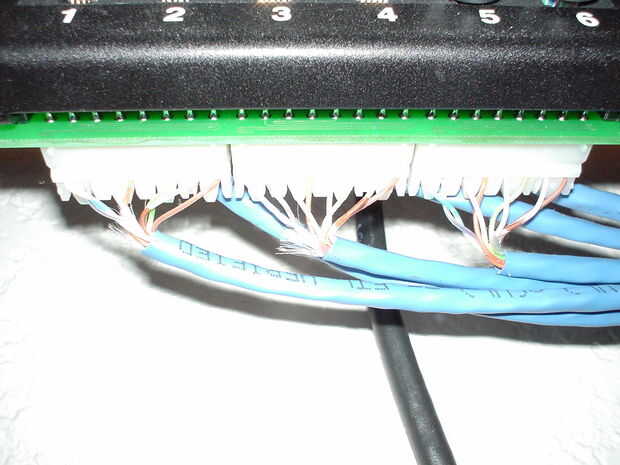

Ahora que tengo los cables ejecutar podemos perforar hacia abajo el los cables en el panel de remiendo y a tomas!

Observó en los materiales que un panel de remiendo opcional. /Can/ tome el cable crudo directamente de la pared, poner un enchufe RJ-45 y enchufe directamente en el interruptor. Creo que para la instalación permanente es mucho más profesional para montar un panel de remiendo.

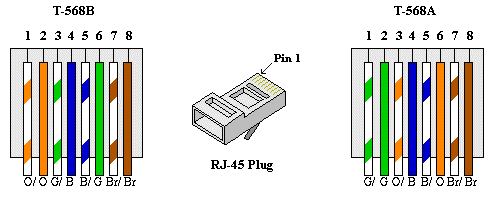

Esto es bastante fácil. Mayoría de los paneles de conexión y tomas tienen diagramas con los diagramas de color de alambre para las normas comunes de cableado T568A y T568B. Para ser honesto no sé si funcionaría bien. He visto "A" utilizado para ISDN antes pero, al mirar en la guía de colores T568B que reconocí como el mismo que las toneladas de cables de conexión que he hecho antes así que me fui con él. Asegúrese de que utilizar el mismo en ambos extremos. Puede utilizar el golpe hacia abajo de la herramienta o un pequeño destornillador para perforar los alambres individuales.

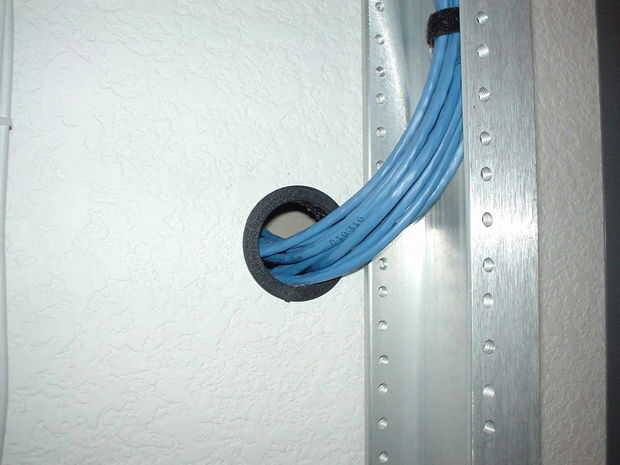

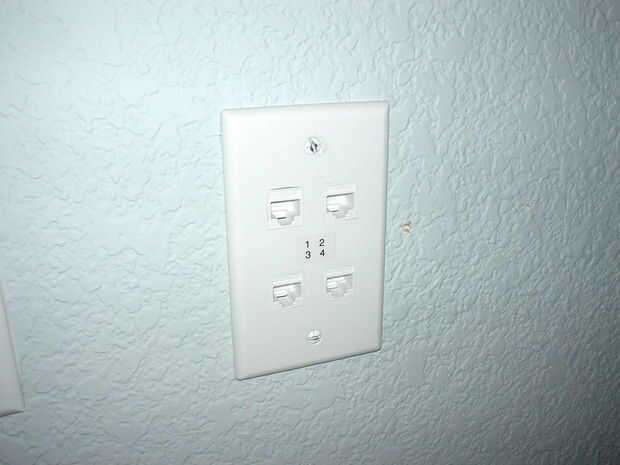

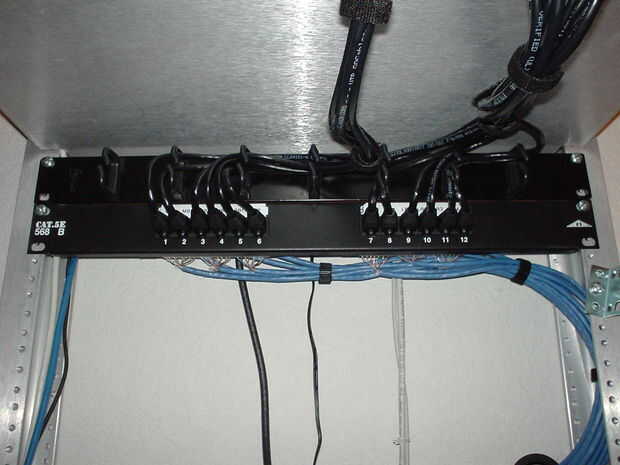

Una vez que tengas todos los cables conectados puede montar el panel de remiendo a la pared y haga clic en las tomas en sus respectivas placas de pared en los otros extremos. También puede atornillar las placas de pared en los cuadros de la cuadrilla.

Ahora podemos comprobar que funcionan las cosas!
