Cómo agregar un circuito a tu coche (7 / 8 paso)

Paso 7: Conectar el dispositivo

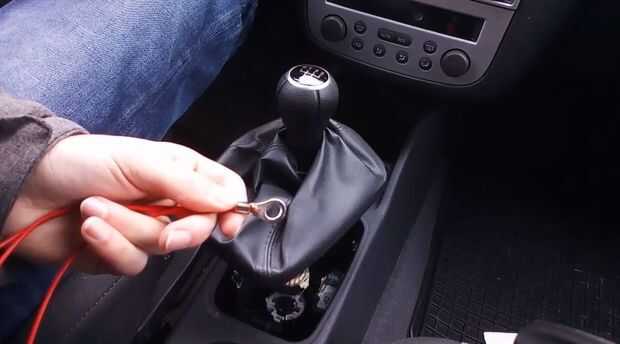

Tiempo para montar y conectar dispositivo, pero antes de que se puede montar es necesario hacer una puesta a tierra. Había prensado 3 hilos en un zapato de cable - no es la mejor solución - pero también lo había soldado y había añadido la tubería del encogimiento. Adosada a un tornillo bajo la consola central.

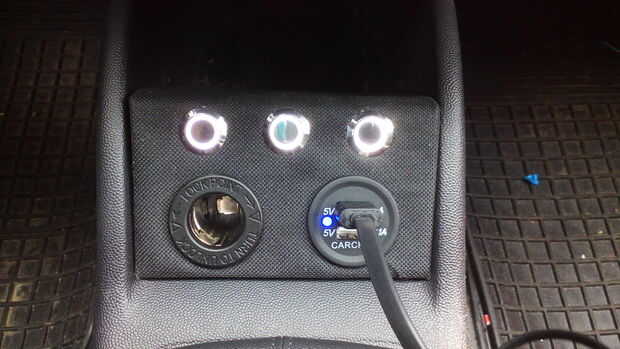

Me hice un panel poco agradable con varios conmutadores para conectar más de un dispositivo nuevo. Yo también soldar cables a conectores planos ellos y engastados en cada extremo de los cables.

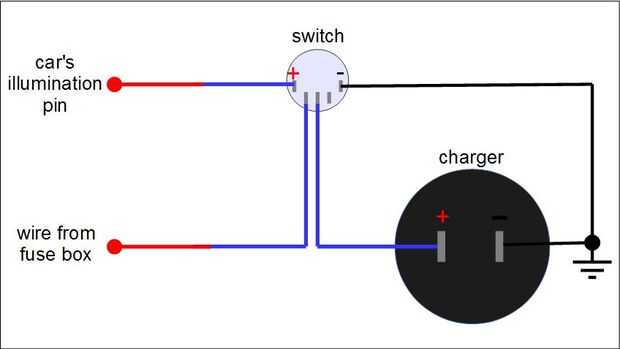

Mis interruptores disponen de iluminación del ojo de Ángel y, como soy montaje del panel donde se encontraba mi original 12V de salida, que también fue iluminada, se conectará al pin original (shematic 1).

También puede conectar la iluminación al pin central de interruptores o a la terminal positiva de su dispositivo, por lo que indica cuando el dispositivo está encendido.

Envolver las conexiones con cinta adhesiva de aislamiento y ocultar el cableado.
Probar si todo funciona como se supone que y bloquear los cables.
Ahora vuelva a su interior.
